ПрофКиП В3-71/1, ПрофКиП В3 711, ПрофКиПВ371/1

Вольтметры лабораторные

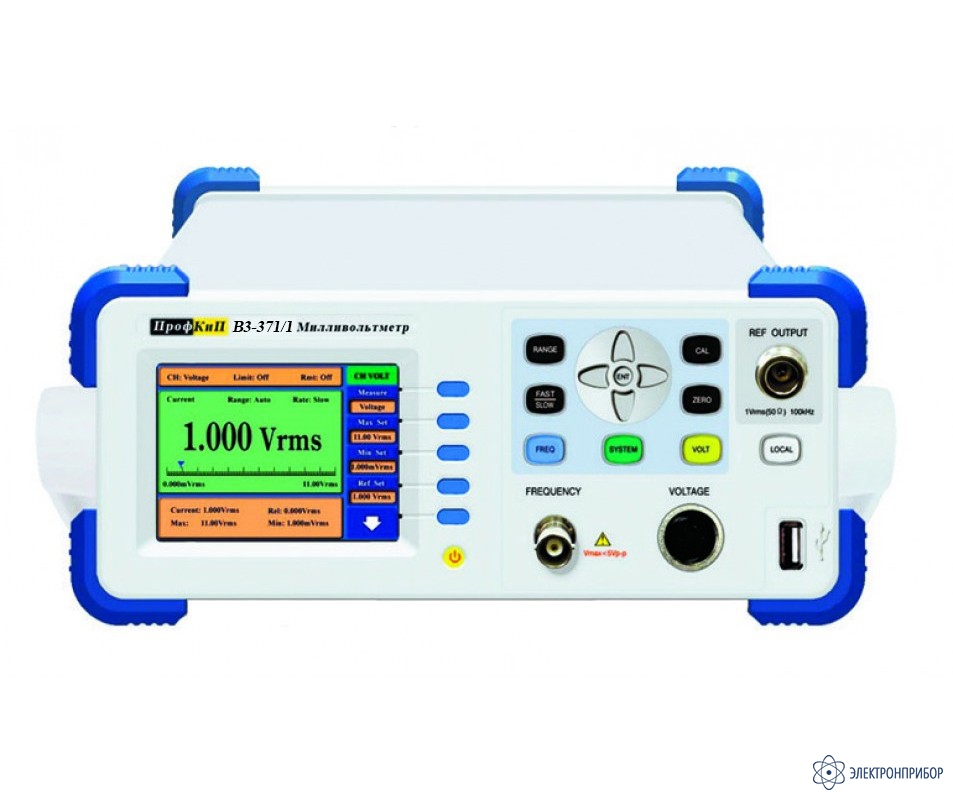

ПрофКиП В3-71/1 — милливольтметр высокочастотный

Код товара: 61511

  • Назначение милливольтметра высокочастотногой ПрофКиП В3-71/1:

    Милливольтметры ПрофКиП В3-71/1​ предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.

    Особенности милливольтметра высокочастотногой ПрофКиП В3-71/1:

    • Диапазон частот от 10 кГц до 1,1 ГГц;
    • Диапазон измерений: напряжение 4 мВ…10 В скз;
    • Ручной или автоматический выбор предела измерений;
    • Высокое разрешение;
    • Цветной графический ЖК-индикатор с линейной шкалой;
    • Опционально: частотомер до 3 ГГц;
    • Компактный эргономичный дизайн;
    • Высокая надежность (наработка на отказ > 20000 часов).

  • Технические характеристики милливольтметра высокочастотногой ПрофКиП В3-71/1:

    Параметр Значение
    Частотный диапазон 10 кГц…1,1 ГГц
    Диапазон измеряемых напряжений
    (относительно уровня мощности)*1    		 4 мВ…10 В*2
    (-35…+35)dBm
    Основная погрешность измерения напряжения (В, мВ)
    В диапазоне частот 100 кГц…100 МГц (0,02Ux+0,005Uп)
    В диапазоне частот 10 кГц…99,9 кГц (0,03Ux+0,005Uп)
    В диапазоне частот 101…200 Мгц (0,03Ux+0,005Uп)
    В диапазоне частот 201…600 МГц (0,05Ux+0,006Uп)
    В диапазоне частот 601…1100 МГц (0,08Ux+0,008Uп)
    Характеристики встроенного калибратора
    Частота (кГц) 95…105
    Выходное напряжение на нагрузке 50 Ом (В) 1±0,01
    Опция встроенного частотомера
    Диапазон измеряемых частот 10 кГц…3 ГГц
    Чувствительность 50 мВ – в диапазоне частот
    до 100 Мгц
    70 мВ (-10 dBm) – в диапазоне
    частот свыше 100 МГц
    Погрешность измерения частоты 5*10-6f ± 1 ед счёта
    Общие данные
    Параметры электрического питания:
    – напряжение переменного тока, В
    – частота переменного тока, Гц    		 220±22
    50/60
    Потребляемая мощность, Вт, не более 35
    Габаритные размеры (ширина×высота×глубина), мм 230×105×360
    Масса, кг, не более 3,5
    Условия эксплуатации
    – температура окружающей среды, ºС
    – относительная влажность, %,
    – атмосферное давление, кПа    		 от +15 до +25
    от 60 до 95
    от 84 до 107

  • Комплект поставки ПрофКиП В3-71/1

    № Наименование Количество
    1 Милливольтметр высокочастотный ПрофКиП В3-71/1 1
    2 Кабель питания 1
    3 ВЧ пробник 1
    4 ВЧ тройник с согласованной нагрузкой 50 Ом 1
    5 Детектор коаксиальный 10 кГц…3 ГГц 1
    6 Вставка плавкая 2
    7 Руководство по эксплуатации с методикой поверки 1
