ПрофКиП В7-61 — вольтметр универсальный

Код товара: 61542
  • 81246-21

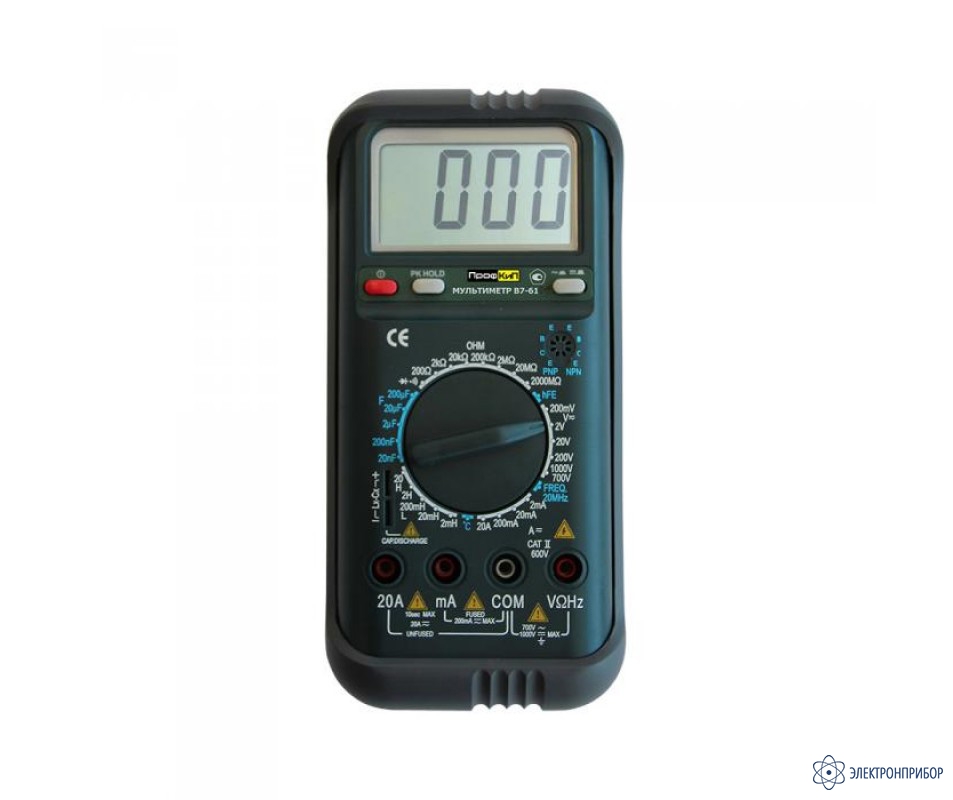

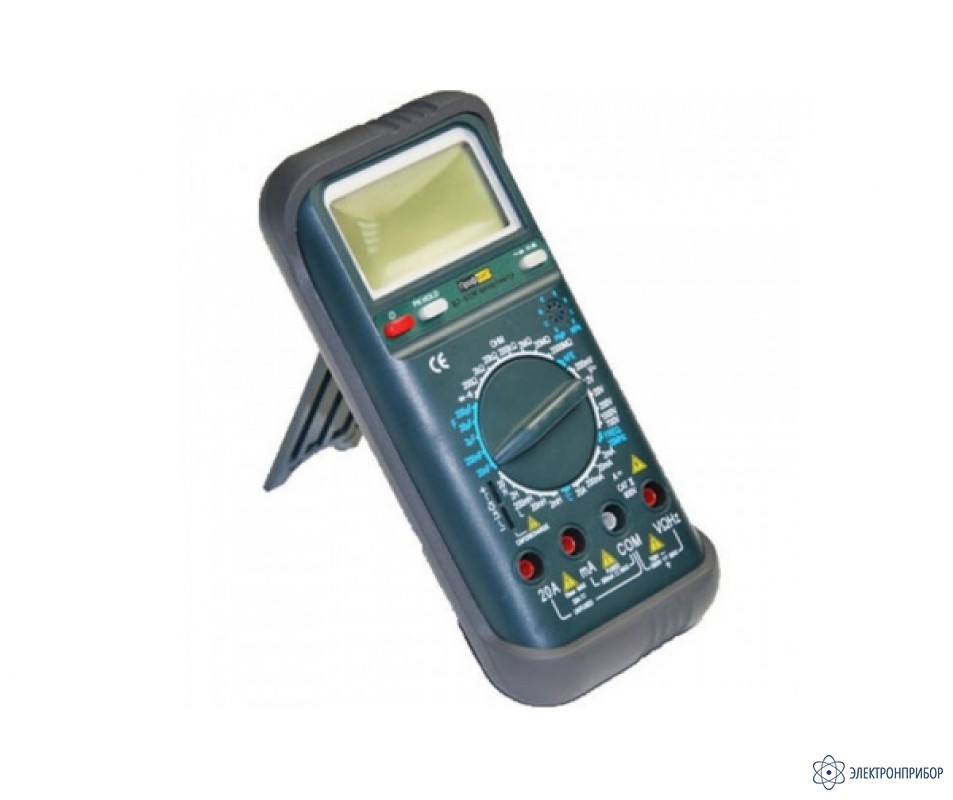

    Вольтметр универсальный ПрофКиП В7-61 Вольтметр универсальный ПрофКиП В7-61

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      81246-21 до 15.03.2026

    • Производитель

      ПрофКИП

    Назначение вольтметра универсального ПрофКиП В7-61:

    Вольтметры универсальные ПрофКиП В7-61 предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПрофКиП В7-61 применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.

    Особенности и преимущества вольтметра универсального ПрофКиП В7-61:

    • 3¼ разрядный ЖК-дисплей;
    • Максимально индицируемое число: 1999;
    • Измерение постоянного напряжения: до 1000 В;
    • Измерение переменного напряжения: до 750 В;
    • Измерение силы постоянного /переменного тока: до 10 А;
    • Измерение сопротивления: до 2 ГОм;
    • Измерение частоты: до 15 МГ;
    • Измерение емкости: до 200 мкФ;
    • Измерение индуктивности: до 20 Гн;
    • Измерение скважности;
    • Измерение параметров транзисторов;
    • Автоматическая установка нуля;
    • Регистрация максимальных значений;
    • Защита измерительного входа;
    • Комплектуется защитным чехлом.

  • Технические характеристики вольтметра универсального ПрофКиП В7-61:

    Напряжение постоянного тока
    Диапазон Разрешение Точность
    200 мВ 0.1 мВ ±(0.5% + 4)
    2 В 1мВ ±(0.5% + 4)
    20 В 10 мВ ±(0.5% + 4)
    200 В 100 мВ ±(0.5% + 4)
    1000 В 1 В ±(0.8% + 4)
    Входной импеданс: 10 МОм
    Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
    Напряжение переменного тока
    Диапазон Разрешение Точность
    200 мВ 100 мкВ ±(1.2% + 4)
    2 В 1 мВ ±(1.0% + 4)
    20 В 10 мВ ±(1.0% + 4)
    200 В 100 мВ ±(1.0% + 4)
    700 В 1 В ±(1.5% + 4)
    Импеданс: 10 МОм
    Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
    Частота: 40 Гц … 400 Гц
    Сопротивление
    Диапазон Разрешение Точность
    200 Ом 0.1 Ом ±(1.0% + 4)
    2 кОм 1 Ом ±(0.8% + 4)
    20 кОм 10 Ом ±(0.8% + 4)
    200 кОм 100 Ом ±(0.8% + 4)
    2 МОм 1 кОм ±(0.8% + 4)
    20 МОм 10 кОм ±(2.0% + 4)
    2000 МОм 1 МОм ±(5.0% + 10)
    Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение)
    Сила постоянного тока
    Диапазон Разрешение Точность
    2 мА 1 мкА ±(0.8% + 4)
    20 мА 10 мкА ±(0.8% + 4)
    200 мА 100 мкА ±(1.2% + 4)
    20 А 10 мА ±(2.0% + 4)
    Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
    Максимальный входной ток: 20 А (до 15 секунд)
    Сила переменного тока
    Диапазон Разрешение Точность
    2 мА 1 мкА ±(1.2% + 4)
    20 мА 10 мкА ±(1.2% + 4)
    200 мА 100 мкА ±(2.0% + 4)
    20 А 10 мА ±(3.0% + 5)
    Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
    Максимальный входной ток: 20 А (до 15 секунд)
    Частота: 40 Гц … 400 Гц
    Емкость
    Диапазон Разрешение Точность
    20 нФ 10 пФ ±(2.5% + 5)
    200 нФ 100 пФ ±(2.5% + 5)
    2 мкФ 1нФ ±(2.5% + 5)
    20 мкФ 10 нФ ±(2.5% + 5)
    200 мкФ 100 нФ ±(5.0% + 4)
    Примечание: Не подавать напряжение!
    Испытание коэффициента HFE транзисторов
    HFE На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ) Ток базы около 10 мкА, напряжение Vкэ около 2,8 В
    Индуктивность
    Диапазон Разрешение Точность
    2 мГн 1 мкГн ±(2.5% + 5)
    20 мГн 10 мкГн ±(2.5% + 5)
    200 мГн 100 мкГн ±(2.5% + 5)
    2 Гн 1 мГн ±(2.5% + 5)
    20 Гн 10 мГн ±(5.0% + 4)
    Примечание: Не подавать напряжение!
    Частота
    Диапазон Разрешение Точность
    2кГц 1 Гц ±(5.0% + 4)
    20 кГц 10 Гц ±(5.0% + 4)
    200 кГц 100 Гц ±(5.0% + 4)
    2000 кГц 1 кГц ±(5.0% + 4)
    10 МГц 10 кГц ±(5.0% + 4)
    Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд
    Температура
    Диапазон Разрешение Точность
    -40°С … 400°С 1°С ±(0.8% + 4)
    400°С …1000°С 1°С ±(1.5% + 15)
    Условия эксплуатации вольтметра универсального
    Температура окружающего воздуха 18°С … 28°С
    Относительная влажность 40% … 80%
    Атмосферное давление 720 мм.рт.ст. … 780 мм.рт.ст.
    Условия транспортирования вольтметра универсального
    Температура окружающего воздуха -10°С … 40°С
    Относительная влажность не более 90%
    Атмосферное давление 630 мм.рт.ст. … 800 мм.рт.ст.
    Общие данные
    Питание 9 В, тип «Крона»
    Габаритные размеры 190 х 88.5 х 27.5 мм
    Вес 0.320 кг

  • Комплект поставки ПрофКиП В7-61

    № Наименование Количество
    1 Вольтметр универсальный ПрофКиП В7-61 1
    2 Измерительные провода 1
    3 Термопара К-типа 1
    4 Защитный чехол 1
    5 Руководство по эксплуатации 1
