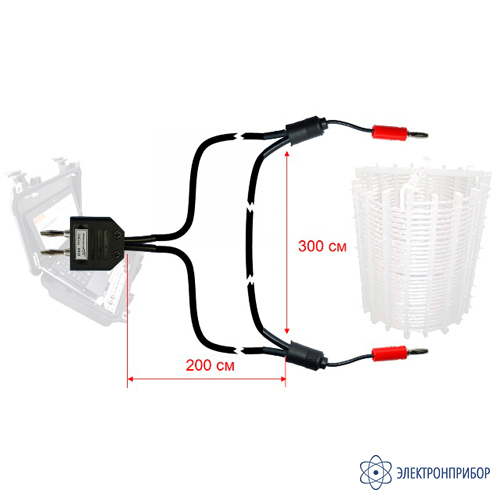

КИ22 — кабель со стабильными LC-параметрами для измерений ВЧЗ
Код товара: 75572-
-
Производитель
Описание кабеля со стабильными LC-параметрами для измерений ВЧЗ КИ22:
Задача: уменьшение методической погрешности при измерении заграждающего сопротивления и модуля полного сопротивления высокочастотного заградителя (ВЧЗ).
- ВЧЗ имеет значительные габариты и его клеммы удалены друг от друга на расстояние около 1,5 м, что вынуждает применять соединительные провода длиной не менее 2 м.
- Величины емкости Cпр и индуктивности Lпр таких проводов сопоставимы с параметрами собственно ВЧЗ и существенно искажают частотную характеристику импеданса.
- Cпр и Lпр зависят от расположения проводов и их близости к ВЧЗ, а значит Cпр и Lпр нестабильны: при калибровке учитываются одни значения Cпр и Lпр соединительных проводов, а при измерении эти значения могут измениться.
Решение: стабилизацию емкости Cпр и индуктивности Lпр измерительного кабеля при измерении ВЧЗ обеспечивает специальный коаксиальный кабель КИ22.
- Особенности кабеля и схемы его подключения к анализатору позволяют стабилизировать его собственную емкость и индуктивность, минимизируя смещение измеренного значения резонансной частоты LC-контуров.
- Перед измерением ВЧЗ, анализатор AnCom A-7/307 вместе с соединительными проводами калибруется: параметры проводов автоматически учитываются в последующих измерениях.
- Кабель КИ22 для измерений ВЧЗ совместим с анализатором ВЧ связи AnCom A-7/307, оснащенного пакетом ПО версии P6.14 и выше.
-
-
Комплект поставки КИ22
№ Наименование Количество 1 Кабель со стабильными LC-параметрами для измерений ВЧЗ КИ22 1 -
Совместимость с КИ22
