Набор эквивалентов Rлэп и Cкс — 310 Ом, 330 Ом, 450 Ом, 3,2 нФ, 4,4 нФ, 4,65 нФ, 6,4 нФ, 7,0 нФ

Код товара: 75574

  • Назначение набора эквивалентов Rлэп и Cкс 310 Ом, 330 Ом, 450 Ом, 3,2 нФ, 4,4 нФ, 4,65 нФ, 6,4 нФ, 7,0 нФ:

    Набор эквивалентов характеристических сопротивлений высоковольтной линии и эквивалентов конденсаторов связи Rлэп+Cкс предназначен для обеспечения измерения параметров фильтра присоединения (ФП) в диапазоне частот до 1024 кГц.

    Приобретение эквивалентов Rлэп + Cкс предлагается как для находящихся в эксплуатации анализаторов AnCom A-7/305 (расширение измерительных возможностей анализатора), так и для AnCom A-7/307 (с номиналами под заказ, либо в качестве ЗИП):

    • Полным комплектом: Rлэп: 310 Ом, 330 Ом, 450 Ом и Cкс: 3.2 нФ, 4.4 нФ, 4.65 нФ, 6.4. нФ, 7.0 нФ. Входит в комплект поставки анализатора AnCom A-7/307.
    • По отдельности.
    • С другими номиналами — под заказ.
    • На заказные эквиваленты Rлэп с небольшими значениями сопротивления, например, 18 и 32 Ом, накладываются ограничения по напряжению (не более 100 В) и мощности (не более 0,25 Вт). Рекомендуется использования этих эквивалентов только в измерительных схемах с AnCom A-7/307 в качестве генератора.

    Измерение параметров ФП анализатором AnCom A-7/307 (AnCom A-7/305) с помощью набора эквивалентов Rлэп+Cкс производится в диапазоне частот до 1024 кГц:

    • рабочее затухание;
    • модуль полного сопротивления, его активной и реактивной составляющих;
    • затухание несогласованности.

    Измерение параметров ФП в диапазоне до 1024 кГц

    В отличие от базовых возможностей анализатора AnCom A7/305, измерение параметров фильтров присоединения (ФП) которым производится в диапазоне до 512 кГц – регулировкой тумблеров на панели коммутации, использование набора эквивалентов Rлэп+Cкс дает возможность проводить измерение параметров ФП в диапазоне до 1024 кГц.

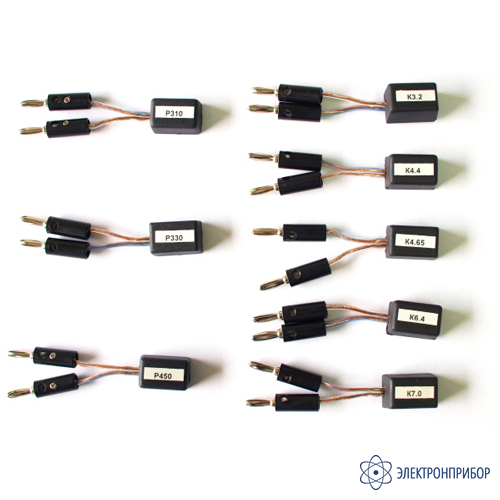

    Комплектация набора эквивалентов Rлэп и Cкс 310 Ом, 330 Ом, 450 Ом, 3,2 нФ, 4,4 нФ, 4,65 нФ, 6,4 нФ, 7,0 нФ:

    Rлэп: 310 Ом, 330 Ом, 450 Ом.
    Cкс: 3.2 нФ, 4.4 нФ, 4.65 нФ, 6.4. нФ, 7.0 нФ.

    Входит в комплект поставки анализатора AnCom A-7/307 и позволяет составлять наиболее распространенные в РФ эквиваленты ЛЭП:

    • 310 Ом + 4,65 нФ.
    • 330 Ом + 7 нФ.
    • 450 Ом + 3,2 нФ.
    • 450 Ом + 4,4 нФ.
    • 450 Ом + 6,4 нФ .

    Приобретение полного комплекта эквивалентов Rлэп + Cкс предлагается как для находящихся в эксплуатации анализаторов AnCom A-7/305 (расширение измерительных возможностей анализатора), так и для AnCom A-7/307 (в качестве ЗИП).

  • Комплект поставки Набор эквивалентов Rлэп и Cкс

    № Наименование Количество
    1 Набор эквивалентов Rлэп и Cкс (310 Ом, 330 Ом, 450 Ом, 3,2 нФ, 4,4 нФ, 4,65 нФ, 6,4 нФ, 7,0 нФ) 1
