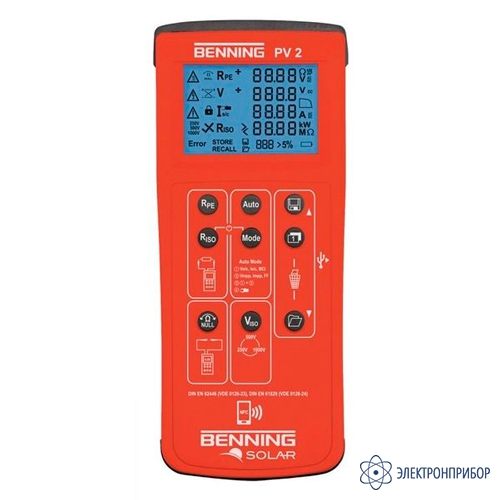

Benning PV2 SET — тестер фотоэлектрических систем и графопостроитель

Код товара: 69951
  • Тестер фотоэлектрических систем и графопостроитель Benning PV2 SET Тестер фотоэлектрических систем и графопостроитель Benning PV2 SET Тестер фотоэлектрических систем и графопостроитель Benning PV2 SET Тестер фотоэлектрических систем и графопостроитель Benning PV2 SET

    Описание тестера фотоэлектрических систем и графопостроителя Benning PV2 SET:

    В комплект входят: тестер установки для фотогальванических систем и анализатор характеристик Benning PV 2, программное обеспечение для ПК Benning Solar Manager, устройство для измерения изоляции и температуры Benning SUN 2 и сумка с шейным ремнем для Benning PV 2 для работы без помощи рук.

    Назначение тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    Benning PV 2 — это тестер установки и анализатор характеристик для пуско-наладочных испытаний, периодической проверки и оценки производительности фотоэлектрических систем.

    Особенности тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    • Испытания в соответствии с DIN EN 62446 (VDE 0126-23) и DIN EN 61829 (VDE 0126-24);
    • Простота – управление с помощью клавиш с процедурой AUTO тестирования;
    • Быстро – тестирование за секунды;
    • Безопасный – контакт через разъемы PV.

    Описание тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    Перед вводом в эксплуатацию и для периодических проверок фотоэлектрическая система должна быть проверена и задокументирована в отношении ее абсолютно безопасного технического состояния в соответствии с DIN EN 62446 (VDE 0126-23). Кроме того, электрические измерения также полезны после работ по очистке и техническому обслуживанию, чтобы продолжать обеспечивать оптимальное функционирование фотоэлектрической системы с низкими потерями.

    Испытание включает в себя проверку непрерывности заземления, измерение напряжения холостого хода и тока короткого замыкания, а также измерение сопротивления изоляции между активными проводниками (+/-) и землей. Benning PV 2 снабжен контактно-защищенными измерительными проводами PV для прямого подключения ко всем фотоэлектрическим модулям / цепям с помощью стандартных фотоэлектрических разъемов. Процедура автоматического тестирования выдает предупреждение в случае неправильной полярности постоянного тока и автоматически выполняет все необходимые шаги для безопасного измерения.

    Измерение вольт-амперной характеристики на месте в соответствии с DIN EN 62446 (VDE 0126-23) является практичным методом оценки производительности фотоэлектрических систем. Измеренные характеристики IV преобразуются в стандартные условия испытаний (STC) с использованием инструментов оценки, таких как программное обеспечение для ПК Benning SOLAR Manager и приложение Android Benning PV Link, и могут сравниваться с данными номинального модуля PV производителя от производителя через интегрированную базу данных модулей PV. Отклонения и снижение производительности четко определены и могут быть соответствующим образом задокументированы. Кроме того, форма характеристики IV предоставляет полезную информацию о состоянии фотоэлектрической системы и указывает на возможные ошибки.

    Benning PV 2 позволяет безопасно, надежно, легко и быстро провести весь тест. Benning PV 2 рекомендуется для ежедневного использования специалистами по обслуживанию, очистке и техобслуживанию, а также для специалистов по установке солнечных панелей и авторизованных экспертов по фотоэлектрической технике.

    Функции тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    • Четкое и однозначное отображение всех результатов измерений;
    • Безопасное измерительное соединение, даже если фотоэлектрическая система выдает энергию;
    • Автоматические процедуры тестирования для измерения кривой с или без RISO тестирования;
    • Индикация Uo/c, Umpp, Is/c, Impp, коэффициента заполнения (FF) и RISO с индикацией «PASS / FAIL»;
    • Измерение изоляции при испытательном напряжении 250 В, 500 В и 1000 В;
    • Отдельное измерение сопротивления изоляции с помощью измерительных проводов 4 мм для испытаний фотоэлектрических кабелей;
    • Процедура автоматического тестирования (напряжение холостого хода 1000 В постоянного тока, ток короткого замыкания 15 А постоянного тока, сопротивление изоляции);
    • Автоматическое отображение полярности напряжения с аудио / визуальным предупреждением об обратной полярности;
    • Нулевой баланс измерительных проводов;
    • Память измеренных значений для 999 показаний дисплея (строки PV);
    • Интерфейс USB и загрузка программного обеспечения Регистратор данных Benning SOLAR для загрузки измеренных значений в формате CSV;
    • Оснащен встроенными часами реального времени, которые автоматически добавляют отметку даты / времени к каждому процессу хранения или месту хранения;
    • Радиосвязь с дополнительным прибором для измерения инсоляции и температуры Benning SUN 2;
    • Скачать программное обеспечение для подготовки тестовых сертификатов в MS Excel;
    • Результат измерения ISO с информацией «прошел / не прошел»;
    • Прямое подключение ко всем стандартным фотоэлектрическим модулям с разъемами MC4 или Sunclix;
    • Простое управление для автономного и мобильного тестирования;
    • ЖК-дисплей с фоновой подсветкой;
    • Автоматическое отключение (индивидуально настраивается от 1 до 10 минут);
    • Тесты могут относиться к фотоэлектрическим модулям, фотоэлектрическим цепочкам или всей фотоэлектрической системе;
    • Дополнительное программное обеспечение для ПК Benning SOLAR Manager для создания протоколов испытаний и документирования характеристик;
    • Бесплатное приложение Benning PV Link (требуется устройство Android с NFC).

    Измерительные функции тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    • Измерение сопротивления проводника защитного заземления при испытательном токе 200 мА;
    • Измерение напряжения холостого хода (Uo/c) солнечных модулей или фотоэлектрических цепей до 1000 В постоянного тока;
    • Измерение тока короткого замыкания (Is/c) по внутренней цепи до 15 A DC без какой-либо опасности для пользователя;
    • Измерение сопротивления изоляции между короткими проводниками постоянного тока (+/-) и заземлением с регулируемым испытательным напряжением (250 В, 500 В, 1000 В);
    • Отдельное двухполюсное измерение сопротивления изоляции с помощью измерительной линии 4 мм до 300 МОм;
    • Измерение вольт-амперной характеристики (IV) и силовой характеристики (PV);
    • Индикация напряжения (Umpp), тока (Impp) в точке максимальной мощности (mpp) и коэффициента заполнения (FF);
    • Проверка работоспособности путем измерения тока до 40 A AC / DC (с помощью адаптера токовых клещей Benning CC 3);
    • Benning PV 2 может принимать измеренные значения (инсоляция, фотоэлектрический модуль / температура окружающей среды и отметка даты / времени) прибора для измерения инсоляции и температуры Benning SUN 2 по радиосвязи.

    Особенности программного обеспечения Benning SOLAR Datalogger:

    • Загрузка измеренных значений из Benning PV 2 в формате CSV;
    • Возможна дальнейшая обработка измеренных значений в MS Excel;
    • Доступно бесплатно в комплекте поставки (CD-ROM) и в виде загрузки.

    Особенности приложения Benning PV Link:

    • Требуются устройства Android с интерфейсом NFC;
    • Представление измеренной IV (вольт-амперной) характеристики и PV (вольт-амперной) характеристики в виде кривой;
    • Преобразование в стандартные условия испытаний (STC) и сравнение с номинальной характеристикой, указанной производителем фотоэлектрического модуля через интегрированную базу данных фотоэлектрических модулей;
    • Документирование рабочих характеристик фотоэлектрического генератора с указанием Pmpp, Uo/c, Umpp, Is/c, Impp, коэффициента заполнения, температуры и инсоляции;
    • Функция фото для документирования дефектов материала и идентификации точки измерения;
    • Данные кривой могут быть сохранены для каждого проекта и могут быть экспортированы в виде отчета о тестировании в формате PDF по электронной почте;
    • Бесплатно доступно для Benning PV 2 в Android Playstore.

    Описание программного обеспечения для ПК Benning Solar Manager:

    Benning Solar Manager, используемый с Benning PV 2, позволяет создавать отчеты об испытаниях и документацию в соответствии со стандартами DIN EN 62446 (VDE 0126-23) и DIN EN 61829 (VDE 0126-24).

    • Документирование вольт-амперных характеристик и характеристик PV (мощность-напряжение), измеренных прибором Benning PV 2;
    • Преобразование в стандартные условия испытаний (STC) и сравнение с номинальной характеристикой, указанной производителем фотоэлектрического модуля, через интегрированную базу данных фотоэлектрических модулей;
    • Создание отчетов об испытаниях и документирование данных о производительности фотоэлектрического генератора: Pmpp, Uoc, Umpp, Isc, Impp, коэффициент заполнения, температура и инсоляция.

    Назначение тестера для измерения уровня инсоляции и температуры Benning SUN 2:

    Идеально подходит для планирования, пуско-наладочных испытаний и периодической проверки подключенных к сети фотоэлектрических систем в соответствии с DIN EN 62446 (VDE 0126-23), а также для тестирования солнечных тепловых систем. Беспроводное подключение (диапазон 30 м вне помещения) к тестеру фотоэлектрических установок BENNING PV 1-1.

    Особенности тестера для измерения уровня инсоляции и температуры Benning SUN 2:

    • Универсальный измерительный прибор 4-в-1 для всех работ по тестированию и техническому обслуживанию, а также для эффективного анализа фотоэлектрических систем и гелиотермальных систем;
    • Калиброванная эталонная фотоэлектрическая ячейка для точного измерения изоляции (солнечного излучения);
    • Точное и воспроизводимое измерение температуры с помощью прецизионных датчиков;
    • Функция регистратора данных с регулируемой частотой дискретизации (от 1 до 60 минут) для хранения 5000 записей данных, включая значения изоляции (солнечное излучение), температуру модуля и температуру окружающей среды, а также отметку даты/времени;
    • Встроенные часы реального времени;
    • Интерфейс USB и загружаемое программное обеспечение для подготовки протоколов испытаний в MS Excel®;
    • Функция HOLD для хранения дисплея автоматическое отключение через 2 минуты;
    • Энергосберегающий режим ожидания при работе регистратора данных;
    • Удобный и прочный тип корпуса.

    Функции измерения тестера для измерения уровня инсоляции и температуры Benning SUN 2:

    • Измерение изоляции в Вт/м2 или БТЕ/ч/фут2;
    • Двухканальный датчик температуры для измерения температуры модуля и температуры окружающей среды;
    • Цифровой компас для определения сторон света;
    • Инклинометр для определения модуля/ската крыши.

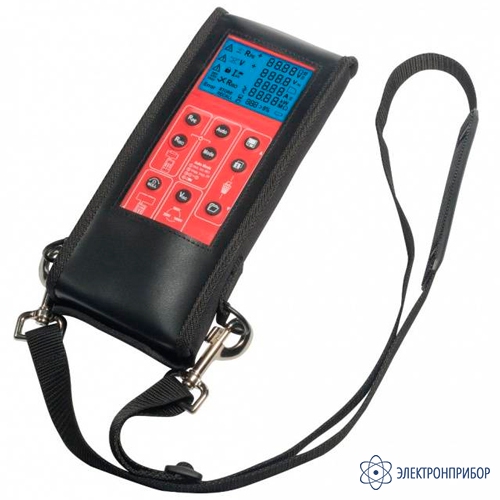

    Описание сумки с шейным ремнем для Benning PV2 SET:

    Сумка также входит в комплект Benning PV 2. Это позволяет без помощи рук работать с опасными или труднодоступными точками измерения.

  • Технические характеристики тестера фотоэлектрических систем и графопостроителя Benning PV 2:

    Параметр Значение
    Дисплей графический дисплей (с подсветкой)
    Сопротивление защитного проводника 0,05 Ом - 199 Ом
    Нпряжение холостого хода с полярностью (Uo/c) 5 В - 1000 В DC
    Ток короткого замыкания (Is/c) 0,5 А-15 A DC
    Сопротивление изоляции (Riso) 0,05 МОм -199 МОм (250/500/1000 В)
    Сопротивление изоляции (2-контактный) 0,05 МОм - 300 МОм
    Автоматический режим измерения AUTO 1 +/-, Uo/s, Is/c, Riso
    Автомат, режим измерения AUTO 2 параметры (I-B, P-B)
    Автомат, режим измерения AUTO 3 измерение 1 + 2
    DC/AC ток 0,2 A - 40 A DC/AC (с помощью Benning CC 3)
    Инсоляция 100 Вт/м2 - 1250 Вт/м2 (прибором Benning SUN 2)
    ФЭ модуль/наружная температура -30 °C - +125 °C (прибором Benning SUN 2)
    Напряжение (2-контактный) 30 В - 440 В AC/DC
    Память измеренных значений 999
    Интерфейсы USB/для радиосигнала/NFC
    Размеры 270 x 115 x 55 мм
    Вес 2.6 кг

    Технические характеристики тестера для измерения уровня инсоляции и температуры Benning SUN 2:

    Параметр Значение
    Инсоляция 100 Вт/м2 - 1250 Вт/м2
    ФЭ модуль/окружаннцяя температура -30 °С - +125 °С
    Показания компаса 0° - 360°
    Уклономер (подъем модуля/свода) 0° - 80°
    Часы реального времени метка дата/времени
    Память измеренных значений в единицах измерения Вт/м2 и °С 5000 записей данных
    Интерфейс/дальностъ радиосвязи 1 х USB/ ококло 30 м для условий беспрепятственного просмотра
    Размеры 150 х 80 х 33 мм
    Вес 350 г

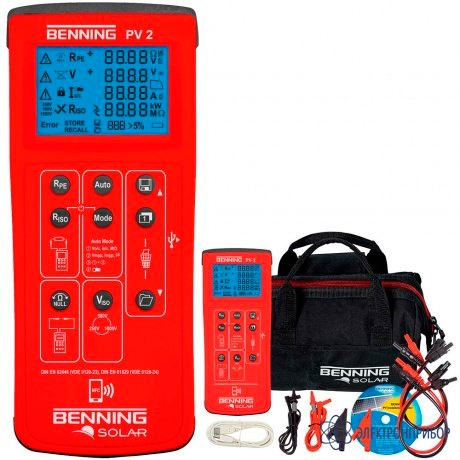

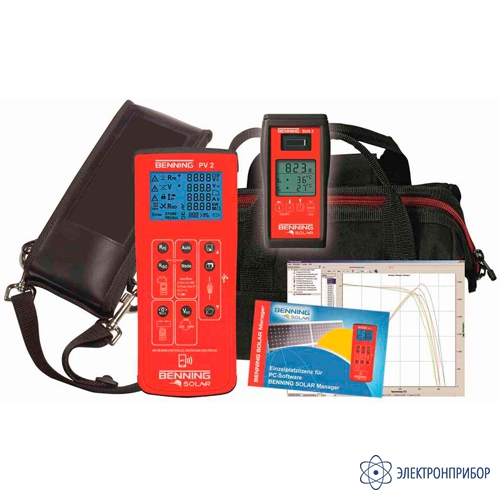

  • Комплект поставки Benning PV2 SET

    № Наименование Количество
    1 Тестер фотоэлектрических систем и графопостроитель Benning PV 2 1
    2 Тестер для измерения уровня инсоляции и температуры Benning SUN 2 1
    3 ПО Benning Solar Manager 1
    4 Сумка 1
