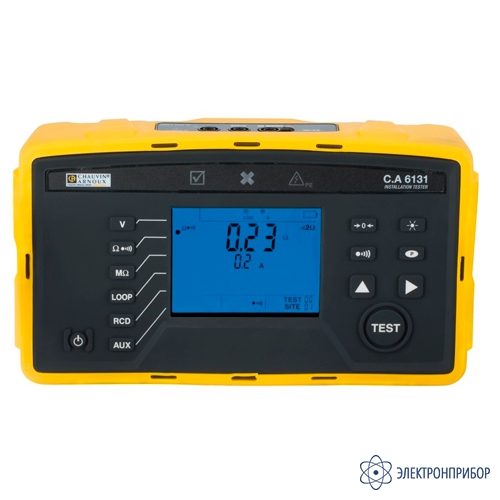

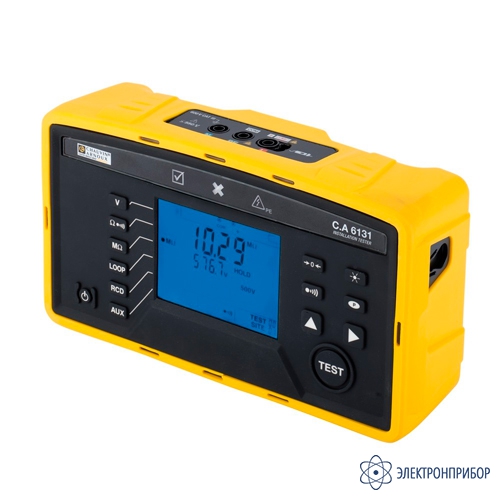

C.A 6131 — измеритель параметров безопасности электроустановок
Код товара: 54410-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
78367-20 до 29.05.2025
-
Производитель
-
Артикул
P01146013
Назначение измерителя параметров безопасности электроустановок C.A 6131:
Основное назначение измерителя C.A 6131 – измерение параметров электрических установок, необходимых при монтаже и периодической проверке электробезопасности:
- измерение напряжения постоянного и переменного тока;
- контроль целостности и измерение сопротивления цепи;
- измерение сопротивления изоляции;
- измерение сопротивления заземления (с тремя заземляющими стержнями);
- измерение полного сопротивления контура (Zs) и линии (ZI);
- измерение параметров заземления линии под напряжением (дополнительным датчиком);
- выборочное измерение сопротивления заземления (с дополнительным датчиком и дополнительными токовыми клещами);
- тест устройств защитного отключения (УЗО) в ступенчатом и импульсном режимах;
- измерение силы переменного тока (с дополнительными токовыми клещами);
- определение направления следования фаз;
- измерение мощности (однофазных или сбалансированных трехфазных систем переменного тока) с отображением кривых напряжения и/или тока;
- гармонический анализ напряжения и тока (с дополнительными токовыми клещами).
Описание измерителя параметров безопасности электроустановок C.A 6131:
Принцип действия измерителя C.A 6131 заключается в измерении встроенным цифровым мультиметром электрических величин, выбранных переключателем режимов. Испытательные сигналы, необходимые для измерений сопротивлений и параметров срабатывания УЗО формируются встроенными устройствами прибора. Управление измерением выполняется согласно программам, заложенным во внутреннем микропроцессоре.
Измеритель C.A 6131 содержит: мультиметр, микропроцессор, импульсный источник питания, генератор периодических импульсов, жидкокристаллический дисплей с подсветкой, поворотный переключатель режимов и кнопки управления. Для измерения силы тока используются токовые клещи (опция). Для связи с компьютером и распечатки результатов измерений прибор снабжен интерфейсом USB.
Конфигурация измерителя C.A 6131 позволяет его использование без предварительного ввода значений параметров измерений. Для большинства типов измерения достаточно выбрать переключателем режимов тип измерения и нажать клавишу TEST.
Выбор измеряемых величин может быть задан кнопками выбора функций или через меню в положении переключателя режимов SET-UP (Установка).
Измеритель C.A 6131 имеет подсказки по подключениям и операциям проведения измерений, сообщения об ошибках подключения, установках параметров, выхода значений за пределы диапазона измерения, определенных неисправностях электроустановок, а также указания способа устранения ошибки.
-
-
Технические характеристики измерителя параметров безопасности электроустановок C.A 6131:
Параметр Значение Вид используемого дисплея LCD, линейный указатель, с подсветкой Измерение времени срабатывания УЗО, напряжения АС, непрерывности, порядка чередования фаз, сопротивления, сопротивления заземления, сопротивления изоляции, тока АС, частоты Диапазон измерения напряжения AC 0...800 В, 2...550 В Точность измерения напряжения тока AC ±(1% + 2 цифры) Диапазон измерения сопротивления изоляции 0...100M/1000M Ом Диапазон измерения сопротивления заземления 0,50...100/1000/2000 Ом Диапазон измерения частоты 30...1000 Гц Точность измерения частоты ±(0,1% + 1 цифра) Диапазон измерения сопротивления 1...10/100 кОм Диапазон импеданса петли короткого замыкания 0,1...1/400 Ом Прозвонка цепи <10 Ом Проверка УЗО 30 мA, 100 мA, 300 мA, 500 мA, 650 мA, УЗО типа AC, A Источник питания 6 аккумуляторов NiMH Класс защиты IP54 Соответствуют норме EN61010 600V CAT III, EN61010-2-034, IEC 61010-1, IEC 61010-2-030, IEC 61326-1 Вес 700 г Размеры 223x126x70 мм -
Комплект поставки C.A 6131

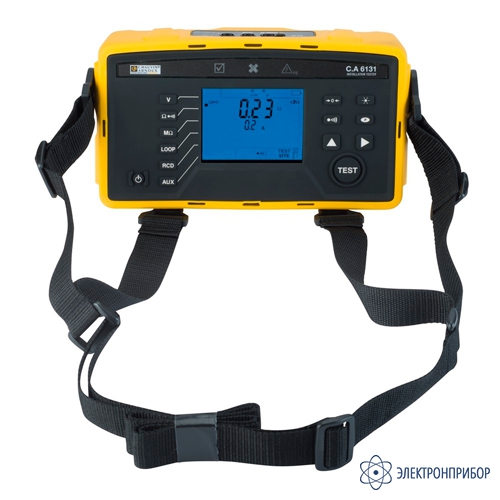

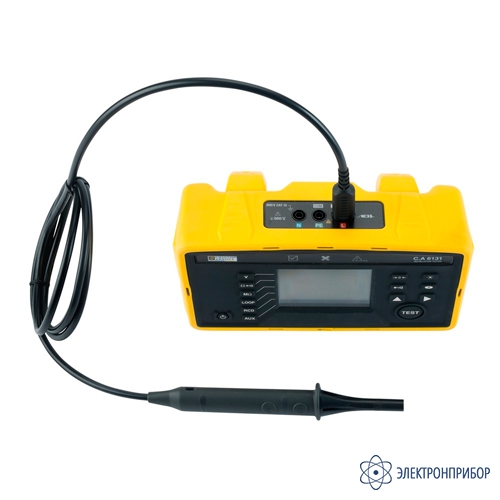

№ Наименование Количество 1 Измеритель параметров безопасности электроустановок C.A 6131 1 2 Сумка для переноски 1 3 Ремень для ношения на шее 1 4 Предохранительные провода 3 5 Зажимы типа «крокодил» 3 6 Измерительный щуп 1 7 Аккумуляторы Ni MH (CA6133) 6 8 Тестовый отчет с записью измерений 1 -
Дополнительная комплектация C.A 6131
