GLC-710000 — измеритель токов утечки

Код товара: 76789

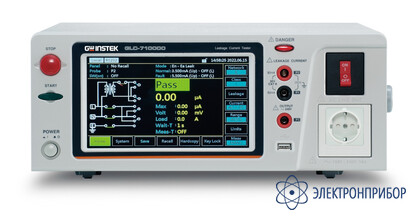

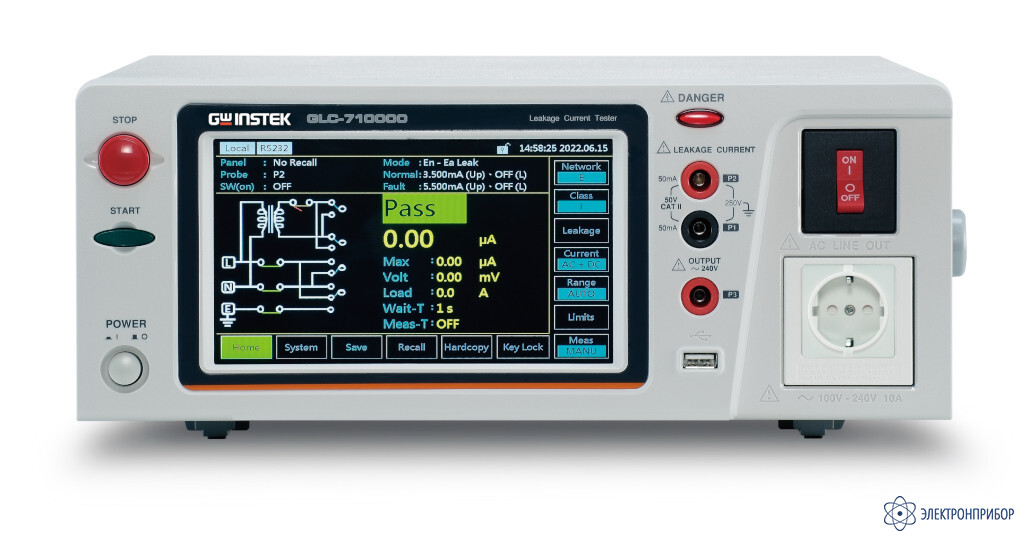

  • Измеритель токов утечки GLC-710000 Измеритель токов утечки GLC-710000

    Назначение измерителя токов утечки GLC-710000:

    Измеритель токов утечки GLC-710000 поддерживает тестирование широкого перечня изделий и устройств, начиная с обычного электрооборудования общего назначения и заканчивая узко специализированным медицинским электрооборудованием в соответствии с утвержденными стандартами.

    Особенности измерителя токов утечки GLC-710000:

    • многофункциональный измеритель токов утечки в медицинской технике и электрооборудовании общего назначения;
    • гибкое формирование схемы измерений в зависимости от типа тестируемого устройства (ИУ);
    • поддержка ИУ с номинальным током до 20 A (питание до ~240В/ 1Ф);
    • измерительные терминалы: P1, P2, P3;
    • меню измерения тока утечки: 9 режимов;
    • выбор 12 типов измерительных схем для моделирования различных цепей сопротивления человеческого тела (в.ч. МЭК 60601-1:2020 версия 3.2);
    • режим измерения тока утечки: DC, AC, AC+DC, AC Peak;
    • максимальный измеряемый ток: до 50 мАс.к.з./ 75 мАпик;
    • полоса частот (переключаемая): 15 Гц - 1 МГц / 0,1 Гц - 1 МГц;
    • настройка времени измерения/ времени задержки (Meas/ Delay time);
    • автоудержание максимального/ минимального значения;
    • функция компарирования PASS/ FAIL (верхний/ нижний пределы);
    • терминал «MD Ext +/-» для внешнего расширения возможностей конфигурации измерительной схемы;
    • BNC терминал «MD OUT» для подключения осциллографа или вольтметра с целью контроля состояния ИУ (форма сигнала/ напряжение);
    • внутренняя память на 30 наборов параметров (профили настройки), запись / вызов измерений (1000 результатов);
    • экспорт/импорт параметров теста через USB, хранение данных измерений/ захват экрана на внешний USB-носитель;
    • стандартные интерфейсы: RS-232C, USB (Host & Device), LAN, Signal I/O (ввод/вывод), опция- GPIB;
    • автоматический и ручной выбор предела (AUTO, HOLD);
    • встроенный таймер (системные часы – «год/ дата/ время»);
    • стандартные команды и язык программирования (SCPI);
    • сенсорный цветной TFT дисплей (диагональ 18 см)

  • Технические характеристики измерителя токов утечки GLC-710000:

    Параметр Значение
    Постоянный ток* (DC)
    Пределы измерений 50,00 мкА 500,0 мкА 5,000 мА 50,00 мА
    Диапазон 4 – 50 мкА 40 -500 мкА 0,4 – 5 мА 4 - 50 мА
    Разрешение 10 нА 100 нА 1 мкА 10 мкА
    Погрешность измерения ± 2,0 %*диапазона ± (2 %*измерения + 6 е.м.р.) ± (2 %* измерения + 6 е.м.р.) ± (2 %* измерения + 6 е.м.р.)
    Переменный ток* (AC/ AC+DC)
    Пределы измерений 50,00 мкА 500,0 мкА 5,000 мА 50,00 мА
    Диапазон 4 – 50 мкА 40 -500 мкА 0,4 – 5 мА 4 - 50 мА
    Разрешение 10 нА 100 нА 1 мкА 10 мкА
    Частотный диапазон 0,1 Гц…1 МГц
    Погрешность измерения 0,1 Гц …15 Гц ± 4,0 %*диапазона ± (4%*измерения+10.м.р.) ± (4%*измерения+10.м.р.) ± (4%*измерения+10.м.р.)
    15 Гц…100 кГц ± 2,0 %*Диапазона ± (2 %*измерения+6 е.м.р.) ± (2 %*измерения +6 е.м.р.) ± (2 %*измерения +6 е.м.р.)
    100 кГц…1 МГц ± 2,0 %*Диапазона ± (2 %*измерения+10 е.м.р.) ± (2 %*измерения+10 е.м.р.) ± (2 %*измерения+10 е.м.р.)
    Переменный ток* (AC Peak/пиковый)
    Пределы измерений 750,0 мкА 7,550 мА 75,00 мА
    Диапазон 40 -750 мкА 0,5 – 7,55 мА 5 - 75 мА
    Разрешение 0,1 мкА 1 мкА 10 мкА
    Частотный диапазон 15 Гц…1 МГц
    Погрешность измерения 15 Гц …10 кГц ± 4,0 %* диапазона ±2,5 %* диапазона ±(2 %* измерения + 6 е.м.р.)
    10 Гц…100 кГц ± 5,0 %* диапазона ±5,0 %* диапазона ±5,0 %* диапазона
    100 кГц…1 МГц ± 20 %* диапазона ± 15 %* диапазона ± 15 %* диапазона
    Монитор ИУ (напряжение / ток)
    Предел измерений напряжение «300 В» ток «20 А»
    Диапазон 85 В …300 В 0,5 А …20 А
    Разрешение 0,1 В 0,1 А
    Погрешность измерения ± (5 %*измерения + 10 е.м.р.) ± (2 %*измерения + 5 е.м.р.)
    Электрические спецификации тестера
    Входное сопротивление (P1/ P2/ P3) 1 МОм ± 1 %/ несимметричный вход (не относится к функции «вольтметр»), имитируемое R человеческого тела в цепи детектирования тока
    Входная ёмкость (между P1 и P2) ≤150 пФ на f = 100 кГц (в схеме с изолированной цепью, включая соединительный кабель)
    Емкость заземления ≤200 пФ (между P1/P2 и шасси)
    Время непрерывной работы требуется остановка ≥15 минут (пауза в тесте) после максимальной длительности работы в течение 15 минут в режиме с полной нагрузкой
    Общие характеристики
    Дисплей сенсорный, цветной ЖКИ (TFT, диагональ 18 см)
    Напряжение питания GLC ~100 - 240 В (±10 %), 50/60 Гц, потребление P =50 ВА (максимум)
    Напряжение питания ИУ (EUT In/ EUT Out) ~100 - 240 В (± 10 %), 45 - 66 Гц, ток нагрузки до 20А (задняя панель) / до 10 А (передняя панель)
    Интерфейс RS-232C, USB (Host & Device), LAN, Signal I/O (ввод/вывод), опция - GPIB
    Габаритные размеры 342 × 134 × 348 мм
    Масса 7,5 кг
    * - при времени прогрева ≥ 0,5 ч

  • Комплект поставки GLC-710000

    № Наименование Количество
    1 Измеритель токов утечки GLC-710000 1
