Комплект средств для диагностики параметров электро- и пожаробезопасности электроустановок зданий

Код товара: 80431

    Описание комплекта средств для диагностики параметров электро- и пожаробезопасности электроустановок зданий:

    Комплект средств предназначен для инструментального обследования электроустановок зданий.

    До 30 % пожаров в зданиях жилищно-социального комплекса возникают из-за неправильного монтажа, эксплуатации или неисправного состояния электроустановок.

    Комплект позволяет произвести полный спектр измерений:

    • контроль правильности и работоспособности автоматических выключателей (АВ) и УЗО;
    • проверка согласованности параметров петли «фаза-нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников;
    • проверка токовых и тепловых расцепителей автоматических выключателей;
    • измерение сопротивления заземляющих устройств;
    • контроль переходного сопротивления болтовых соединений и непрерывности проводников системы молниезащиты и заземляющих устройств;
    • поиск скрытой проводки, идентификация выключателей и предохранителей в распределительном щите, обнаружение нелегальных обводов счетчиков электрической энергии;
    • измерение параметров окружающей среды (относительная влажность воздуха, атмосферное давление и температура воздуха).

  • Технические характеристики комплекта средств для диагностики параметров электро- и пожаробезопасности электроустановок зданий:

    Параметр Значение
    Характеристики прибора для измерения параметров однофазной цепи в режиме короткого замыкания ВЕКТОР
    Диапазон измерения напряжения сети (переменное, частотой 50 Гц), В 120 - 250
    Погрешность измерения напряжения, % 2
    Диапазон измерения угла сдвига между током и напряжением, град. 0 - 90
    Погрешность измерения угла сдвига фаз, град ±2
    Диапазон измерения модуля комплексного сопротивления, Ом 0,07 - 5
    Погрешность измерения модуля комплексного сопротивления, % 5
    Вычисляемое значение тока короткого замыкания, А 44 - 3100
    (при напряжении сети 220В)
    Погрешность значения тока КЗ, % 5
    Тестирующий ток, А 22
    Длительность тестирующего импульса тока, мсек 40
    два периода тока, частотой 50 Гц, в тестируемой цепи
    Питание, В 2
    Потребляемый ток, мА, не более
    • в дежурном режиме
    • во время измерения
    80
    100
    Время работы без подзарядки аккумуляторных батарей, час. 10
    Габаритные размеры, мм 250х110х50
    Вес прибора с комплектом аккумуляторов, кг 0,5
    Длина измерительных проводов, м 1
    Характеристики прибора для измерения параметров выключателей управляемых дифференциальным током (ВДТ) ВЕГА-500
    Диапазон регулирования тока в режиме АС, мА 5 ~ 1000
    Диапазон регулирования тока в режиме А, мА 5 ~ 500
    Нормированные токи для измерения времени отключения ВДТ, мА 6; 10; 12; 20; 30; 50;60; 100; 150; 200; 300; 500; 600; 1000
    Основная относительная погрешность при измерении тока отключения ВДТ в режиме АС и А ±(5,0% от I изм +1 ед.мл.разряда)
    Основная абсолютная погрешность времени отключения ВДТ в режиме АС и А, мс ±10
    Время установления рабочего режима, не более, с 3
    Габаритные размеры прибора без соединительных проводов, мм 230х110х40
    Масса прибора без соединительных проводов, не более, кг 0,5
    Средний срок службы прибора не менее 3 лет
    Характеристики измерителя комплексных сопротивлений электрических цепей на частоте 50 Гц Вымпел
    Диапазон измерений модуля комплексного сопротивления, Ом от 0,03 до 10,00
    Диапазон измерений аргумента комплексного сопротивления, град. от 0 до 90
    Диапазон расчетных токов короткого замыкания, А от 22 до 7333
    Основная погрешность при измерении модуля комплексного сопротивления, % ± (4,0 % от Zизм +1 ед.мл.разряда)
    Основная погрешность при измерении аргумента комплексного сопротивления (от 0 до 60 град.) ± (2,0 град от φизм +1 ед.мл.разряда)
    Основная погрешность при вычислении токов короткого замыкания, % ± (4,0 % от Iизм +1 ед.мл.разряда)
    Частота тестирующего напряжения, Гц 50
    Амплитуда тестирующего тока для сопротивлений 0,03...1 Ом, мА не менее 200
    Габаритные размеры измерителя без соединительных проводов, не более, мм 85 х 180 х 41
    Масса измерителя без комплекта соединительных проводов, не более, кг 3
    Длина соединительных проводов, не менее, м 1,0
    Питание от 6 элементов типа "АА", В от 6,8 до 7,2
    Потребляемая мощность в режиме измерения, не более Вт 3
    Характеристики прибора для измерения климатических параметров МЕТЕО-10
    Питание, В 9
    Диапазон измерений температуры, °С 0 ~ +50
    Диапазон измерений давления, кПа 80 ~ 106
    Диапазон измерений относительной влажности, % 10 ~ 90
    Абсолютная погрешность измерений температуры, °С ±0,5
    Абсолютная погрешность измерений давления, кПа ±1
    Абсолютная погрешность измерений относительной влажности, % ±5,0
    Характеристики мегаомметра цифрового МЦ-10
    Диапазоны измерения сопротивления, МОм 0,1 ~ 9,99; 10 ~ 99,9; 100 ~ 999
    Диапазон измерения сопротивления, ГОм
    (при тестовом напряжении 1000 и 2500 В)    		 0,1 ~ 9,99
    Основная погрешность при измерении сопротивлений, не более
    (при тестовом напряжении 250 и 2500 В)    		 ±(3,0% от Iизм +3 ед.мл.разряда)
    Основная погрешность при измерении сопротивлений, не более
    (при тестовом напряжении 100 В)    		 ±(5,0% от Iизм +3 ед.мл.разряда)
    Время установления рабочего режима, не более, с 3
    Габаритные размеры прибора без соединительных проводов, мм 190 х 95 х 40
    Масса прибора без соединительных проводов, не более, кг 0,7
    Средний срок службы прибора не менее 3 лет
    Характеристики УОСП-МИЭЭ
    Напряжение питания, В 9
    Рабочая частота, КГц 15-20
    Потребляемая мощность, не более, Вт 0,2
    Точность локализации, см
    на глубине, м (в кирпиче)    		 2
    0,5
    Габаритные размеры изделия, мм (каждый блок) 25 х 60 х 130
    Длина соединительных проводов, не менее, м 6
    Масса изделия, не более, кг 0,5
    Характеристики указателя напряжения УН-380 МИЭЭ
    Диапазон контролируемых напряжений, В 12 ~ 380
    Контролируемые напряжения, В 12, 110, 220, 380
    Частота переменного тока, Гц 45 ~ 65
    Ток при максимальном рабочем напряжения (380 В ± 10 %) не более, мА 10
    Габаритные размеры указателя, мм 22 х 175 х 15
    Длина неизолированной части контактов - наконечников, не более, мм 7
    Масса указателя не более, кг 0,1
    Характеристики указателя последовательности чередования фаз УПЧФ-380
    Номинальное напряжение, В 380 ± 10 %
    Частота переменного тока, Гц 50 ± 5 %
    Габаритные размеры указателя не более, мм 50 х 85 х 20
    Длина соединительных проводов, оснащеных зажимами типа "крокодил" не менее, м 0,3
    Масса указателя, не более кг 0,1

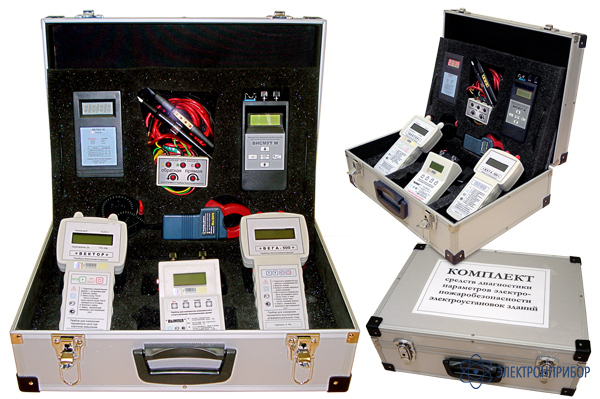

  • Комплект поставки Комплект средств для диагностики параметров электро- и пожаробезопасности электроустановок зданий

    № Наименование Количество
    1 Прибор ВЕКТОР с адаптером 1
    2 Прибор ВЕГА-500 1
    3 Прибор ВЫМПЕЛ 1
    4 Прибор МЕТЕО-10 1
    5 Мегаомметр цифровой МЦ-10 1
    6 Устройство для обнаружения скрытой проводки УОСП-МИЭЭ 1
    7 Указатель напряжения УН-380 1
    8 Указатель последовательности чередования фаз УПЧФ-380 1
