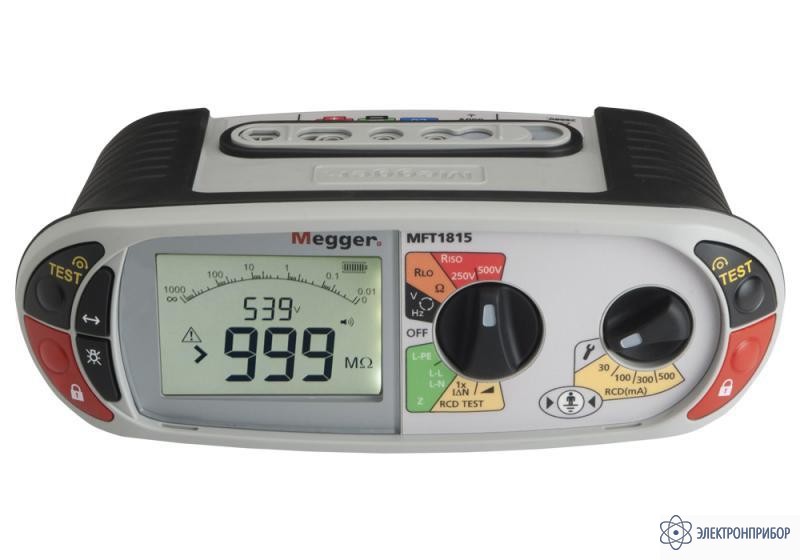

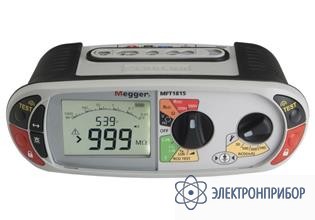

MFT1815 — многофункциональный тестер
Код товара: 33768-
-
Гарантия
3 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
52737-13 до 29.12.2027
-
Производитель
-
Артикул
1002-403
Сертификаты
Описание многофункционального тестера MFT1815:
Многофункциональный тестер MFT1815 состоит из трех приборов, предназначенных для испытаний низковольтных электрических установок. Он обеспечивает выполнение всех тестов, требующихся для электрической сертификации промышленного, коммерческого и бытового оборудования со стационарной электропроводкой, и включают в себя следующее:
- Тест сопротивления изоляции при 250 В, 500 В;
- С защитой входа от цепей под напряжением до 600 В даже, когда испытание изоляции блокировано;
- Измерение сопротивления при проверке целостности цепи при 200 мА;
- Выполняется автоматически – нет необходимости нажимать кнопку TEST, таким образом, освобождаются обе руки для удерживания щупов;
- Измерение сопротивления до 100 kΩ;
- С быстродействующим звуковым сигнализатором целостности цепи и выбираемыми порогами срабатывания зуммера;
- Двухпроводное тестирование контура короткого замыкания;
- Тестирование без срабатывания УЗО и при больших токах;
- Определение ожидаемого тока короткого замыкания до 20 кА;
- Испытание УЗО, включая: Тип AC, A и программируемые УЗО; Быстрый тест при линейном изменении напряжения; Отображение напряжения короткого замыкания (прикасания).
Прибор MFT1815 имеет уровень безопасности CAT IV по EN61010, рассчитанный на возможность присоединения к низковольтным системам без защитного устройства, таким образом, обеспечивая безопасность соединения в любом месте системы вплоть до трансформатора питания без риска повреждения из-за больших переходных бросков.
Уникальный современный дизайн прибора MFT1815 позволяет его эксплуатировать, когда он стоит на полу или подвешен у пояса оператора с помощью поставляемого наплечного ремня, либо удерживать его во время работы одной рукой. Двойные кнопки TEST и LOCK – по одной паре с каждой стороны – обеспечивают легкую работу с прибором как левой, так и правой рукой.
Использование кодированных цветом поворотных органов управления обеспечивает легкость и простоту выбора диапазона. Это также снижает риск использования неверной функции или диапазона. В тестере MFT1815 используется запатентованный компанией Megger большой, легкочитаемый дисплей с подсветкой и цифровой/аналоговой (в виде дугообразной шкалы) формами индикации данных. Аналоговая форма обеспечивает индикацию флуктуирующих показаний, а цифровая – возможность регистрации точных результатов. Этот двойной дисплей показывает параметры тестирования одновременно с измеряемой величиной, например, выходным напряжением при испытании изоляции или значением сопротивления в MΩ.
Визуальные и звуковые предупреждения об опасных ситуациях являются главными при тестировании высокоэнергетических систем. Тестер MFT1815 включает в себя полную защиту входа и функции предупреждения при появлении напряжения опасной величины. Если имеется напряжение в цепи во время измерения сопротивления изоляции или контроля целостности, то его величина отображается на экране. Если оно превышает безопасный уровень, то дальнейшее испытание блокируется, и выдаются предупреждающие звуковые сигналы, обеспечивая дополнительный уровень безопасности.
Защищенный и полностью соответствующий всем требованиям Координирующего документа 60364 на основе ряда стандартов, включая VDE 0100 и BS7671, новый тестор MFT1815 реализует все самые современные технологии измерения в компактном легком исполнении, полностью защищенном и применимом, как для однофазных, так и трехфазных электрических установок.
Новые функции включают в себя: двухпроводную технологию тестирования контура короткого замыкания без срабатывания УЗО, полное тестирование УЗО в том числе и типа В, а также самый современный бесконтактный способ измерения сопротивления на землю.
Тестер MFT1815 предназначен для использования в жестких условиях эксплуатации и имеет исключительно высокий уровень надежности. Он имеют резиновое покрытие корпуса для дополнительной защиты и лучшего удерживания прибора. Класс защиты прибора от пыли и влаги – IP54, а уровень безопасности CAT IV по EN61010.
Тестер MFT1815 имеет одну из лучших в классе защиту входа от ошибок коммутации и переходных напряжений, что не обеспечивают другие тестеры.
Работа с прибором MFT1815 наглядна и проста – он не имеет никаких скрытых меню или трудных для понимания экранов.
Тесты выбираются легко, используя поворотные переключатели с цветной кодировкой, а результаты испытаний отображаются на высококонтрастном двойном дисплее с подсветкой.
В стандартную комплектацию тестера MFT1815 входит 3-х проводной испытательный кабель и силовой соединительный кабель, коммутируемый щуп для быстрого и простого выполнения тестирования, а также полный сертификат калибровки на 12 месяцев и 3-х летняя гарантия. Весь комплект прибора размещен в прочном формованном корпусе с отделением для дополнительных принадлежностей, например, испытательного комплекта для измерения сопротивления на землю, включающего в себя 2 стержня и 3 длинных испытательных провода.
Особенности многофункционального тестера MFT1815
- Простота выбора тестов, обозначенных цветом, и легкость использования благодаря большому яркому дисплею с подсветкой;
- Двухпроводное тестирование контура короткого замыкания без срабатывания УЗО для быстрого получения воспроизводимых результатов;
- Индикация порядка чередования фаз для проверки вращающихся машин;
- Тестирование без заземления 3-хфазных УЗО и УЗО типа В для промышленного применения;
- 3-х зажимное измерение сопротивления заземления и бесстержневое тестирование для измерения сопротивления;
- Уровень безопасности CAT IV по EN61010 и прочный корпус исполнения IP54.
-
-
Технические характеристики многофункционального тестера MFT1815:
Параметр Значение Измерение сопротивления изоляции Выходное напряжение 0% +20% при номинальной нагрузке или меньше Погрешность отображения напряжения ±3% ±3 цифры, ±0.5% от номинального напряжения Ток короткого замыкания 1.5 мА номинальный испытательный ток Испытательный ток на нагрузке 1 мА при минимально допустимых параметрах изоляции Погрешность измерения 500 В 10 kΩ ~ 500 MΩ ±3% ±2 цифры >500 MΩ ±10% ±4 цифры 250 В 10 kΩ ~ 250 MΩ ±3% ±2 цифры >250 MΩ ±10% ±4 цифры Контроль целостности цепи / измерение сопротивления 0.01 Ω ~ 99.9 Ω ±2% ±2 цифры 100 Ω ~ 99.9 kΩ ±5% ±2 цифры Напряжение разомкнутой цепи 5 В ±1 В Испытательный ток (0 Ω ~ 9.99 Ω) 205 мА Тестирование контура короткого замыкания Подводимое напряжение фаза/земля 48 В ~ 280 В (45 Гц ~ 65 Гц) Погрешность тестов фаза-нейтраль / фаза-фаза ±5% ±5 цифр Погрешность тестов фаза-земля* 0.1 Ω ~ 39.9 Ω 40.0 Ω ~ 1000 Ω ±5% ±5 цифр ± порог шума ±10% ±5 цифр Диапазон отображения 0.01 Ω ~ 1000 Ω Диапазон ожидаемого тока короткого замыкания при тесте фаза-земля 20 кA Диапазон максимального ожидаемого тока короткого замыкания при тесте фаза-фаза 20 кA Тесты УЗО Подача вплоть до 100 мА 48 В ~ 480 В (45 Гц ~ 65 Гц) Тип УЗО Тип AC, A Тест без срабатывания УЗО (1/2xI) –10% ~ –0% Напряжение прикасания (0 ~ 253 В) +5% +15% ±0.5 В Время срабатывания ±1% ±1 мс Ток срабатывания ±5% Пошаговое увеличение с переменным шагом (в зависимости от УЗО) 10 мА ~ 50 мА - Шаги 1 мА 50 мА ~ 500 мА - Шаги 5 мА 500 мА ~ 1000 мА - Шаги 10 мА Измерение параметров сети Напряжение 10 V ~ 600 В (15 ~ 400 Гц) истинное СКЗ ±3% ± 1 В ±2 цифры Индикация последовательности фаз L1–L2–L3 и L1–L3–L2 Частота 15 Гц ~ 99 Гц ±0.5% ±1 цифра 100 Гц ~ 400 Гц ±2.0% ±2 цифры Разрешение по частоте 0.1 Гц Вход для сигнала датчика в мВ, включая датчик температуры (отдельный модуль другой фирмы) Погрешность ±1.0% ±2 цифры Диапазон От 0.0 мВ до ±199.9 мВ пост. тока Разрешение 0.1 мВ Общие данные Питание Щелочные аккумуляторы IEC LR6 тип AA (6 элементов – в комплекте) Стандарты безопасности IEC 61010-1:2010 IEC 61010-30:2010 IEC 61010-031:2008 600 V Cat III / 300 V Cat IV (макс. междуфазное напряжение 600 В) IEC 61557:2007 части от 1 до 10 Электромагнитная совместимость В соответствии с IEC 61326, редакция 2, класс размещения В Температура (рабочая) -10 °C ~ +55 °C Температура (хранения) -25 °C ~ +70 °C Относительная влажность (рабочая) 90% при +40 °C макс. Макс. высота над уровнем моря 2000 м Масса 1 кг (с батареями, включая кейс) Степень защиты от влаги и пыли IP54 Температура калибровки +20 °C Температурный коэффициент <0,1% на °C *При нормальных условиях
Для тестирования при различных условиях окружающей среды обращайтесь к рабочим характеристикам тестеров
-
Комплект поставки MFT1815
№ Наименование Количество 1. Тестер MFT1815 1 2. Руководство по быстрому запуску (твердая копия) 1 3. Полное руководство по эксплуатации на CD 1 4. Сертификат калибровки 1 5. Коммутируемый щуп SP5 1 6. Наплечный ремень с эмблемой Megger 1 7. Комплект 3-х проводного кабеля со щупами и зажимами 1 8. Испытательный кабель с сетевым штепселем для ЕС SIA45 1 9. Зарядное устройство для батареи питания 1 Дополнительная комплектация MFT1815:
(Поставляется по отдельному заказу)
№ Наименование 1. Коммутируемый щуп (силиконовый) 2. Коммутируемый щуп (силиконовый) с предохранителем 10 А и щупами и зажимами 3. Мягкий кейс для переноски прибора/документации 4. Набор для измерения сопротивления заземления с использованием стержней 5. Провод для прикуривателя – зарядка от 12 В пост. тока 6. Удлиненный испытательный провод 30 м ETL30 7. Удлиненный испытательный провод 50 м ETL50
