Многофункциональные измерители параметров электробезопасности

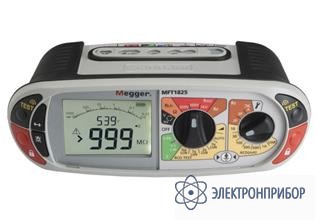

MFT1825 — многофункциональный тестер

Код товара: 33769
  • 52737-13

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      52737-13 до 29.12.2027

    • Производитель

      Megger, Великобритания

    • Артикул

      1002-408

    Сертификаты

    Назначение многофункционального тестера MFT1825

    Многофункциональный тестер MFT1825 состоит из трех приборов, предназначенных для испытаний низковольтных электрических установок. Он обеспечивает выполнение всех тестов, требующихся для электрической сертификации промышленного, коммерческого и бытового оборудования со стационарной электропроводкой, и включают в себя следующее:

    • Тест сопротивления изоляции при 250 В, 500 В и 1000 В.
    • С защитой входа от цепей под напряжением до 600 В даже, когда испытание изоляции блокировано.
    • Измерение сопротивления при проверке целостности цепи при 200 мА или 15 мА.
    • Выполняется автоматически – нет необходимости нажимать кнопку TEST, таким образом, освобождаются обе руки для удерживания щупов.
    • Измерение сопротивления до 100 kΩ
    • С быстродействующим звуковым сигнализатором целостности цепи и выбираемыми порогами срабатывания зуммера
    • Двухпроводное тестирование контура короткого замыкания
    • Тестирование без срабатывания УЗО и при больших токах
    • Испытание цепей фаза-фаза
    • Определение ожидаемого тока короткого замыкания до 20 кА
    • Испытание УЗО, включая: Тип AC, A, S и программируемые УЗО; ½ x I, 1 x I, 2 x I и 5 x I; 3-х фазные УЗО; Быстрый тест при линейном изменении напряжения; Процедура автоматического тестирования; Отображение напряжения короткого замыкания (прикасания)
    • Измерение сопротивления на землю: 2-х полюсное; 3-х полюсное

    Прибор MFT1825 имеет уровень безопасности CAT IV по EN61010, рассчитанный на возможность присоединения к низковольтным системам без защитного устройства, таким образом, обеспечивая безопасность соединения в любом месте системы вплоть до трансформатора питания без риска повреждения из-за больших переходных бросков.

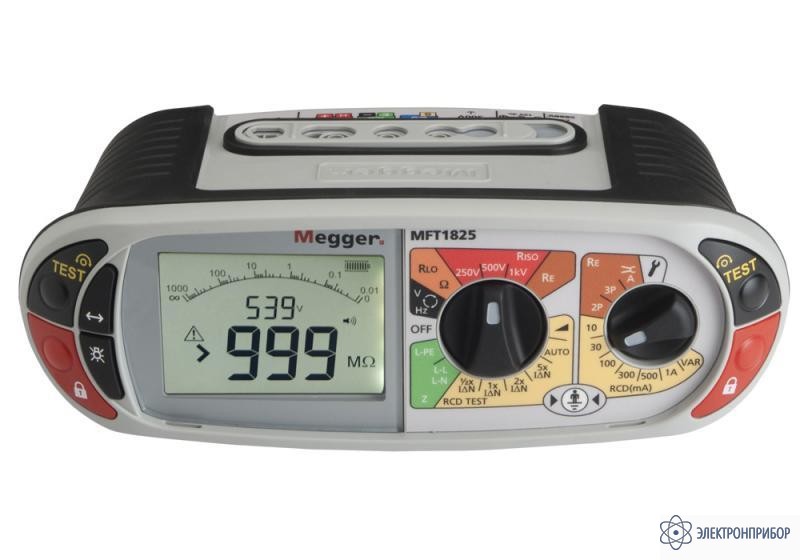

    Уникальный современный дизайн прибора MFT1825 позволяет его эксплуатировать, когда он стоит на полу или подвешен у пояса оператора с помощью поставляемого наплечного ремня, либо удерживать его во время работы одной рукой. Двойные кнопки TEST и LOCK – по одной паре с каждой стороны – обеспечивают легкую работу с прибором как левой, так и правой рукой.

    Использование кодированных цветом поворотных органов управления обеспечивает легкость и простоту выбора диапазона. Это также снижает риск использования неверной функции или диапазона. В тестере MFT1825 используется запатентованный компанией Megger большой, легкочитаемый дисплей с подсветкой и цифровой/аналоговой (в виде дугообразной шкалы) формами индикации данных. Аналоговая форма обеспечивает индикацию флуктуирующих показаний, а цифровая – возможность регистрации точных результатов. Этот двойной дисплей показывает параметры тестирования одновременно с измеряемой величиной, например, выходным напряжением при испытании изоляции или значением сопротивления в MΩ.

    Визуальные и звуковые предупреждения об опасных ситуациях являются главными при тестировании высокоэнергетических систем. Тестер MFT1825 включает в себя полную защиту входа и функции предупреждения при появлении напряжения опасной величины. Если имеется напряжение в цепи во время измерения сопротивления изоляции или контроля целостности, то его величина отображается на экране. Если оно превышает безопасный уровень, то дальнейшее испытание блокируется, и выдаются предупреждающие звуковые сигналы, обеспечивая дополнительный уровень безопасности.

    Защищенный и полностью соответствующий всем требованиям Координирующего документа 60364 на основе ряда стандартов, включая VDE 0100 и BS7671, новый тестор MFT1825 реализует все самые современные технологии измерения в компактном легком исполнении, полностью защищенном и применимом, как для однофазных, так и трехфазных электрических установок.

    Новые функции включают в себя: двухпроводную технологию тестирования контура короткого замыкания без срабатывания УЗО, полное тестирование УЗО в том числе и типа В, а также самый современный бесконтактный способ измерения сопротивления на землю.

    Тестер MFT1825 предназначен для использования в жестких условиях эксплуатации и имеет исключительно высокий уровень надежности. Он имеют резиновое покрытие корпуса для дополнительной защиты и лучшего удерживания прибора. Класс защиты прибора от пыли и влаги – IP54, а уровень безопасности CAT IV по EN61010.

    Тестер MFT1825 имеет одну из лучших в классе защиту входа от ошибок коммутации и переходных напряжений, что не обеспечивают другие тестеры.

    Работа с прибором MFT1825 наглядна и проста – он не имеет никаких скрытых меню или трудных для понимания экранов.

    Тесты выбираются легко, используя поворотные переключатели с цветной кодировкой, а результаты испытаний отображаются на высококонтрастном двойном дисплее с подсветкой.

    В стандартную комплектацию тестера MFT1825 входит 3-х проводной испытательный кабель и силовой соединительный кабель, коммутируемый щуп для быстрого и простого выполнения тестирования, а также полный сертификат калибровки на 12 месяцев и 3-х летняя гарантия. Весь комплект прибора размещен в прочном формованном корпусе с отделением для дополнительных принадлежностей, например, испытательного комплекта для измерения сопротивления на землю, включающего в себя 2 стержня и 3 длинных испытательных провода.

    Особенности многофункционального тестера MFT1825

    • Простота выбора тестов, обозначенных цветом, и легкость использования благодаря большому яркому дисплею с подсветкой
    • Двухпроводное тестирование контура короткого замыкания без срабатывания УЗО для быстрого получения воспроизводимых результатов
    • Индикация порядка чередования фаз для проверки вращающихся машин
    • Тестирование без заземления 3-хфазных УЗО и УЗО типа В для промышленного применения
    • 3-х зажимное измерение сопротивления заземления и бесстержневое тестирование для измерения сопротивления
    • Уровень безопасности CAT IV по EN61010 и прочный корпус исполнения IP54

  • Технические характеристики тестера MFT1825

    Параметр Значение
    Измерение сопротивления изоляции
    Выходное напряжение 0% +20% при номинальной нагрузке или меньше
    Погрешность отображения напряжения ±3% ±3 цифры, ±0.5% от номинального напряжения
    Ток короткого замыкания 1.5 мА номинальный испытательный ток
    Испытательный ток на нагрузке 1 мА при минимально допустимых параметрах изоляции
    Погрешность измерения
    1000 В 10 kΩ ~ 999 MΩ ±3% ±2 цифры
    500 В 10 kΩ ~ 500 MΩ ±3% ±2 цифры
    >500 MΩ ±10% ±4 цифры
    250 В 10 kΩ ~ 250 MΩ ±3% ±2 цифры
    >250 MΩ ±10% ±4 цифры
    Контроль целостности цепи / измерение сопротивления
    0.01 Ω ~ 99.9 Ω ±2% ±2 цифры
    100 Ω ~ 99.9 kΩ ±5% ±2 цифры
    Напряжение разомкнутой цепи 5 В ±1 В
    Испытательный ток (0 Ω ~ 9.99 Ω) 205 мА или 15 мА (выбирается пользователем) ± 5 мА
    Тестирование контура короткого замыкания
    Подводимое напряжение фаза/земля 48 В ~ 280 В (45 Гц ~ 65 Гц)
    Подводимое напряжение фаза/фаза 48 В ~ 280 В (45 Гц ~ 65 Гц)
    Погрешность тестов фаза-нейтраль / фаза-фаза ±5% ±5 цифр
    Погрешность тестов фаза-земля* 0.1 Ω ~ 39.9 Ω 40.0 Ω ~ 1000 Ω
    ±5% ±5 цифр ± порог шума ±10% ±5 цифр
    Диапазон отображения 0.01 Ω ~ 1000 Ω
    Диапазон ожидаемого тока короткого замыкания при тесте фаза-земля 20 кA
    Диапазон максимального ожидаемого тока короткого замыкания при тесте фаза-фаза 20 кA
    Тесты УЗО
    Подача вплоть до 100 мА 48 В ~ 480 В (45 Гц ~ 65 Гц)
    Подача вплоть до 1 A 48 В ~ 280 В
    Тип УЗО Тип AC, A, S
    Тест без срабатывания УЗО (1/2xI) –10% ~ –0%
    Тест со срабатыванием УЗО (1xI, 2xI и 5xI) +0% ~ +10%
    Напряжение прикасания (0 ~ 253 В) +5% +15% ±0.5 В
    Время срабатывания ±1% ±1 мс
    Ток срабатывания ±5%
    Пошаговое увеличение с переменным шагом (в зависимости от УЗО) 10 мА ~ 50 мА - Шаги 1 мА
    50 мА ~ 500 мА - Шаги 5 мА
    500 мА ~ 1000 мА - Шаги 10 мА
    Измерение параметров сети
    Напряжение 10 V ~ 600 В (15 ~ 400 Гц)
    Индикация последовательности фаз L1–L2–L3 и L1–L3–L2
    Частота 15 Гц ~ 99 Гц ±0.5% ±1 цифра
    100 Гц ~ 400 Гц ±2.0% ±2 цифры
    Разрешение по частоте 0.1 Гц
    Измерение сопротивления на землю
    Разрешение 0.01 Ω
    Ток 0.45 мА или 4.5 мА
    Подавление помех 20 В от пика до пика (7 В СКЗ)
    Макс. сопротивления щупов Rp и Rc 100 kΩ при 50 В 5 kΩ при 25 В 2 и 3 полюсный метод (0.01 Ω ~ 1.999 kΩ) ±2.0% ±3 цифры
    Дистанционный метод (1.00 Ω ~ 1.999 kΩ) ±5.0% ±3 цифры
    Бесстержневой метод (1.00 Ω ~ 199 Ω) ±7.0% ±3 цифры
    Измерение тока (через дополнительные токовые клещи)
    Погрешность ±5.0% ±3 цифры
    Диапазон От 0.1 мА до 200 A перемен. тока
    Разрешение 0.1 мА
    Вход для сигнала датчика в мВ, включая датчик температуры (отдельный модуль другой фирмы)
    Погрешность ±1.0% ±2 цифры
    Диапазон От 0.0 мВ до ±199.9 мВ пост. тока
    Разрешение 0.1 мВ
    Общие данные
    Питание Щелочные аккумуляторы IEC LR6 тип AA (6 элементов – в комплекте)
    Стандарты безопасности IEC 61010-1:2010
    IEC 61010-30:2010
    IEC 61010-031:2008
    600 V Cat III / 300 V Cat IV (макс. междуфазное напряжение 600 В)
    IEC 61557:2007 части от 1 до 10
    Электромагнитная совместимость В соответствии с IEC 61326, редакция 2, класс размещения В
    Температура (рабочая) -10 °C ~ +55 °C
    Температура (хранения) -25 °C ~ +70 °C
    Относительная влажность (рабочая) 90% при +40 °C макс.
    Макс. высота над уровнем моря 2000 м
    Масса 1 кг (с батареями, включая кейс)
    Степень защиты от влаги и пыли IP54
    Температура калибровки +20 °C
    Температурный коэффициент <0,1% на °C

    *При нормальных условиях

    Для тестирования при различных условиях окружающей среды обращайтесь к рабочим характеристикам тестеров

  • Комплект поставки MFT1825

    № Наименование Количество
    1. Тестер MFT1825 1
    2. Руководство по быстрому запуску (твердая копия) 1
    3. Полное руководство по эксплуатации на CD 1
    4. Сертификат калибровки 1
    5. Коммутируемый щуп SP5 1
    6. Наплечный ремень с эмблемой Megger 1
    7. Комплект 3-х проводного кабеля со щупами и зажимами 1
    8. Испытательный кабель с сетевым штепселем для ЕС SIA45 1

    Дополнительная комплектация MFT1825:

    (Поставляется по отдельному заказу)

    № Наименование
    1. Коммутируемый щуп (силиконовый)
    2. Коммутируемый щуп (силиконовый) с предохранителем 10 А и щупами и зажимами
    3. Мягкий кейс для переноски прибора/документации
    4. Набор для измерения сопротивления заземления с использованием стержней
    5. Провод для прикуривателя – зарядка от 12 В пост. тока
    6. Удлиненный испытательный провод 30 м ETL30
    7. Удлиненный испытательный провод 50 м ETL50
