Многофункциональные измерители параметров электробезопасности

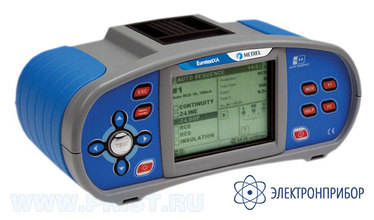

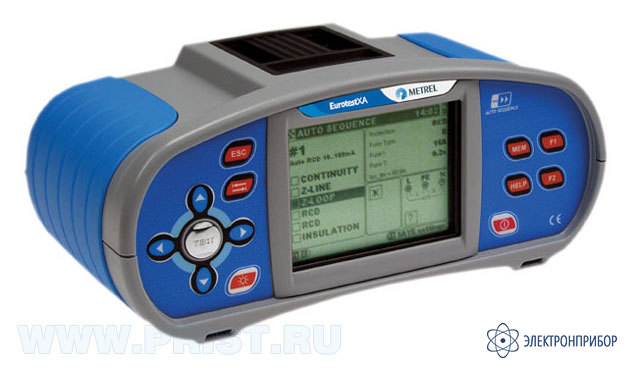

MI 3105 — многофункциональный электрический тестер для измерения параметров электрических сетей и электрооборудования

Код товара: 22741
  • 41923-09

    Назначение прибора MI 3105:

    Прибор EurotestXA сконструирован в соответствии с международным стандартом IEC / EN 61557. Запатентованная компанией Metrel технология автоматического тестирования AUTO SEQUENCE® позволяет проводить измерения в 5 раз быстрее, чем обычно. Встроенная память имеет 10-уровневую структуру. В прибор встроена таблица характеристик предохранителей и УЗО; есть возможность тестирования УЗО типа В. Имеется ряд дополнительных функций: измерение освещенности, поиск скрытых кабелей и коммуникаций, измерение удельного сопротивления грунта. Наличие данных характеристик делает EurotestXA прибором высочайшего класса!

    Функции прибора MI 3105:

    • Измерение сопротивления изоляции постоянному току;
    • Проверка непрерывности защитных проводников;
    • Измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
    • Проверка параметров УЗО;
    • Контроль правильности чередования фаз в трехфазных системах;
    • Измерение сопротивления заземления по 3-х проводной схеме, по 3-х проводной схеме с использованием одних клещей, а также с помощью метода 2-х клещей;
    • Измерение и отображение напряжения в режиме реального времени;
    • Измерение истинно среднеквадратического значения тока (ИСКЗ);
    • Обнаружение скрытых коммуникаций, кабелей, предохранителей;
    • Измерение удельного сопротивления грунта;
    • Измерение освещенности с помощью дополнительного датчика.

    Отличительные особенности прибора MI 3105:

    • Процедура автоматического тестирования AUTO SEQUENCE®
    • Большой матричный дисплей (320 х 240 пикс.) с подсветкой обеспечивает отличное качество отображения информации.
    • Встроенная память основана на профессионально организованной 10-уровневой структуре и позволяет сохранять более 2000 измерений.
    • Встроенная клавиатура QUERTY позволяет вносить названия объектов измерения согласно структуре электроустановки.
    • Отображение напряжения в режиме реального времени позволяет контролировать уровни напряжения L-L, L-N, L-PE во время измерений.
    • Встроенная таблица характеристик предохранителей и УЗО обеспечивает быструю оценку результатов в виде «Соответствует/ Не соответствует».
    • Измерение параметров стандартных и селективных УЗО АС, А и В типов; функция измерения напряжения прикосновения без отключения УЗО.
    • Возможность проверки целостности защитных проводников при наличии сетевого напряжения, в том числе при встроенном УЗО.
    • Опциональный адаптер Euro-Z 290 A позволяет проводить очень точные измерения полного сопротивления линии и контура (функ-ция используется при измерениях в распределительных сетях и трансформаторах).
    • Измерение токов TRMS, в том числе токов утечки с помощью токовых клещей.
    • Номинальная рабочая частота от 15 до 500 Гц позволяет применять прибор в различных областях.
    • Проверенная методика измерения заземления, при которой исключается влияние блуждающих токов.
    • Возможность измерения удельного сопротивления грунта с помощью опционального с-адаптера.
    • Поддержка систем TN, ТТ, IT.
    • Многофункциональный щуп “commander” с сетевой вилкой обеспечивает быстрое проведение измерений.
    • ПО Eurolink PRO / PRO Plus позволяет быстро генерировать протоколы измерений.
    • Набор перезаряжаемых батарей и зарядное устройство включены в стандартный комплект поставки.
    • Размеры (в мм): 230 x 103 x 115.
    • Масса (без батарей): 1,3 кг.

  • Технические характеристики прибора MI 3105:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Сопротивление изоляции U=50 В,100 В,250 В:
    R: 0,00 …19,99 MОм
    20,0 … 99,9 МОм
    100,0 … 199,9 МОм
    U= 500 В, 1 кВ:
    R: 0,00 …19,99 MОм
    20,0 … 199,9 МОм
    200 … 299 МОм
    300 … 1000 МОм
    0,01MОм
    0,1 МОм
    0,1 МОм

    0,01MОм
    0,1 МОм
    1 МОм
    1 МОм
    ±(5% от измер. + 5 емр)
    ±(10 % от измер.)
    ±(20 % от измер.)

    ±(5% от измер. + 3 емр)
    ±(10 % от измер.)
    ±(10 % от измер.)
    ±(20 % от измер.)
    Непрерывность защитного проводника при токе 200 мA (R200мА) 0,00 …19,99 Ом
    20,0 … 199,9 Ом
    200 … 1999 Ом    		 0,01 Ом
    0,1 Ом
    1 Ом    		 ±(3 % от измер. + 3 емр)
    ±(5 % от измер.)
    ±(5 % от измер.)
    Непрерывность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение) 0,0 …19,9 Ом
    20 … 1999 Ом    		 0,1 Ом
    1 Ом    		 ±(5% от измер. + 3 емр)
    ±(5% от измер. + 3 емр)
    Полное сопротивление линии 0,00 … 9,99 Ом
    10,0… 99,9 Ом
    100 … 999 Ом
    1,00 … 9,99 кОм
    10,0 …19,9 кОм    		 0,01 Ом
    0,1 Ом
    1 Ом
    10 Ом
    100 Ом    		 ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    Полное сопротивление контура 0,00 … 9,99 Ом
    10,0 …99,9 Ом
    100 …19999 Ом    		 0,01 Ом
    0,1 Ом
    1 Ом    		 ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    ±(5 % от измер.+ 5 емр)
    Напряжение 0 В ... 550 В 1 В ±(2 % от измер.+ 2 емр)
    Частота 0,00 Гц … 999,99 Гц 0,01 Гц ±(0,2 % от измер.+ 1 емр)
    Чередование фаз 1.2.3 или 3.2.1
    Параметры УЗО
    Номинальный ток IΔN 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
    Напряжение прикосновения Uc 0, 0 …19,9 В
    20,0…99,9 В    		 0,1 В
    0,1 В    		 (-0%/+15%) от измер. ± 10 емр
    (-0%/+15%) от измер.
    Время срабатывания 0,0 … 40,0 мс
    0,0 … макс. время (2000,0 мс)    		 0,1 мс
    0,1 мс    		 ±1 мс
    ±3 мс
    Ток срабатывания 0,2 x IΔN …1,1 x IΔN (тип AC)
    0,2 x IΔN …1,5 x IΔN (тип A, IΔN ≥30 мA)
    0,2 x IΔN …2,2 x IΔN (тип A,IΔN <30 мA)
    0,2 x IΔN …2,2 x IΔN (тип B)    		 0,05 x IΔN

    0,05 x IΔN

    0,05 x IΔN

    0,05 x IΔN    		 ±0,1 x IΔN

    ±0,1 x IΔN

    ±0,1 x IΔN

    ±0,1 x IΔN
    Сопротивление заземления (3-проводный метод, 3-проводный метод с использованием одних клещей) 0,00…19,99 Ом
    20,0…199,9 Ом
    200 …1999 Ом
    2000 …9999 Ом    		 0,01 Ом
    0,1 Ом
    1 Ом
    1 Ом    		 ±(3 % от измер. + 3 емр)
    ±(3 % от измер. + 3 емр)
    ± 5 % от измер.
    ± 10 % от измер.
    Сопротивление заземления (метод двух клещей) 0,00 …19,99 Ом
    20,0 …30,0 Ом
    30,1 …39,9 Ом    		 0,01 Ом
    0,1 Ом
    0,1 Ом    		 ±(10 % от измер. + 10 емр)
    ± 20 % от измер.
    ± 30 % от измер.
    Удельное сопротивление грунта 0,0 … 99,9 Ом·м
    100 … 999 Ом·м
    1,00 … 9,99 Ом·м
    10,0 … 99,9 Ом·м
    >100 Ом·м    		 0,1 Ом·м
    1 Ом·м
    0,01кОм·м
    0,1 кОм·м
    1 кОм·м    		 ± 5 % от измер.
    ± 5 % от измер.
    ± 5 % от измер.; ± 10 % от измер.
    ± 10 % от измер.; ± 20 % от измер.
    ± 20 % от измер.
    Освещенность 0,00 …19,99 лк
    20,0 …199,9 лк
    200 …1999 лк
    2,00 …19,99 клк    		 0,01 лк
    0,1 лк
    1 лк
    10 лк    		 ±(5 % от измер. + 2 емр)
    ±(5 % от измер. + 2 емр)
    ±(5 % от измер. + 2 емр)
    ±(5 % от измер. + 2 емр)
    Ток (ИСКЗ) 0,0 мA…99,9 мA
    100 мA…999 мA
    1,00 A .…19,99 A    		 0,1 мA
    1 мA
    0,01 A    		 ±(3 % от измер. + 3 емр)
    ±(3 % от измер. + 3 емр)
    ±(3 % от измер. + 3 емр)
    Тестирование варистора 0 … 625 В перем.тока; 0 … 1000 В пост.тока 1 В ±(3 % от измер. + 3 емр)
    Питание 6 x1,5 В AA алкал. батарей или 6 x1,2 В аккумул. батарей
    Категория перенапряжения 600 В CAT III; 300 В CAT IV
    Степень защиты Двойная изоляция
    Подключение к ПК RS-232 и USB

  • Комплект поставки MI 3105

    № Наименование Количество
    1. Прибор EurotestXA 1
    2. Щуп "commander" с вилкой Шуко, 1,5 м 1
    3. Универсальный измерительный кабель, 1,5 м 3
    4. Адаптер сетевого питания 1
    5. NiMh АА аккумуляторы 6
    6. Измерительные наконечники (синий, черный, зеленый) 3
    7. Зажим типа "крокодил" 3
    8. Кабель RS-232 1
    9. Кабель USB 1
    10. Мягкая сумка для переноски 1
    11. Мягкий ремень для переноски 1
    12. Программное обеспечение SW Eurolink PRO на CD 1
    13. Краткое руководство по эксплуатации 1
    14. Полное руководство по эксплуатации на CD 1
    15. Книга "Measurements on electric installations" на CD 1
    16. Свидетельство о калибровке 1
