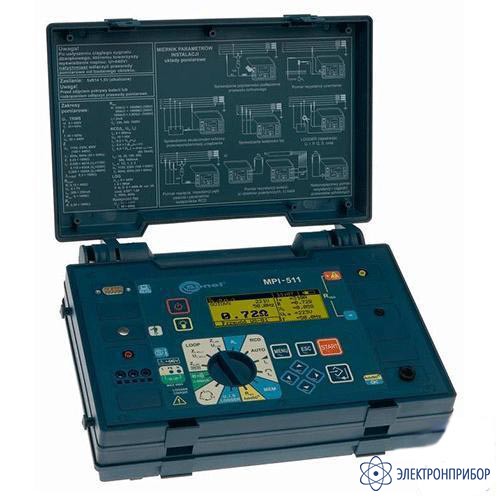

MPI-511 — измеритель параметров электробезопасности электроустановок

Код товара: 20528
  • 32600-07

    • Гарантия

      3 года

    • Госреестр СИ РФ

      32600-07

    • Производитель

      Sonel, Россия

    Назначение и область применения:

    Прибор MPI-511 предназначен для определения состояния технических мер защиты от поражения электрическим током электроустановок всех типов напряжением 220/380 В.

    Основные характеристики прибора MPI-511:

    • измерение сопротивления цепей "фаза-нуль" и "фаза-фаза" (полное, активное и реактивное);
    • автоматический расчёт значения ожидаемого тока короткого замыкания;
    • измерение сопротивления цепи "фаза-защитный проводник PE", не приводя к срабатыванию УЗО;
    • проверка целостности цепи;
    • измерение сопротивления заземляющих устройств;
    • измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
    • измерение и регистрация переменного тока, напряжения и частоты измеряемой цепи, мощности (полной, активной, реактивной), коэффициента мощности;
    • проверка переключателей УЗО типа АС, А и В с номинальными токами 10, 30, 100, 300, 500 и 1000 мА (ток и время отключения);
    • автоматический выбор диапазона измерения;
    • измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями - 250, 500 и 1000 В;
    • измерение сопротивления низким напряжением;
    • проверка последовательности чередования фаз;
    • память на 10000 отдельных результатов измерения;
    • дополнительная память регистратора 10000 ячеек;
    • передача данных в компьютер.

  • Основные технические характеристики измерителя MPI-511:

    «е.м.р.» — единица младшего разряда

    Измерение напряжения (кроме функции LOGGER)

    Диапазон Разрешение Основная погрешность
    0 ... 440 В 1 В ± (2 U + 2 е.м.р.)
    • Диапазон частоты 45 ... 65 Гц

    Измерение напряжения (для функции LOGGER)

    Диапазон Разрешение Основная погрешность
    0 ... 440 В 1 В ± (2 U + 2 е.м.р.)

    • Диапазон частоты 45 ... 65 Гц
    • True RMS

    Измерение частоты

    Диапазон Разрешение Основная погрешность
    45,0 ... 65,0 Гц 0,1 Гц ± (0,1% F + 1 е.м.р.)

    • Диапазон напряжения: 50 ... 440В

    Измерение тока (True RMS)


    Диапазон Разрешение Основная погрешность *
    0,0 ... 99,9 мА 0,1 мА ± (5% I + 3 е.м.р.)
    100 ... 999 мА 1 мА ± (5% I )
    1,00 ... 9,99 A 0,01 A ± (5% I )
    10,0 ... 99,9 A 0,1 A ± (5% I )
    100 ... 999 A 1 A ± (5% I )
    • Номинальная частота сети fn: 50Гц, 60 Гц

    * - Нужно дополнительно учесть ошибку клещей тока

    Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

    Диапазон [Вт], [ВА], [вар] Разрешение [Вт], [ВА], [вар] Погрешность основная *)
    0,00 ... 9,99 0,01 ± (7% S + 10 е.м.р.)
    10,0 ... 99,9 0,1 ± (7% S + 5 е.м.р.)
    100 ... 999 1 ± 7% S
    1,00k ... 9,99 к 0,01 к ± 7% S
    10,0k ... 99,9 к 0,1 к ± 7% S
    100k ... 440 к 1 к ± 7% S

    • Диапазон напряжений: 0 ... 440 В;
    • Диапазон токов: 0 ... 1000 A;
    • Номинальная частота сети fn: 50 Гц, 60 Гц;
    • Число фаз измеряемой цепи: 1;
    • Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01);

    *) U: 50 ... 440 В, I: 10 мA ... 1000 A
    Нужно учесть дополнительную ошибку токовых клещей.

    Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

    Измерение полного сопротивления петли Zs
    Диапазон измерений согласно IEC 61557: 0,25 ... 1999 Ом (для измерительного провода с сетевой вилкой):

    Диапазон Разрешение Погрешность основная
    0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.)
    20,0...199,9 Ом 0,1 Ом ± (5% Zs + 5 е.м.р.)
    200...1999 Ом 1 Ом ± (5% Zs + 5 е.м.р.)
    • Номинальное напряжение работы Unl-n / Unl-l: 115/200 В, 220/380 В, 230/400 В;
    • Рабочий диапазон напряжений: 100 ... 250 В (для ZL-PE и ZL-n) или 100 ... 440 В (для ZL-L )
    • Номинальная частота сети fn: 50 Гц, 60 Гц;
    • Рабочий диапазон частоты: 45 ... 65 Гц;
    • Максимальный ток (для 400 В): 40 А (10 мс);
    • Контроль правильности зажима РЕ при помощи электрода касания (для ZL-PE)

    Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

    Диапазон Разрешение Погрешность основная
    0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.)
    20,0...199,9 Ом 0,1 Ом ± (5% Zs + 5 е.м.р.)

    • Расчет и отображение для Zs< 200 Ом

    Измерение ожидаемого тока короткого замыкания Ik

    Диапазоны измерения согласно IEC 61557 (для измерительного провода с сетевой вилкой):

    • 0,058 ... 467 A для Un= 115 В;
    • 0,100 ... 813 A для Un= 200 В, только ZL-L;
    • 0,110 ... 894 A для Un= 220 В;
    • 0,115 ... 935 A для Un= 230 В;
    • 0,190 ... 1545 A для Un= 380 В, только ZL-L;
    • 0,200 ... 1626 A для Un= 400 В, только ZL-L;
    Диапазон отображения Разрешение Основная погрешность
    0,058 ... 1,999 A 0,001 A Рассчитывается на основании погрешности для петли короткого замыкания
    2,00 ... 19,99 A 0,01 A
    20,0 ... 199,9 A 0,1 A
    200 ... 1999 A 1 A
    2,00 ... 19,99 кA 0,01 кA
    20,0 ... 40,0 кA 0,1 кA

    Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)

    Измерение сопротивления петли короткого замыкания Zs

    Диапазон измерения согласно IEC 61557: 0,5 ... 1999 Ом

    Диапазон отображения Разрешение Основная погрешность
    0 ... 19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
    20,0 ... 199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
    200 ... 1999 Ом 1 Ом ± (6% Zs+ 5 е.м.р.)

    • Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
    • Номинальное рабочее напряжение Un: 115 В, 220 В, 230 В;
    • Рабочий диапазон напряжений: 100 ... 250 В;
    • Номинальная частота сети fn: 50 Гц, 60 Гц;
    • Рабочий диапазон частоты: 45 ... 65 Гц;
    • Контроль правильности соединения зажима PE при помощи электрода касания.

    Показания сопротивления петли короткого замыкания: активного Rsи реактивного Xs

    Диапазон отображения Разрешение Основная погрешность
    0..19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
    20,0..199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)

    • Расчет и отображение для величины Zs< 200 Ом

    Показания тока короткого замыкания Iк
    Диапазоны измерения согласно IEC 61557:

    • 0,058 ... 230 A для Un= 115 В;
    • 0,100 ... 400 A для Un= 200 В;
    • 0,110 ... 44 A для Un= 220 В;
    • 0,115 ... 460 A для Un= 230 В;
    • 0,190 ... 760 A для Un= 380 В;
    • 0,200 ... 800 A для Un= 400 В.
    Диапазон отображения Разрешение Основная погрешность
    0,058 ... 1,999 A 0,001 A Рассчитывается на основании погрешности для петли короткого замыкания
    2,00 ... 19,99 A 0,01 A
    20,0 ... 199,9 A 0,1 A
    200 ... 1999 A 1 A
    2,00 ... 19,99 кA 0,01 кA
    20,0 ... 40,0 кA 0,1 кA

    Измерение параметров отключения выключателей УЗО

    • Номинальное напряжение работы Un: 115 В, 220 В, 230 В;
    • Рабочий диапазон напряжений: 100 ... 250 В;
    • Номинальная частота сети fn: 50 Гц, 60 Гц;
    • Рабочий диапазон частоты: 45 ... 65 Гц.

    Тест отключения УЗО и измерение времени отключения tA (для функции измерения tA)
    Диапазон измерений согласно IEC 61557: 0 мс ... до верхней границы отображаемой величины

    Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
    Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)
    1 IΔn
    2 IΔn 0 ... 150 мс
    5 IΔn 0 ... 40 мс
    Селективный 0,5 IΔn 0..500 мс
    1 IΔn
    2 IΔn 0 ... 200 мс
    5 IΔn 0 ... 150 мс

    • Точность установки дифференцированного тока:

    для 1* IΔn, 2* IΔnи 5* IΔn - 0..8%;
    для 0,5* IΔn - -8..0%.

    Измерение сопротивления заземляющего устройства RE

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мА 0,01 кОм ... 5,00 кОм 0,01 кОм 4 мА 0 ... +10% RE ± 8 е.м.р.
    30 мA 0,01 кОм ... 1,66 кОм 12 мА 0 ... +10% RE ± 5 е.м.р.
    100 мA 1 Ом ... 500 Ом 1 Ом 40 мA 0 ... +5% RE ± 5 е.м.р.
    300 мA 1 Ом ... 166 Ом 120 мA
    500 мA 1 Ом ... 100 Ом 200 мA
    1000 мA 1 Ом ... 50 Ом 400 мA

    Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

    Диапазон измерения согласно IEC 61557: 10 ... 50В

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 0 ... 50 В 0,1 В 4 мA 0 ... 10% UB ± 5 е.м.р.
    30 мA 12 мA
    100 мA 40 мA
    300 мA 120 мA
    500 мA 200 мA
    1000 мA 400 мA

    Измерение тока отключения IA для синусоидального дифференциального тока

    Диапазон измерения согласно IEC 61557: (0,3 ... 1,0) IΔn

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 3,3 ... 10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
    30 мA 9,0 ... 30,0 мA
    100 мA 33 ... 100 мA 1 мA
    300 мA 90 ... 300 мA
    500 мA 150 ... 500 мA
    1000 мA 330 ... 1000 мA
    • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
    • Время протекания тока измерения - макс. 3200 мс.

    Измерение тока отключения УЗО (IA) для дифференциального постоянного пульсирующего тока

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 4,0 ... 20,0 мA 0,1 мA 0,4 × IΔn..2,0 × IΔn ± 14 % IΔn
    30 мA 12,0 ... 30,0 мA 0,4 × IΔn..1,4 × IΔn ±10 % IΔn
    100 мA 40 ... 140 мA 1 мA
    300 мA 120 ... 420 мA
    500 мA 200 ... 700 мA
    1000 мA 400 ... 1400 мA
    • Возможно измерение для положительных или отрицательных полупериодов вынужденного тока утечки;
    • Время протекания тока измерения - макс. 3200 мс.

    Измерение тока отключения УЗО (IA) для постоянного пульсирующего дифференциального тока с постоянной составляющей 6мA

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 4,0 ... 20,0 мA 0,1 мA 0,4 × IΔn..2,0 × IΔn ± 14 % IΔn
    30 мA 12,0 ... 30,0 мA 0,4 × IΔn..1,4 × IΔn ±10 % IΔn
    100 мA 40 ... 140 мA 1 мA
    300 мA 120 ... 420 мA
    500 мA 200 ... 700 мA
    1000 мA 400 ... 1400 мA
    • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
    • Время протекания тока измерения - макс. 3200 мс.

    Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока

    Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
    10 мA 4,0 ... 20,0 мA 0,1 мA 0,4 × IΔn..2,0 × IΔn ± 14 % IΔn
    30 мA 12 ... 60 мA 1 мA
    100 мA 40 ... 200 мA
    300 мA 120 ... 600 мA
    • Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
    • Время протекания тока измерения - макс. 3200 мс

    Измерение сопротивления заземляющего устройства ( RE)

    Диапазон Разрешение Основная погрешность
    0,00 ... 19,99 Ом 0,01 Ом ± (5% RE+ 5 е.м.р.)
    20,0 ... 199,9 Ом 0,1 Ом ± (5% RE+ 5 е.м.р.)
    200 ... 1999 Ом 1 Ом ± (5% RE+ 5 е.м.р.)
    • Номинальное напряжение цепи, используемой в качестве дополнительного источника Un: 115 В, 220 В, 230 В (100 ... 250 В);
    • Номинальная частота дополнительной цепи fn: 50 Гц, 60 Гц (45 ... 65 Гц);
    • Максимальный ток измерения (для Un=230 В): 23 A (10 мс).

    Измерение целостности цепи и сопротивления низким напряжением

    Измерение целостности защитных и компенсационных соединений током ± 200 мA

    Диапазон Разрешение Основная погрешность
    0,00 ... 19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
    20,0 ... 199,9 Ом 0,1 Ом
    200 ... 400 Ом 1 Ом
    • Напряжение на открытых зажимах: 4 ... 7 В;
    • Исходящий ток при R < 2 Ом: мин. 200 мA;
    • Компенсация сопротивления измерительных проводов;
    • Измерения для тока обеих поляризаций.

    Измерение целостности цепи малым током

    Диапазон Разрешение Основная погрешность
    0,00 ... 19,99 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
    200 ... 2000 Ом 1 Ом
    • Напряжение на открытых зажимах: 4 ... 7 В;
    • Исходящий ток < 7 мA;
    • Звуковой сигнал для измеряемого сопротивления < 30 Ом;
    • Компенсация сопротивления измерительных проводов.

    Измерение сопротивления изоляции

    Диапазон измерения согласно IEC 61557-2 для Un= 250 В: 250 кОм ... 1000 MОм

    Диапазон отображения для Un= 250В Разрешение Основная погрешность
    0 ... 1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00 ... 19,99 MОм 0,01 MОм
    20,0 ... 199,9 MОм 0,1 MОм
    200 ... 1000 MОм 1 MОм

    Диапазон измерения согласно IEC 61557-2 для Un= 500 В: 500 кОм ... 1999 MОм

    Диапазон отображения для Un= 500В Разрешение Основная погрешность
    0 ... 1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00 ... 19,99 MОм 0,01 MОм
    20,0 ... 199,9 MОм 0,1 MОм
    200 ... 1999 MОм 1 MОм

    Диапазон измерения согласно IEC 61557-2 для Un= 1000 В: 1000 кОм ... 3,00 ГОм

    Диапазон отображения для Un= 1000В Разрешение Основная погрешность
    0 ... 1999 кОм 1 кОм ± (3% RISO+ 8 е.м.р.)
    2,00 ... 19,99 MОм 0,01 MОм
    20,0 ... 199,9 MОм 0,1 MОм
    200 ... 1999 MОм 1 MОм
    200 ... 1999 MОм 1 MОм
    2,00 ... 3,00 ГОм 0,01 ГОм ± (4% RISO+ 6 е.м.р.)
    • Напряжения измерения: 250 В, 500 В и 1000 В;
    • Точность подачи напряжения (Robc [Ом] ≥ 1000*UN [В]): - 0 + 10% от установленной величины;
    • Обнаружение опасного напряжения перед замером;
    • Разрядка измеряемого объекта;
    • Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
    • Измерение напряжения на клеммах +RISO, -RISOв диапазоне: 0..600 В.

    Последовательность фаз

    • Указания последовательности фаз: соответствующая, несоответствующая;
    • Диапазон напряжений сети UL-L: 100 ... 440 В (45 ... 65 Гц);
    • Отображение величины межфазных напряжений.

    Регистратор напряжения и переменного тока

    • Регистрация напряжения UL-n: 0 ... 440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER);
    • Диапазон регистрации частоты: 45 ... 65 Гц;
    • Регистрация тока (параметры как для измерения тока);
    • Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности);
    • Частота проб: 1 ... 99 с (каждую 1сек);
    • Число проб: 40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности);
    • Отображаемые величины: средняя, максимум, минимум и отношение % к номинальной величине.

    Дополнительные технические характеристики измерителя MPI-511:

    Наименование параметра Значение
    Габариты (Ш x В x Г) 295 х 222 х 95 мм
    Масса 2,2 кг
    Дисплей графический 192?64 точек
    Питание измерителя элементы питания алкалиновые LR14 (5 шт)
    Температурный диапазон 0 ... +40°C
    Температура хранения -20 ... +60°C
    Количество измерений Z, RE или RCD (для элементов алкалиновых Panasonic POWERМАX 3) > 3000 (2 измерения / минуту)
    Количество измерений RISO или RCONT (для элементов алкалиновых Panasonic POWERМАX 3) > 2000
    Время до самовыключения 2 мин. (в режиме AUTO 3 мин.)
    Память результатов измерения 990 ячеек, 10000 записей
    Интерфейс порт RS-232
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности III 300 В согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP54
    Стандарт качества разработка, проект и производство согласно ISO 9001
    Прибор соответствует нормам IEC 61557

  • Комплект поставки MPI-511

    Наименование Количество
    Прибор 1
    Документация 1
    Ремни "Свободные руки" 1
    Зажим «Крокодил» изолированный жёлтый K02 1
    Аккумуляторная батарея NiMH SONEL-05 7,2V 1
    Кабель сетевой 1
    Зонд измерительный для забивки в грунт 30 см 1
    Зарядное устройство для аккумуляторов Z3 1
    Зажим «Крокодил» изолированный красный K02 1
    Кабель последовательного интерфейса RS-232 1
    Провод измерительный 25 м на катушке с разъемами "банан" красный 1
    Футляр с ремнём L1 1
    Адаптер WS-01 1

  • Дополнительная комплектация MPI-511

    Вид: кратко подробно
    Сортировать по: популярности наименованию цене

  • Рекомендуемые замены MPI-511

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
