MPI 520, MPI520
Многофункциональные измерители параметров электробезопасности

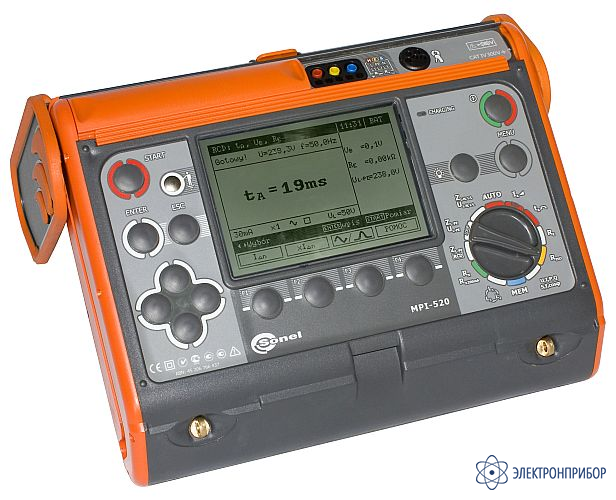

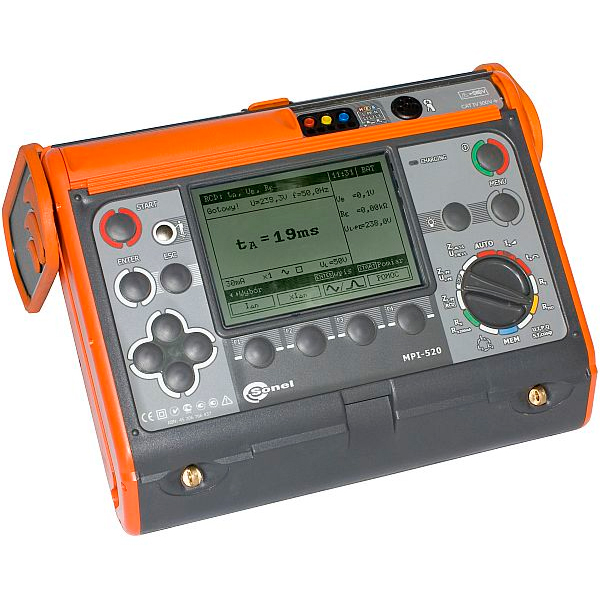

MPI-520 — измеритель параметров электробезопасности электроустановок
Код товара: 25853-
Акция
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
44170-10 до 12.03.2025
-
Производитель
-
Артикул
WMRUMPI520
Сертификаты
Назначение и область применения измерителя MPI-520:
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Основные характеристики измерителя MPI-520:
Измерители параметров электробезопасности электроустановок MPI-520 предназначены для измерения:
- Действующего значения фазного и междуфазного напряжения переменного тока;
- Частоты переменного тока
- Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
- Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
- Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
- Силы тока отключения УЗО для дифференциального постоянного тока;
- Времени отключения сети при срабатывании УЗО;
- Сопротивления защитного заземления;
- Напряжения прикосновения относительно номинального дифференциального тока;
- Напряжения переменного тока помех;
- Сопротивления заземляющего устройства по 3-х полюсному методу;
- Сопротивления защитных проводников;
- Электрического сопротивления малым током;
- Сопротивления электроизоляции.
Для вычисления:
- Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Для контроля:
- Целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для проверки:
- Последовательности чередования фаз и перекоса фаз по напряжению.
Для регистрации:
- Переменного тока и напряжения;
- Частоты;
- Мощности: полной, активной и реактивной, а также коэффициента мощности.
Для запоминания и передачи в компьютер:
- Данных измерений и вычислений.
-
-
Технические характеристики измерителя MPI-520:
- Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В;
- Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
- Обнаружение опасного напряжения перед началом измерения;
- Разряд емкости измеряемого объекта;
- Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
- Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
- Измерительный ток < 2 мА.
Последовательность фаз
- Указания последовательности фаз: прямая, обратная;
- Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц);
- Отображение величины межфазных напряжений.
Дополнительные технические характеристики измерителя MPI-520:
Параметр Значения Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557 Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1 Степень защиты корпуса согласно PN-EN 60529 IP54 Питание измерителя пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт) Температура хранения -20…+70 °C Температура рабочая 0…+50 °C Время до самовыключения 120 секунд Количество измерений Z, RE или RCD (для щелочных элементов питания) >3000 (2 измерения / минуту) Количество измерений RISO или RCONT (для щелочных элементов питания) >2000 Память результатов измерения 990 ячеек, 57500 результатов Интерфейс USB Габаритные размеры, мм 288х223х75 Масса, кг 2,2 -
Комплект поставки MPI-520
№ Наименование Описание Фото Количество Индекс 1 Измеритель параметров электробезопасности электроустановок MPI-520 Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
1 WMRUMPI520 2 Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты приборами MPI-510, MPI-511 и записи результатов в память при подключении к розеткам.
1 WAADAWS03 3 Адаптер автомобильный (12В) Устройство для зарядки элементов питания приборов MRU-120, MRU-200, MPI-525, MPI-520 от автомобильной сети.
1 WAPRZLAD12SAM 4 Аккумуляторная батарея NiMH SONEL-07 4,8V Пакет аккумуляторов (аккумуляторный отсек+аккумулятор) NiMH 4,8В 4,2 Ач.
1 WAAKU07 5 Зажим «Крокодил» изолированный жёлтый K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.
1 WAKROYE20K02 6 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.
1 WAKRORE20K02 7 Зарядное устройство для аккумуляторов Z7 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525, TM-2501, TM-5001, TE-30.
1 WAZASZ7CZ 8 Зонд измерительный для забивки в грунт 30 см Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511.
2 WASONG30 9 Зонд острый с разъемом «банан» голубой Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".
1 WASONBUOGB1 10 Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".
1 WASONYEOGB1 11 Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".
1 WASONREOGB1 12 Кабель последовательного интерфейса USB Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".
1 WAPRZUSB 13 Кабель сетевой Предназначен для зарядки аккумуляторов приборов.
1 WAPRZLAD230CZ 14 Комплект ремней «Свободные руки» Предназначены для освобождения рук при проведении измерений.
1 WAPOZSZEKPL 15 Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В.
1 WAPRZ1X2BUBB 16 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В.
1 WAPRZ1X2YEBB 17 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В.
1 WAPRZ1X2REBB 18 Провод измерительный 25 м на катушке с разъемами «банан» красный Используется для проведения измерений приборами серии MRU, MPI и LKZ-700.
1 WAPRZ025REBBSZ 19 Провод измерительный 50 м на катушке с разъемами «банан» желтый Предназначен для проведения измерений сопротивления заземляющих устройств и удельного сопротивления земли приборами серии MRU, MPI.
1 WAPRZ050YEBBSZ 20 Футляр L2 Предназначен транспортировки прибора.
1 WAFUTL2 -
