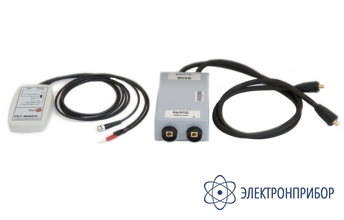

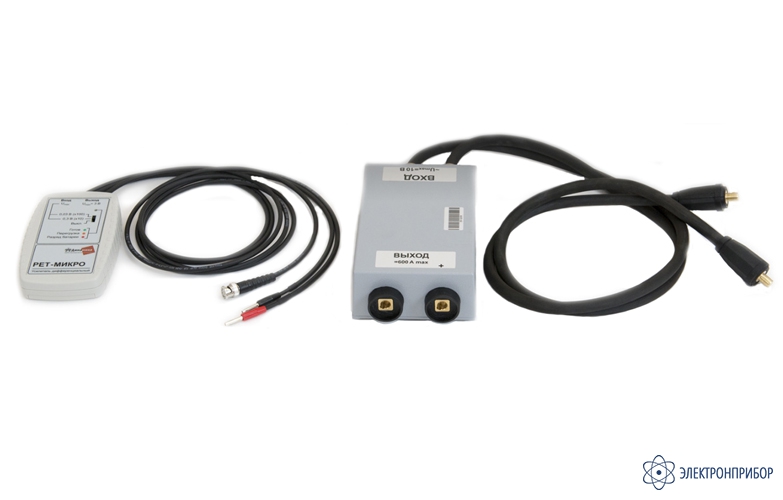

РЕТ-МИКРО — блок выпрямительный и усилитель дифференциальный для РЕТОМ-21 и РЕТОМ-25

Код товара: 36625

  • Назначение блока выпрямительного и усилителя дифференциального для РЕТОМ-21 РЕТ-МИКРО:

    Комплект РЕТ-МИКРО, состоящий из выпрямительного блока и дифференциального усилителя, предназначен для расширения функциональных возможностей комплексов РЕТОМ-21 и РЕТОМ-25 и позволяет проверять автоматические выключатели постоянного тока, а также измерять переходное сопротивление от 1 мкОм (для РЕТОМ-21) и 3 мкОМ (для РЕТОМ-25) с относительной погрешностью не более 2%.

    Описание блока выпрямительного (БВ):

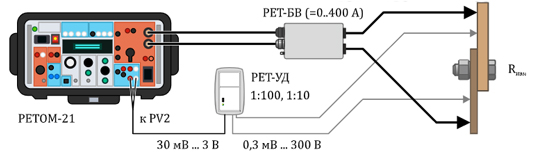

    Блок выпрямительный представляет собой выпрямитель, позволяющий повысить выдаваемый постоянный ток комплексов РЕТОМ-21 и РЕТОМ-25 до 400 А и 150 А соответственно. Он предназначен для проверки автоматических выключателей постоянного тока и измерения переходного сопротивления. Для подключения блока к выходу I5 приборов РЕТОМ-21 и РЕТОМ-25 используются силовые кабели, входящие в комплект поставки комплексов.

    Описание усилителя дифференциального (УД):

    Усилитель дифференциальный позволяет повысить порог чувствительности приборов РЕТОМ-21 и РЕТОМ-25 для измерения малых уровней напряжения. В диапазоне от 0,3 мВ до 300 мВ погрешность усиления составляет 0,5%. Блок имеет два коэффициента усиления – 1:10, 1:100. Максимальное выходное напряжение – 3 В. Усилитель подключается к входу PV2 приборов РЕТОМ-21 и РЕТОМ-25, при этом на дисплее прибора отображается измеренное значение, учитывающее коэффициент усиления, что представляет удобство для пользователя.

  • Технические характеристики комплекта РЕТ-МИКРО:

    Параметр Значение
    Блок выпрямительный
    Вид испытательного тока выпрямленный, несглаженный
    Максимальное входное напряжение 10 В
    Максимальное значение выходного тока при работе совместно с РЕТОМ-21 400 А
    Длина входных кабелей, не менее 1 м
    Диапазон рабочих температур от - 20 до + 50 °С
    Габариты блока (без кабелей), не более 235 х 120 х 65 мм
    Масса блока, не более 5 кг
    Усилитель дифференциальный
    Максимальное входное напряжение при Ку = 10 300 мВ
    Максимальное входное напряжение при Ку = 100 30 мВ
    Максимальное входное напряжение 3 В
    Длина кабелей, не менее 1,5 м
    Диапазон рабочих температур от - 20 до + 50 °С
    Габариты блока (без кабелей), не более 145 х 92 х 35 мм
    Масса блока, не более 0,3 кг

  • Комплект поставки РЕТ-МИКРО

    № Наименование Количество
    1 Блок выпрямительный и усилитель дифференциальный для РЕТОМ-21 и РЕТОМ-25 РЕТ-МИКРО 1
