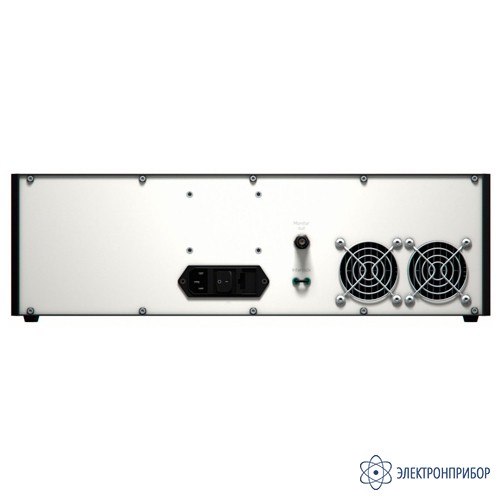

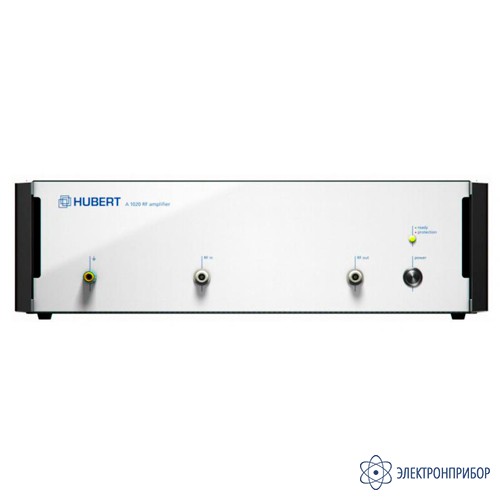

A-1020-75-400 — усилитель мощности ВЧ (до 400 МГц)

Код товара: 45270
  • Усилитель мощности вч (до 400 мгц) A-1020-75-400 Усилитель мощности вч (до 400 мгц) A-1020-75-400

    Особенности усилителя мощности ВЧ (до 400 МГц) A-1020-75-400:

    • Универсальность применения благодаря входному и выходному импедансу 50 Ом;
    • Ультраширокая полоса частот;
    • Высокая линейность обеспечивает точное воспроизведение сигналов с любыми типами модуляции;
    • Низкий уровень искажений;
    • Высокая стабильность;
    • Оптимизированная система охлаждения обеспечивает низкий уровень шума при малом весе;
    • Высокоэффективный блок питания с КПД близким к 1;
    • Дополнительный выход на монитор для контроля сигналов.

  • Технические характеристики усилителя мощности ВЧ (до 400 МГц) A-1020-75-400:

    Параметр Значение
    A-1020-25 A-1020-75-250 A-1020-75-300 A-1020-75-400
    Рабочий режим Класс A/AB
    Диапазон частот 100 кГц -250 МГц 10 кГц -250 МГц 100 кГц -300 МГц 100 кГц -400 МГц
    Выходная мощность номинальная 25 Вт 75 Вт 75 Вт 75 Вт
    Выходная мощность линейная при точке сжатия 1 дБ 20 Вт 50 Вт 50 Вт 50 Вт
    Выход на монитор (50 Ом) Уровень -40 дБ ниже чем уровень на выходе усилителя
    Коэффициент усиления номинальный 46 дБ 51 дБ 51 дБ 51 дБ
    Неравномерность АЧХ ± 1.5 дБ максимум
    Минимальная мощность на входе 1 мВт / 0 дБм
    Импеданс (вход/выход) 50 Ом
    Входной КСВН 1.5 : 1 макс
    Гармонические искажения <-20 дБн @ 20 Вт <-20 дБн @ 50 Вт <-20 дБн @ 50 Вт <-20 дБн @ 50 Вт
    Паразитные искажения на выходе <-75 дБн при 10 Вт
    Защита ВЧ вход: максимальный входной уровень +13 дБм или 1 Вскз
    ВЧ выход: полная защита от высокого КСВН нагрузки и выхода за рабочие диапазоны
    автоматическое отключение при перегреве
    ВЧ коннектор N, female
    Напряжение питания 88 В - 264 В перем. тока / 47-63 Гц
    Рабочая температура 10 °С - 50 °С
    Рабочая относительная влажность <80% при 10 °С - 40 °С
    Габаритные размеры 449 х 133 х 435,5 мм
    Вес около 10 кг

  • Комплект поставки A-1020-75-400

    № Наименование Количество
    1 Усилитель мощности ВЧ (до 400 МГц) A-1020-75-400 1
