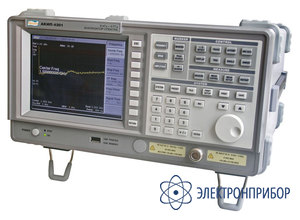

АКИП-4202 — анализатор спектра

Код товара: 22231

    • Гарантия

      1 год

    • Производитель

      АКИП

    Назначение цифрового анализатора спектра АКИП-4202:

    Цифровой анализатор спектра АКИП-4202: Диапазон частот 9 кГц - 6,2 ГГц; Полоса обзора: нулевая; 100 Гц/дел … 300 МГц/дел (1-2-5), весь диапазон; Полоса пропускания 1 кГц … 3 МГц, 9 кГц/120 кГц; Диапазон входных уровней –105 … 20 дБмВт; Автоматические и маркерные измерения; Неравномерность АЧХ 1,5 дБ; Режим частотомера; Цветной ЖКИ дисплей (TFT); Интерфейсы USB, RS-232 (GPIB, LAN – опция); Масса 9,4 кг.
    Аналог АКИП-4101, отличие: диапазон частот от 9 кГц до 6,2 ГГц.

  • Технические характеристики цифрового анализатора спектра АКИП-4202:

    Параметр Значения
    ЧАСТОТА
    Частотный диапазон 9 кГц … 6,2 ГГц
    Погрешность источника опорной частоты ± 1*10-6 в диапазоне температур 0 … 50 °С
    Полоса обзора Нулевая; 100 Гц/дел…300 МГц/дел (1-2-5); весь диапазон
    Частотомер Разрешение 1 Гц; чувствительность -50 дБмВт
    ПОЛОСА ПРОПУСКАНИЯ
    Полоса пропускания ПЧ 1 кГц … 3 МГц, 9 кГц/120 кГц
    Погрешность установки полосы пропускания ПЧ ± 20 %
    Погрешность из-за переключения полос пропускания ±1 дБ
    Видеофильтр 10 Гц … 3 МГц
    АМПЛИТУДА
    Диапазон опорных уровней -90...+20 дБмВт
    Погрешность установки опорного уровня ±1,5 дБ
    Средний уровень собственных шумов (полоса пропускания 1 кГц) -105 дБмВт в диапазоне 150 кГц … 1 ГГц
    -100 дБмВт в диапазоне 50 кГц … 150 кГц, 1 ГГц … 2,4 ГГц
    -95 дБмВт в диапазоне 2,4 … 6,2 ГГц
    Неравномерность АЧХ ± 1,5 дБ в диапазоне 10 МГц … 6,2 ГГц
    -3,5 … +1,5 дБ в диапазоне 100 кГц … 10 МГц
    Нелинейные шкалы ±1,5 дБ в диапазоне 0-70 дБ
    Фазовые шумы < 90 дБн/Гц при отстройке 10 кГц
    Интермодуляционные искажения 3-го порядка < -70 дБн при входном уровне –40 дБмВт
    Гармонические искажения < -60 дБн при входном уровне –40 дБмВт
    Негармонические искажения < -60 дБн при входном уровне –30 дБмВт
    Комбинационные помехи < -85 дБмВт, вход заглушен
    ВХОД
    ВЧ вход Соединитель N-типа; 50 Ом, КСВН не более 1,5
    Вход опорной частоты Соединитель BNC-типа ;10 МГц
    Интерфейс USB , RS-232 (GPIB, LAN – опция)
    ОБЩИЕ ДАННЫЕ
    Дисплей 640 х 480 TFT
    Напряжение питания 100...240 В, 48...63 Гц
    Габаритные размеры 350 х 195 х 375 мм
    Масса 9,4 кг

  • Комплект поставки АКИП-4202

    Наименование Количество
    Анализатор спектра цифровой АКИП-4202 1
    Руководство по эксплуатации 1
