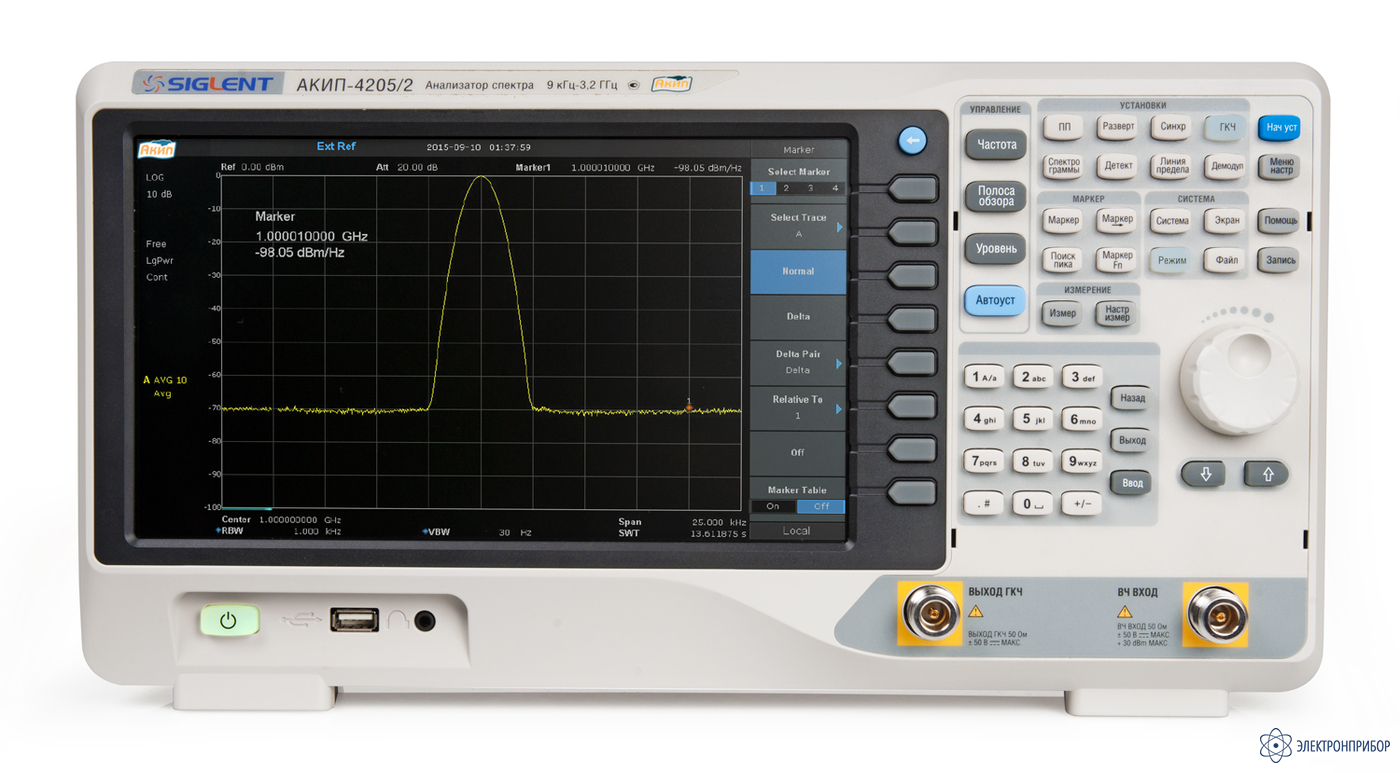

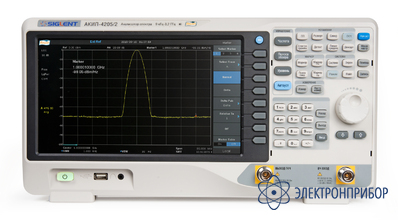

АКИП-4205/2 TG — анализатор спектра цифровой с опцией TG

Код товара: 50605
  • 69553-17

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      69553-17 до 04.12.2027

    • Производитель

      АКИП

    Сертификаты

    Особенности анализаторов спектра серии АКИП-4205/2 TG:

    • Частотный диапазон: 9 кГц...2,1 ГГц (АКИП-4205/1 TG), 9 кГц...3,2 ГГц (АКИП-4205/2 TG);
    • Сред. уровень собственных шумов: <-146 дБм/Гц;
    • Фазовый шум: от -115 дБн/Гц при отстр. на 10 МГц @ 1 ГГц;
    • Погрешность измерения амплитуды < 0,7 дБ;
    • Разрешение полосы пропускания: 10 Гц;
    • Встроенный предусилитель, маркерные измерения;
    • Программа опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор;
    • Диагональ экрана 25,6 см (разрешение 1024x600);
    • Интерфейсы USB, LAN.

  • Технические характеристики анализаторов спектра серии АКИП-4205/2 TG:

    Параметры АКИП-4205/1 TG АКИП-4205/2 TG
    Частотный диапазон 9 кГц…2100 МГц 9 кГц…3200 МГц
    Разрешение 1 Гц
    Погрешность источника опорной частоты ± 5*10-7/год
    Полоса обзора Нулевая; 100 Гц…2,1 ГГц Нулевая; 100 Гц…3,2 ГГц
    Плотность фазовых шумов -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
    -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
    -115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц
    Скорость развертки 24 мс…1000 с
    Полоса пропускания ПЧ 10 Гц… 3 МГц (шаг 1-3-10)
    Погрешность установки полосы пропускания ПЧ ± 5 %
    Избирательность по уровням (60 дБ/ 3 дБ) 4,8:1
    Полоса пропускания видео 1 Гц…3 МГц (шаг 1-3-10)
    Диапазон измерений От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен
    Аттенюатор 0 … 51 дБ ( шаг 1 дБ)
    Предусилитель 20 дБ, 9 кГц…3,2 ГГц
    Максимальный входной уровень ± 50 Впост
    Опорный уровень -100 дБм…+30 дБм (шаг 1 дБ)
    Средний уровень собственного шума (DANL) С выключенным предусилителем:
    -100 дБм: 9 кГц…100 кГц
    -97 дБм: 100 кГц…1 МГц
    -122 дБм: 1 МГц…10 МГц
    -127 дБм: 10 МГц…200 МГц
    -125 дБм: 200 МГц…2,1 ГГц
    -116 дБм: 2,1 МГц…3,2 ГГц
    С включенным предусилителем:
    -107 дБм: 9 кГц…100 кГц
    -122 дБм: 100 кГц…1 МГц
    -138 дБм: 1 МГц…10 МГц
    -146 дБм: 10 МГц…200 МГц
    -145 дБм: 200 МГц…2,1 ГГц
    -135 дБм: 2,1 МГц…3,2 ГГц
    Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50
    Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм)
    С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм)
    КСВ ≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ)
    Гармонические искажения второго порядка - 65 дБн: ≥50 МГц
    Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка +10 дБ: ≥50 МГц
    Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
    Диапазон частот 100 кГц…2100 МГц 100 кГц…3200 МГц
    Выходной уровень -20 дБм…0 дБм (разрешение 1 дБ)
    Неравномерность АЧХ ± 3 дБ
    Полоса пропускания ПЧ 200 Гц, 9 кГц, 120 кГц (-6 дБ)
    Детектор квазипиковый детектор
    Виды измерений Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)
    Виды измерений Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот
    ВЧ вход Соединитель N-типа; 50 Ом
    Трекинг генератор Соединитель N-типа; 50 Ом
    Выход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
    Вход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
    Внешняя синхронизация Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
    ДУ LAN, USB, RS232
    Память Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
    Дисплей 25,6 см, ЖК, разрешение 1024х600
    Потребляемая мощность 30 Вт
    Условия эксплуатации 0…+50 °С
    Габаритные размеры 393х207х116,5 мм (Ш × В × Г)
    Вес ≤ 4,6 кг (включая трекинг генератор)
    Питание 100…240 В (автовыбор), 45…440 Гц

  • Комплект поставки АКИП-4205/2 TG

    № Наименование Количество
    1 Анализатор спектра АКИП-4205/2 GT 1
    2 Шнур питания 1
    3 Кабель USB 1
    4 CD с ПО 1
