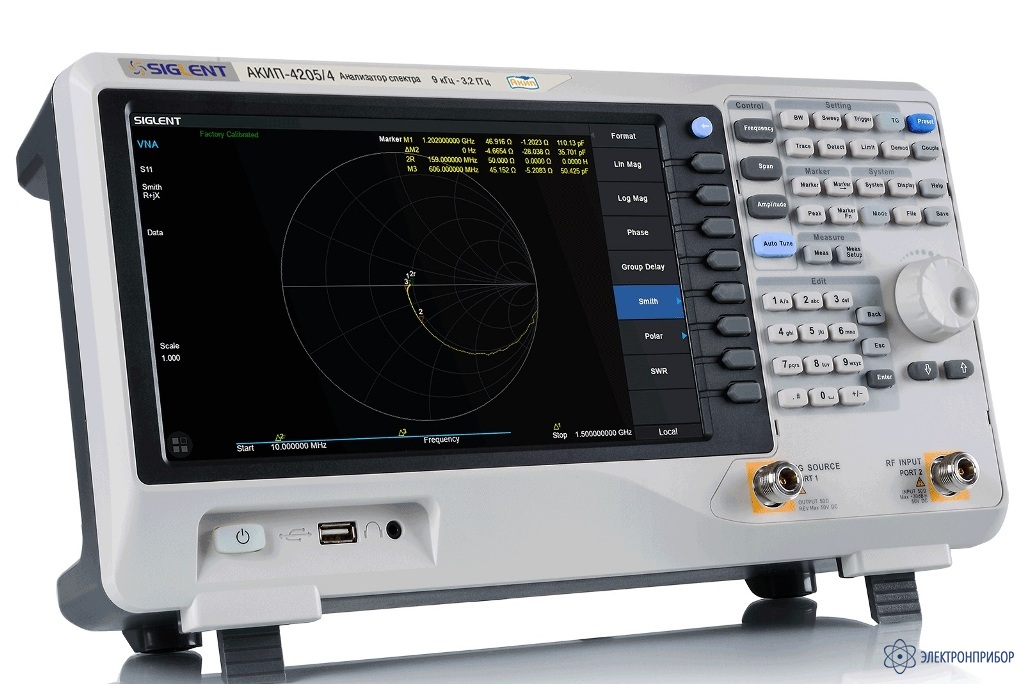

АКИП-4205/4 — анализатор спектра

Код товара: 53542
  • 81820-21

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      81820-21 до 31.05.2026

    • Производитель

      АКИП

    Особенности анализаторов спектра АКИП-4205/4:

    • Частотный диапазон: режим анализатора спектра 9 кГц...3,2 ГГц; режим векторного анализатора 100 кГц...3,2 ГГц;
    • Средний уровень собственных шумов: -156 дБм;
    • Фазовый шум: -95 дБ/Гц при отстройке 10 кГц от несущей 1 ГГц;
    • Погрешность измерения амплитуды < 0,7 дБ;
    • Разрешение полосы пропускания: 1 Гц;
    • Встроенный предусилитель;
    • Встроенный трекинг генератор:100 кГц … 3,2 ГГц;
    • Опции: измерение расстояния до повреждения, расширенный набор измерений, фильтры ЭМС и квазипиковый детектор, анализ параметров модуляции;
    • Маркерные измерения;
    • Сенсорный емкостной экран, диагональ 25,6 см (разрешение 1024x600);
    • Интерфейсы: USB, LAN, опциональный адаптер USB-GPIB;
    • Дистанционное управление с ПК или мобильных устройств через веббраузер.

  • Технические характеристики анализаторов спектра АКИП-4205/4:

    Параметр Значение
    Частота
    Диапазон частот 9 кГц…3,2 ГГц
    Разрешение 1 Гц
    Погрешность источника опорной частоты ± (1*10-6 +5*10-7 *N), где N – количество лет выпуска из производства
    Полоса обзора Нулевая; 100 Гц…3,2 ГГц
    Плотность фазовых шумов -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц;
    -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц;
    -115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц
    Скорость развертки 1 мс … 3200 с
    Полоса пропускания
    Полоса пропускания ПЧ 1 Гц… 1 МГц (шаг 1-3-10)
    Погрешность установки полосы пропускания ПЧ < 5 %
    Избирательность по уровням (60 дБ/ 3 дБ) 4,8:1
    Полоса пропускания видео 1 Гц…1 МГц (шаг 1-3-10)
    Амплитуда
    Диапазон измерений От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен
    Логарифмическая шкала 1 дБ … 200 дБ
    Единицы измерения дБм, дБмВ, дБмкВ, дБмкА, В, Вт
    Аттенюатор 0 … 50 дБ ( шаг 1 дБ)
    Предусилитель 20 дБ
    Максимальный измеряемый входной уровень ± 50 Впост +30 дБм, 3 минуты, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен
    Защита входа +33 дБм, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен
    Опорный уровень -200 дБм…+30 дБм (шаг 1 дБ)
    Средний уровень собственного шума (DANL) С выключенным предусилителем:
    -107 дБм: 100 кГц…1 МГц;
    -132 дБм: 1 МГц…10 МГц;
    -137 дБм: 10 МГц…200 МГц;
    -135 дБм: 200 МГц…1,5 ГГц;
    -126 дБм: 1,5 ГГц…3,2 ГГц
    С включенным предусилителем:
    -132 дБм: 100 кГц…1 МГц;
    -148 дБм: 1 МГц…10 МГц;
    -156 дБм: 10 МГц…200 МГц;
    -155 дБм: 200 МГц…1,5 ГГц;
    -145 дБм: 1,5 ГГц…3,2 ГГц
    Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение > 50
    Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм);
    С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм)
    КСВ ≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ)
    Гармонические искажения второго порядка 65 дБн: ≥50 МГц;
    предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка +10 дБм: ≥50 МГц;
    предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ
    Детекторы графика Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ
    Трекинг генератор
    Диапазон частот 100 кГц…3200 МГц
    Диапазон установки уровня -20 дБм…0 дБм (разрешение 1 дБ)
    Неравномерность АЧХ ± 3 дБ
    Векторный анализатор
    Виды измерений S11, S21
    Диапазон частот 100 кГц…3,2 ГГц
    Полоса фильтра ПЧ (IFBW) 10 кГц
    Динамический диапазон IFBW 10 кГц;
    75 дБ: 100 кГц…10 МГц;
    60 дБ: 10 МГц…1,5 ГГц;
    55 дБ: 1,5 ГГц…3,2 ГГц
    Уровень шума 0,1 дБ, RBW 10 кГц
    Выходная мощность -5 дБм
    Формат отображения Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза
    Количество точек данных 101…751
    ЭМС (опция)
    Полоса пропускания ПЧ 200 Гц, 9 кГц, 120 кГц (-6 дБ)
    Детектор Пиковый, средний, СКЗ, квазипиковый детектор (время накопления 0 мкс…10 с) согласно CISPR 16-1-1
    Расстояние до повреждения (опция)
    Диапазон частот 100 кГц…3,2 ГГц
    Максимальная дистанция (7,68 х 1010 х коэффициент укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц))
    Коэффициент укорочения (Velocity Factor) (7,68 х 108 х коэффициент укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц))
    Калибровка S11, OSL («Open-Short-Load»)
    Окна Прямоугольное, Хэмминга
    Анализ аналоговых модуляций (опция)
    АМ 20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Глубина модуляции: 5%...95%, погрешность ± 4 %
    ЧМ 20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Девиация: 1 Гц...400 кГц, погрешность ± 4 %
    Анализ цифровых модуляций (опция)
    Тип модуляций АМн: 2АМн;
    ЧМн: 2,4, 8, 16 уровней;
    MSK: GMSK (Гауссовская частотная модуляция с минимальным сдвигом); ФМн: BPSK,QPSK,OQPSK,8PSK;
    DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;
    QAM: 16,32,64,128, 256
    Длина выборки для измерений 16…4096
    Точки/Символы 4, 6, 8, 10, 12, 14, 16
    Символьная скорость 1 кбит/с…2,5 Мбит/с
    Расширенные измерительные функции (опция)
    Виды измерений Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, TOI, Водопадная диаграмма (Waterfall)
    Входы
    ВЧ вход (Порт 2) Соединитель N-типа; 50 Ом
    Трекинг генератор (Порт 1) Соединитель N-типа; 50 Ом
    Выход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
    Вход опорной частотыс Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
    Внешняя синхронизация Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
    ДУ LAN, USB, опциональный адаптер USB-GPIB Поддержка HTML 5
    Общие характеристики
    Память Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
    Дисплей Емкостной сенсорный ЖК, диагональ 25,6 см, разрешение 1024х600
    Напряжение питания 100...240 В, 50/60 Гц; 100...120 В, 400 Гц (автовыбор)
    Потребляемая мощность 35 Вт максимум
    Условия эксплуатации 0…+40 °С
    Габаритные размеры (Ш × В × Г) 393 х 207 х 116,5 мм
    Вес ≤ 4,4 кг

  • Комплект поставки АКИП-4205/4

    № Наименование Количество
    1 Анализатор спектра АКИП-4205/4 1
    2 Кабель USB 1
    3 Шнур питания 1
    4 CD с программным обеспечением 1
