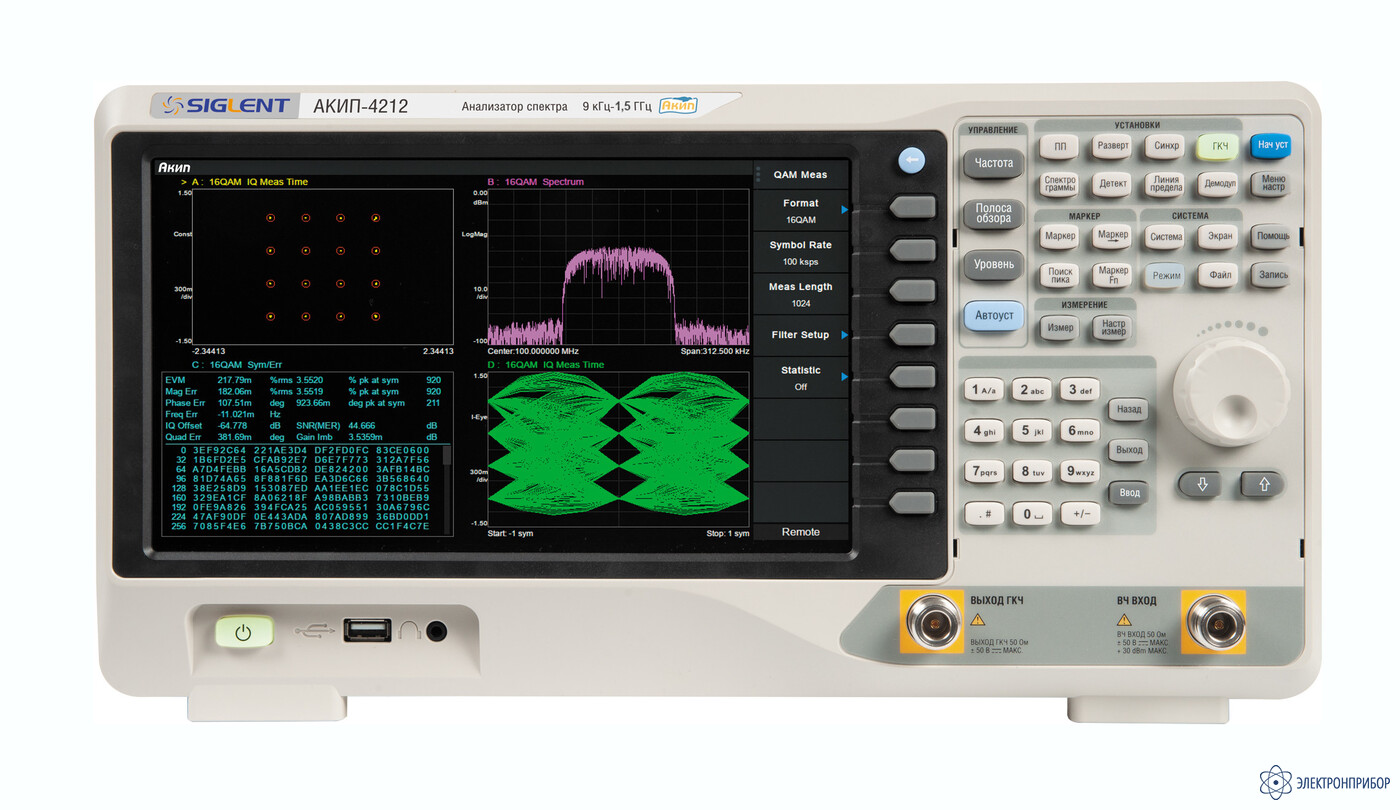

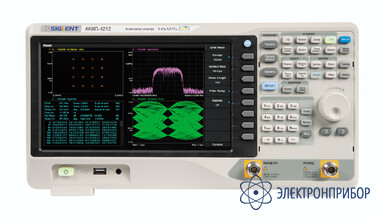

АКИП-4212 — анализатор спектра

Код товара: 71123

    • Гарантия

      3 года

    • Производитель

      АКИП

    Особенности анализатора спектра АКИП-4212:

    • Частотный диапазон 9 кГц...1,5 ГГц;
    • Сред. уровень собственных шумов: <-161 дБм/Гц;
    • Фазовый шум: от -115 дБн/Гц при отстр. на 1 МГц @ 1 ГГц;
    • Погрешность измерения амплитуды < 0,7 дБ;
    • Разрешение полосы пропускания: 1 Гц;
    • Встроенный предусилитель, маркерные измерения;
    • Программные опции: трекинг генератор (TG), рефлектометр, фильтры ЭМС и квазипиковый детектор, Анализ цифровых модуляций;
    • Диагональ экрана 25,6 см (разрешение 1024x600);
    • Интерфейсы USB, LAN.

  • Технические характеристики анализатора спектра АКИП-4212:

    Параметры АКИП-4212 АКИП-4212/1 АКИП-4212/2 АКИП-4212/3 с опцией АМК
    Частотный диапазон 9 кГц…1,5 ГГц 9 кГц…2,1 ГГц 9 кГц…3,2 ГГц 9 кГц…7,5 ГГц
    Разрешение 1 Гц
    Погрешность источника опорной частоты ±5·10-6
    Полоса обзора 0; 100 Гц … до максимальной частоты в зависимости от модели
    Плотность фазовых шумов -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц -112 дБн/Гц на 1 МГц для АКИП-4212/3
    Скорость развертки 1 мс … 7000 с
    Полоса пропускания ПЧ 1 Гц… 1 МГц (шаг 1-3-10) 1 Гц… 3 МГц
    Погрешность установки полосы пропускания ПЧ ± 5 %
    Избирательность по уровням (60 дБ/ 3 дБ) 4,8:1
    Полоса пропускания видео 1 Гц…3 МГц (шаг 1-3-10) 1 Гц…10 МГц
    Диапазон измерений От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен
    Аттенюатор 0 … 50 дБ ( шаг 1 дБ)
    Предусилитель 20 дБ
    Максимальный входной уровень ± 50 Впост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен)
    Опорный уровень -100 дБм…+30 дБм (шаг 1 дБ)
    Средний уровень собственного шума (DANL) С выключенным предусилителем С включенным предусилителем
    100 кГц…1 МГц 105 дБм -133 дБм
    1 МГц…10 МГц -122 дБм -151 дБм
    10 МГц…200 МГц -142 дБм -161 дБм
    200 МГц…1,5 ГГц -142 дБм -155 дБм
    1,5 МГц…3,2 ГГц -140 дБм -159 дБм
    3,2 МГц…5,0 ГГц -137 дБм -157 дБм
    5,0 МГц…6,5 ГГц -136 дБм -157 дБм
    6,5 МГц…7,5 ГГц 134 дБм -155 дБм
    Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение ≥ 50
    Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм)
    КСВ ≤ 1,5 (От 1 МГц, аттенюатор 10 дБ) ≤ 1,5 (От 1 МГц, аттенюатор 20 дБ)
    Гармонические искажения второго порядка - 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка +10 дБ: ≥50 МГц +14 дБ: ≥50 МГц
    Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
    Диапазон частот 5 МГц…1,5 ГГц 100 кГц…2,1 ГГц 100 кГц…3,2 ГГц 100 кГц…7,5 ГГц
    Выходной уровень -20 дБм…0 дБм (разреш 1 дБ) -40 дБм…0 дБм (разреш 1 дБ)
    Неравномерность АЧХ ± 3 дБ
    Полоса пропускания 100 Гц … 1 МГц 3 кГц … 3 МГц
    Полоса пропускания ПЧ 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
    Детектор Пиковый, Усреднение, Квазипиковый RMS
    Виды измерений Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)
    Виды измерений Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот.
    Вариант исполнения В стандартной комплектации для АКИП-4212/3 Программная опция для АКИП-4212, АКИП-4212/1 и АКИП-4212/2
    Виды модуляций ASK: 2ASK;  FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256
    Длинна 16…4096
    Количество символов 4, 6, 8, 10, 12, 14, 16
    Скорость 1 квыб … 2.5 Mвыборок
    ВЧ вход Соединитель N-типа; 50 Ом
    Трекинг генератор Соединитель N-типа; 50 Ом
    Выход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
    Вход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
    Внешняя синхронизация Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
    ДУ LAN, USB (2 шт)
    Память Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
    Дисплей 25,6 см, ЖК, разрешение 1024х600
    Потребляемая мощность 30 Вт
    Условия эксплуатации 0…+50 °С
    Габаритные размеры 393 х 207 х 116,5 мм (Ш × В × Г)
    Вес ≤ 4,7 кг (включая трекинг генератор)
    Питание 100…240 В (автовыбор), 45…440 Гц.

  • Комплект поставки АКИП-4212

    № Наименование Количество
    1 Анализатор спектра АКИП-4212 1
    2 Шнур питания 1
    3 Кабель USB 1
    4 CD с ПО 1
