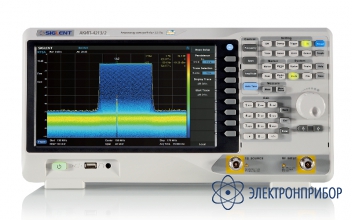

АКИП-4213/1 — анализатор спектра

Код товара: 55659

    • Гарантия

      3 года

    • Производитель

      АКИП

    Особенности анализатора спектра АКИП-4213/1:

    • Частотный  диапазон: 9 кГц - 5 ГГц;
    • Средний уровень собственных шумов: <-161 дБм/Гц;
    • Фазовый шум: от -112 дБн/Гц при отстр. на 1 МГц @ 1 ГГц;
    • Погрешность измерения амплитуды < 0,7 дБ;
    • Разрешение полосы пропускания: 10 Гц;
    • Трекинг генератор (TG) в базовой комплектации;
    • Встроенный предусилитель,  маркерные измерения;
    • Программные опции: расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор, Анализ цифровых модуляций;
    • Режим работы в реальном времени;
    • Диагональ экрана 25,6 см (разрешение 1024x600);
    • Интерфейсы: USB, LAN, GPIB (Опция).

  • Технические характеристики анализатора спектра АКИП-4213/1:

    Параметры АКИП-4213/1 АКИП-4213/2
    Частотный диапазон 9 кГц…5 ГГц 9 кГц…7,5 МГц
    Разрешение 1 Гц
    Погрешность источника опорной частоты ± (1*10-6+5*10-7*N),
    Где N – количество лет выпуска из производства
    Полоса обзора Нулевая; 100 Гц…5 ГГц Нулевая; 100 Гц…7,5 ГГц
    Плотность фазовых шумов -96 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
    -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
    -112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
    Скорость развертки 1 мс … 7000 с
    Полоса пропускания ПЧ 1 Гц… 3 МГц (шаг 1-3-10)
    Погрешность установки полосы пропускания ПЧ ± 5 %
    Избирательность по уровням (60 дБ/ 3 дБ) 4,8:1
    Полоса пропускания видео 1 Гц…10 МГц (шаг 1-3-10)
    Диапазон измерений От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен
    Аттенюатор 0 … 50 дБ ( шаг 1 дБ)
    Предусилитель 20 дБ
    Макс.  входной уровень ± 50 Впост
    30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм,
    Опорный уровень -100 дБм…+30 дБм (шаг 1 дБ)
    Средний уровень собственного шума (DANL)
    С выключенным предусилителем:
    100 кГц…1 МГц
    1 МГц…10 МГц
    10 МГц…200 МГц
    200 МГц…1,5 ГГц
    1,5 МГц…3,2 ГГц
    3,2 МГц…5,0 ГГц
    5,0 МГц…6,5 ГГц
    6,5 МГц…7,5 ГГц    		 -105 дБм
    -122 дБм
    -142 дБм
    -142 дБм
    -140 дБм
    -137 дБм    		 -105 дБм
    -122 дБм
    -142 дБм
    -142 дБм
    -140 дБм
    -137 дБм
    -136 дБм
    -134 дБм
    С включенным предусилителем:
    100 кГц…1 МГц
    1 МГц…10 МГц
    10 МГц…200 МГц
    200 МГц…1,5 ГГц
    1,5 МГц…3,2 ГГц
    3,2 МГц…5,0 ГГц
    5,0 МГц…6,5 ГГц
    6,5 МГц…7,5 ГГц    		 -133 дБм
    -151 дБм
    -161 дБм
    -159 дБм
    -159 дБм
    -157 дБм    		 -133 дБм
    -151 дБм
    -161 дБм
    -159 дБм
    -159 дБм
    -157 дБм
    -157 дБм
    -155 дБм
    Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение  > 50
    Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм)
    С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм)
    КСВ ≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 10 дБ)
    Гармонические искажения второго порядка - 65 дБн: ≥50 МГц
    Предусилитель выкл., уровень: - 20 дБм,  аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка +14 дБ: ≥50 МГц
    Предусилитель выкл., уровень: - 20 дБм,  аттенюатор 0 дБ
    Диапазон частот 100 кГц…5 ГГц 100 кГц…7,5 ГГц
    Выходной уровень -20 дБм…0 дБм (разреш 1  дБ) -40 дБм…0 дБм (разреш 1  дБ)
    Неравномерность АЧХ ± 3 дБ
    Полоса пропускания 3 кГц … 3 МГц
    Полоса 25 МГц (Опция 40 МГц)
    Полоса пропускания ПЧ 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
    Детектор Пиковый, Усреднение, Квазипиковый RMS
    Виды измерений Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)
    Виды измерений Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот.
    Виды модуляций ASK: 2ASK;
    FSK: 2,4,8,16 уровень;
    MSK: GMSK;
    PSK: BPSK,QPSK,OQPSK,8PSK;
    DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;
    QAM: 16,32,64,128,256
    Длинна 16…4096
    Кол-во символов 4, 6, 8, 10, 12, 14, 16
    Скорость 1 квыб … 2.5 Mвыборок
    ВЧ вход Соединитель N-типа; 50 Ом
    Трекинг генератор Соединитель N-типа; 50 Ом
    Выход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
    Вход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
    Внешняя синхронизация Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
    ДУ LAN, USB (2 шт), GPIB (опция)
    Память Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
    Дисплей 25,6 см, ЖК, разрешение 1024х600
    Потребляемая мощность 30 Вт
    Условия эксплуатации 0…+50 °С
    Габаритные размеры 393х207х116,5 мм (Ш × В × Г)
    Вес ≤ 4,7 кг (включая трекинг генератор)
    Питание 100…240 В (автовыбор), 45…440 Гц.

  • Комплект поставки АКИП-4213/1

    № Наименование Количество
    1 Анализатор спектра АКИП-4213/1 1
    2 Кабель USB 1
    3 Шнур питания 1
    4 Руководство по эксплуатации 1
