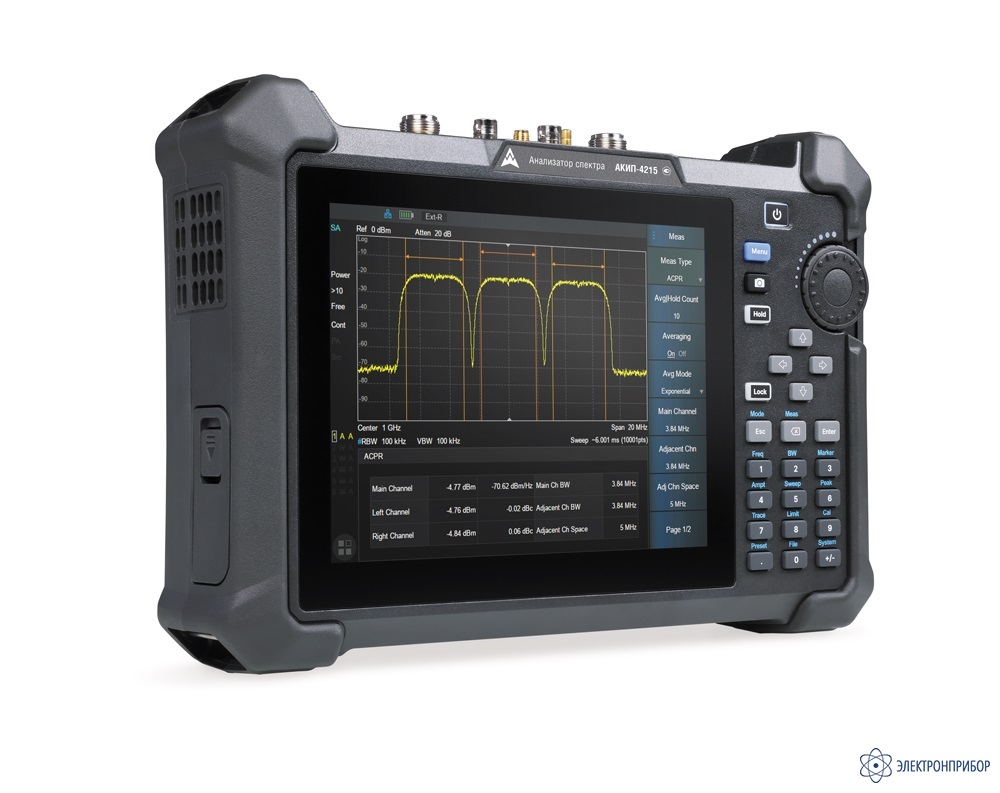

АКИП-4215 — анализатор спектра портативный

Код товара: 75764
    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      92231-24 до 03.06.2029

    • Производитель

      АКИП

    Особенности анализатора спектра портативного АКИП-4215:

    Многофункциональный, портативный анализатор сигналов:

    • анализатор спектра;
    • анализатор АФУ (антенно-фидерных устройств);
    • анализатор цепей векторный (опция);
    • анализатор аналоговых модулированных сигналов (опция);
    • анализатор цифровых модулированных сигналов (опция).

    Частотный диапазон:

    • анализатор спектра:
      9 кГц...3,6 ГГц (АКИП-4215):
      9 кГц...7,5 ГГц (АКИП-4215 с опцией SHA850-F2):
    • анализатор АФУ:
      100 кГц...3,6 ГГц (АКИП-4215);
      100 кГц...7,5 ГГц (АКИП-4215 с опцией SHA850-F2);
    • анализатор цепей:
      100 кГц...3,6 ГГц (АКИП-4215);
      100 кГц...7,5 ГГц (АКИП-4215 с опцией SHA850-F2);
    • анализа модуляций:
      2 МГц...3,6 ГГц (АКИП-4215);
      2 МГц...7,5 ГГц (АКИП-4215 с опцией SHA850-F2);
    • средний уровень собственных шумов: <-162 дБм;
    • фазовый шум: от -100 дБн/Гц при отстройке на 10 кГц @ 1 ГГц;
    • погрешность измерения амплитуды ±0,4 дБ;
    • разрешение полосы пропускания от 1 Гц до 3 МГц;
    • опциональный трекинг генератор (TG):
      100 кГц...3,6 ГГц (АКИП-4215);
      100 кГц...7,5 ГГц (АКИП-4215 с опцией SHA850-F2);
    • измерение расстояния до повреждения и КСВН;
    • встроенный предусилитель, маркерные измерения;
    • опциональные возможности: расширенный набор измерений, трекинг генератор, векторный анализатор цепей, анализ аналоговых модуляций, анализ цифровых модуляций, выход постоянного напряжения 12 … 32 В;
    • сенсорный экран, диагональ экрана 21,34 см (разрешение 800x600);
    • интерфейсы: USB, LAN, GPIB (опция) Работа от внешней сети переменного тока или до 4-х часов от встроенного аккумулятора.
  • Технические характеристики анализатора спектра портативного АКИП-4215:

    Параметры Значение
    АКИП-4215 АКИП-4215 с опцией SHA850-F2
    Частота
    Частотный диапазон 9 кГц … 3,6 ГГц 9 кГц … 7,5 ГГц
    Разрешение 1 Гц
    Погрешность источника опорной частоты ±5·10-6
    Температурная нестабильность частоты ±1·10-6
    Погрешность при синхронизации по GPS ±1·10-8
    Погрешность измерения частоты f встроенным частотомером ±((δ0t)·f+1), где
    δ0 – относительная погрешность частоты внутреннего опорного генератора;
    δt – относительная температурная нестабильность частоты опорного генератора
    Максимальное разрешение по частоте в режиме частотомера 0,1 Гц
    Полоса обзора 0; 100 Гц … до максимальной частоты в зависимости от модели
    Плотность фазовых шумов -100 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
    -100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
    -110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
    Скорость развертки 1 мс … 5000 с
    Маркер
    Разрешение маркера Полоса обзора / (число точек развертки – 1)
    Погрешность измерения частоты маркером ±((δ0t)·Fизм+0,01·Fобзор+0,1·Fпч+kм), где
    δ0 – относительная погрешность частоты внутреннего опорного генератора;
    δt – относительная температурная нестабильность частоты опорного генератора;
    Fизм – измеренное значение частоты маркером;
    Fобзор – установленное значение полосы обзора;
    Fпч – установленное значение полосы пропускания фильтра ПЧ;
    kм – разрешение при измерении частоты маркером
    Разрешение по частоте в режиме измерения маркером Fобзор/750
    Полоса пропускания
    Полоса пропускания ПЧ 1 Гц … 10 МГц (шаг 1-3-10)
    Погрешность полос пропускания фильтров ПЧ (Гц) ±1 Гц - для FПЧ 1 Гц
    ±(0,05·FПЧ + 1 Гц) - для FПЧ > 1 Гц < 10 МГц
    ±0,05·FПЧ - для FПЧ 10 МГц
    Коэффициент прямоугольности фильтров ПЧ 4,8 по уровням -60 дБ и -3 дБ
    Полоса пропускания видео 1 Гц…10 МГц (шаг 1-3-10)
    Уровень
    Диапазон измерений От среднего уровня собственных шумов до +10 дБм в полосе
    от 100 кГц до 1 МГц;
    до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен
    Аттенюатор 0 … 50 дБ (шаг 1 дБ)
    Предусилитель 25 дБ
    Максимальный входной уровень ± 50 Впост
    30 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ)
    Опорный уровень -100 дБм…+30 дБм (шаг 1 дБ)
    Неравномерность АЧХ ±0,8 дБ с выключенным предусилителем,
    ±1,2 дБ с включенным предусилителем,
    относительно уровня сигнала на частоте 50 МГц (опорная частота 50 МГц, внутренний аттенюатор 20 дБ)
    Средний уровень собственного шума (DANL) С выключенным предусилителем С включенным предусилителем
    100 кГц…1 МГц -132 дБм -132 дБм
    >1 МГц…10 МГц -142 дБм -162 дБм
    >10 МГц…600 МГц -140 дБм -159 дБм
    >600 МГц…1,8 ГГц -138 дБм -158 дБм
    >1,8 МГц…3,05 ГГц -134 дБм -156 дБм
    >3,05 МГц…3,65 ГГц -134 дБм -158 дБм
    >3,65 МГц…4,15 ГГц -137 дБм -158 дБм
    >4,15 ГГц…5,05 ГГц -135 дБм -157 дБм
    >5,05 ГГц…5,9 ГГц -135 дБм -156 дБм
    >5,9 ГГц…6,7 ГГц -136 дБм -155 дБм
    >6,7 МГц…7,5 ГГц -134 дБм -154 дБм
    Параметры нормируются при следующих условиях: аттенюатор 0 дБ, Fпч=10 Гц, усреднение ≥ 50
    Пределы допускаемой абсолютной погрешности измерения уровня мощности на частоте 50 МГц С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм)
    С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм)
    Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полос пропускания фильтра ПЧ Относительно опорной Fпч=10 кГц: ±0,26 дБ
    КСВ ≤ 1,7 (1 МГц…3,05 ГГц)
    ≤ 1,5 (3,05 ГГц…7,5 ГГц)
    Аттенюатор 10 дБ, частота несущей ≥1 МГц)
    Гармонические искажения второго порядка -65 дБм (50 МГц…3,05 ГГц)
    -80 дБм (>3,05 ГГц…3,75 ГГц)
    Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка +9,5 дБм (50 МГц…3,05 ГГц)
    +13 дБм (>3,05 ГГц…7,5 ГГц)
    Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
    Трекинг генератор (опция)
    Диапазон частот 100 кГц … 3,6 ГГц 100 кГц … 7,5 ГГц
    Выходной уровень -40 дБм…0 дБм (разреш 1 дБ)
    Погрешность установки уровня мощности ± 1 дБ (на частоте 50 МГц)
    КСВН < 2
    Неравномерность АЧХ ± 2 дБ
    Защита от обратного напряжения и мощности ± 50 Впост
    не более 27 дБм (0,5 Вт)
    Расширенный набор измерений (опция)
    Измерения мощности Мощность в канале, плотность. Коэффициент мощности по соседнему каналу. Занимаемая полоса частот. Мощность во временной области. Отношение сигнал/шум.
    Нелинейные измерения Измерение уровня гармоник (до 10 Интермодуляционные искажения третьего порядка)
    Мониторинг Цветовой спектр (спектрограмма)
    Анализатор АФУ
    Диапазон частот 100 кГц … 3,6 ГГц 100 кГц …7,5 ГГц
    Число точек развертки 101…10001 (по умолчанию: 1001)
    ПОРТ1 Выходной уровень -40 дБм…0 дБм (разрешение 1 дБ)
    Максимальная измеряемая дистанция (метр) (Число точек развертки -1) х коэффициент укорочения х скорость света (м/с) / (начальная частота – конечная частота (Гц))
    Разрешение (метр) Максимальная дистанция / Число точек развертки
    Коэффициент укорочения 0,1 … 1
    Калибровка Полная однопортовая (OSL) или выборочная, Open / Short / Through
    Затухание в кабеле -10 дБ/м … 100 дБ/м
    Виды измерений Измерение дистанции до повреждения, КСВН, затухание в кабель (Порт-1), вносимые потери (Порт-2), TDR (рефлектометр)
    Векторный анализатор (опция)
    Виды измерений S11, S21
    Диапазон частот 100 кГц … 3,6 ГГц 100 кГц … 7,5 ГГц
    Полоса фильтра ПЧ (IFBW) 10 кГц
    ПОРТ1 Выходной уровень -40 дБм…0 дБм (разрешение 1 дБ)
    Число точек развертки 101…10001 (по умолчанию: 1001)
    Динамический диапазон 100 дБ: 100 кГц…1 МГц
    100 дБ: >1 МГц…1,5 ГГц
    100 дБ: >1,5 ГГц…3,6 ГГц
    100 дБ: 100 кГц…1 МГц
    100 дБ: >1 МГц…1,5 ГГц
    100 дБ: >1,5 ГГц…3,6 ГГц
    95 дБ: >3,6 ГГц…6,5 ГГц
    95 дБ: >6,5 ГГц…7,5 ГГц
    S21, IFBW 10 кГц, уровень на выходе (Порт 1) 0 дБм, усреднение=50
    Среднеквадратическое отклонение значения шумов результата измерений при измерении модуля/фазы коэффициента отражения

    Модуль:
    100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,02 дБ
    >3,5 ГГц ... 6,5 ГГц (полоса ПЧ 10 кГц) 0,03 дБ
    >6,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 0,06 дБ

    Фаза:
    100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,3°
    >3,5 ГГц ... 6,5 ГГц (полоса ПЧ 10 кГц) 0,5°
    >6,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 1,1°

    Среднеквадратическое отклонение значения шумов результата измерений при измерении модуля/фазы коэффициента передачи

    Модуль:
    100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,015 дБ
    >3,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 0,015 дБ

    Фаза:
    100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,18°
    >3,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 0,40°

    Калибровка Полная однопортовая (OSL) или выборочная, Open / Short / Through / Enhanced
    Формат отображения Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза
    Коэффициент укорочения 0,1 … 1
    Анализ аналоговых модулированных сигналов (опция)
    Диапазон частот несущей 2 МГц … 3,6 ГГц 2 МГц …7,5 ГГц
    Диапазон мощности несущей -30 дБм … 20 дБм
    Погрешность установки мощности ±2 дБ
    АМ сигнал Диапазон частот модулированного колебания: 20 Гц … 100 кГц
    Погрешность измерения:
    1 Гц (частота модуляции < 1 кГц)
    <0,1% от устанволенного значения (частота модуляции ≥ 1 кГц)
    Глубина модуляции: 5% … 95% (погрешность измерения ±4%)
    ЧМ сигнал Диапазон частот модулированного колебания: 20 Гц … 100 кГц
    Погрешность измерения:
    1 Гц (частота модуляции < 1 кГц)
    <0,1% от устанволенного значения (частота модуляции ≥ 1 кГц)
    Девиация частоты: 1 кГц … 400 кГц (погрешность измерения ±4%)
    ФМ сигнал Диапазон частот модулированного колебания: 50 Гц … 50 кГц
    Погрешность измерения:
    1 Гц (частота модуляции < 1 кГц)
    <0,1% от устанволенного значения (частота модуляции ≥ 1 кГц)
    Девиация фазы: 0,2° … 100° (погрешность измерения ±4%)
    Анализ цифровых модулированных сигналов (опция)
    Диапазон частот несущей 2 МГц … 3,6 ГГц 2 МГц …7,5 ГГц
    Диапазон мощности несущей -30 дБм … 20 дБм
    Погрешность установки мощности ±2 дБ
    Виды модуляций ASK: 2ASK;
    FSK: 2,4,8,16 уровень;
    MSK: GMSK;
    PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;
    QAM: 16, 32, 64, 128, 256
    Длинна 16 … 4096
    Количество символов 4, 6, 8, 10, 12, 14, 16
    Символьная скорость 1 квыб … 5 Mвыборок
    Фильтры Найквист, Прямоугольный Найквист, Гаусс, полусинусоидальный, прямоугольный (длина 2 … 128)
    Входы/выходы
    ВЧ вход (Порт-2) Соединитель N-типа; 50 Ом
    Трекинг генератор (Порт-1) Соединитель N-типа; 50 Ом - опция
    USB Host Тип USB-A
    Разъем для наушников 3,5 мм
    USB Device USB-C
    LAN LAN(VXI11),10/100Base,RJ-45
    Приемник GPS Подключение GPS антенны, тип SMA-мама,3,3 В, 50 Ом - опция
    Выход постоянного тока Тип SMB-мама,12 В … 32 В, шаг 0,1 В - опция
    Вход опорной частоты Тип BNC-мама; 50 Ом; 10 МГц; -5 дБм…10 дБм
    Внешняя синхронизация Тип BNC-мама; 1 кОм; входная амплитуда 5 В (TTL)
    Общие данные
    Память Внутренняя (flash) 3,2 ГБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
    ДУ LAN, USB (2 штуки), GPIB (опция)
    Дисплей Сенсорный емкостной ЖК, 21,34 см, разрешение 800x600
    Питания Встроенная аккумуляторная батарея, до 4-х часов работы.
    От сети 100 … 240 В (50/60 Гц), 100 … 120 В (400 Гц), автобвыбор, потребляемая мощность не более 20 Вт
    Условия эксплуатации 0…+50 °С
    Габаритные размеры (Ш × В × Г) 310 х 215 х 78,5 мм
    Вес ≤ 3,2 кг
  • Комплект поставки АКИП-4215

    Наименование Количество
    1 Анализатор спектра портативный АКИП-4215 1
    2 Шнур питания 1
    3 Адаптер питания 1
    4 Кабель USB 1
    5 Аккумуляторная батарея 1
    6 Сумка для транспортировки 1
    7 Руководство по эксплуатации 1

    Дополнительные опции и принадлежности АКИП-4215

    (Поставляется за отдельную плату)

    Наименование
    1 SHA850-F2 Программная опция модернизации анализатора АКИП-4215, увеличение диапазона частот до 7,5 ГГц
    2 SHA850-SOR Программная опция активации трекинг генератора.
    Для модификаций АКИП-4215 и АКИП-4215 с опцией SHA850-F2
    3 SHA850-VNA Программная опция векторного анализатора цепей.
    Для модификаций АКИП-4215 и АКИП-4215 с опцией SHA850-F2
    4 SHA850-AMK Программная опция расширенного набора измерений.
    Для модификаций АКИП-4215 и АКИП-4215 с опцией SHA850-F2
    5 SHA850-AMA Программная опция анализа аналоговых модулированных сигналов АМ, ЧМ, ФМ.
    Для модификаций АКИП-4215 и АКИП-4215 с опцией SHA850-F2
    6 SHA850-DMA Программная опция анализа цифровых модулированных сигналов ASK, FSK, MSK, PSK, QAM.
    Для модификаций АКИП-4215 и АКИП-4215 с опцией SHA850-F2
    7 SHA850-BIAS Программная опция активации выхода постоянного напряжения (DC BIAS).
    Для модификаций АКИП-4215 и АКИП-4215 с опцией SHA850-F2
    8 SHA850-GPS Программная опция активации GPS приемника. Регистратор местоположения и привязка спектрограмм, синхронизация опорного генератора 10 МГц.
    Для модификаций АКИП-4215 и АКИП-4215 с опцией SHA850-F2
    9 SHA850-MAP Программная опция, набор карт для GPS навигаций. Необходимо наличие установленной опции GPS приемника.
    Для модификаций АКИП-4215 и АКИП-4215 с опцией SHA850-F2
    10 SHA800-BAT Дополнительная перезаряжаемая литиевая батарея
    11 SHA800-BG Мягкая транспортировочная сумка
    12 ANT-GPS1 GPS антенна, коннектор SMA-папа, 100 см
    13 ANT-DA1 Комплект направленных антенн: ANT-DA11: 10 МГц … 200 МГц, ANT-DA12: 200 МГц … 500 МГц, ANT-DA13: 500 МГц … 8 ГГц, предусилитель: 10 дБ, 9 кГц … 8 ГГц
    14 ANT-DA11 Направленная антенна, горизонтальная и вертикальная поляризация. Диапазон частот: 10 МГц … 200 МГц. Встроенный в ручку предусилитель 10 дБ. КСВ <1:1,9. Коннектор N-типа, 50 Ом
    15 ANT-DA12 Направленная антенна, горизонтальная и вертикальная поляризация. Диапазон частот: 200 МГц … 500 МГц. Встроенный в ручку предусилитель 10 дБ. КСВ <1:1,9. Коннектор N-типа, 50 Ом
    16 ANT-DA13 Направленная антенна, горизонтальная и вертикальная поляризация. Диапазон частот: 500 МГц … 8 ГГц. Встроенный в ручку предусилитель 10 дБ. КСВ <1:1,9. Коннектор N-типа, 50 Ом
    17 SRF5030T Набор датчиков ближнего поля: пробник 4 шт. (пробник магнитного поля – 3 шт., пробник электрического поля – 1 шт.), кабель SMB(M)-SMA(M), адаптер SMA(F)-N(M). Диапазон частот: 300 кГц – 3 ГГц
    18 UKitSSA3X Набор аксессуаров для анализаторов спектра: кабель N-папа – SMA-папа, кабель N-папа –N-папа, адаптер N-папа – BNC-мама (2 штуки), адаптер N-папа –SMA-мама (2 штуки), аттенюатор 10 дБ
    19 N-BNC-2L Кабельная сборка: N-папа – BNC-папа, DC … 2 ГГц, длина 700 мм
    20 N-SMA-6L Кабельная сборка: N-папа – SMA-папа, DC … 6 ГГц, длина 700 мм
    21 N-N-6L Кабельная сборка: N-папа – N-папа, DC … 6 ГГц, длина 700 мм
    22 N-N-18L Кабельная сборка: N-папа – N-папа, DC … 18 ГГц, длина 1000 мм
    23 N-SMA-18L Кабельная сборка: N-папа – SMA-папа, DC … 18 ГГц, длина 1000 мм
    24 SMA-SMA-18L Кабельная сборка: SMA-папа – SMA-папа, DC … 18 ГГц, длина 1000 мм
    25 Y504MS Калибровочный элемент, разъемы N тип (папа), DC … 9 ГГц, 50 Ом
    26 Y504FS Калибровочный элемент, разъемы N тип (мама), DC … 9 ГГц, 50 Ом
    26 F504TS Прецизионный механический калибровочный комплект, тип N (папа и мама), DC … 9 ГГц, 50 Ом.
    28 F604TS Прецизионный механический калибровочный комплект, тип 3,5 мм (папа и мама), DC … 9 ГГц, 50 Ом
  • Дополнительная комплектация АКИП-4215

  • Модификации АКИП-4215

Рекомендуем посмотреть также
