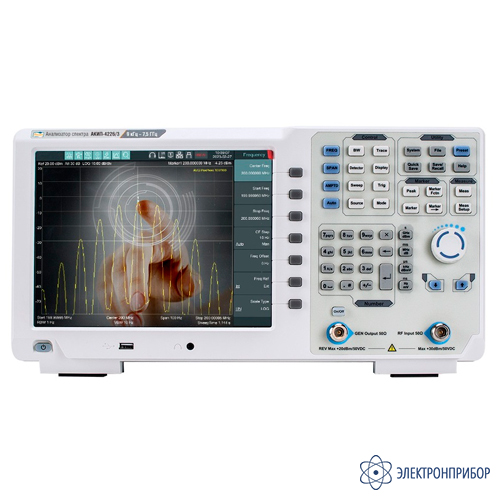

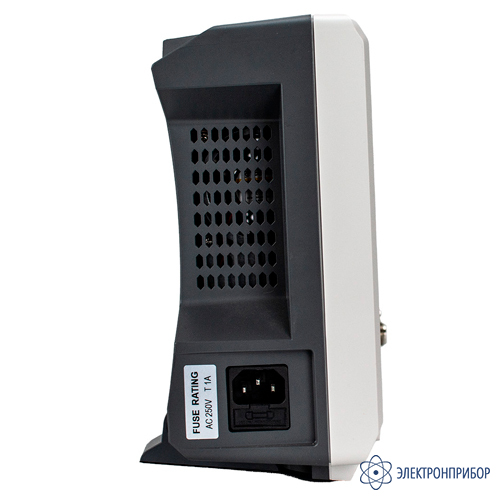

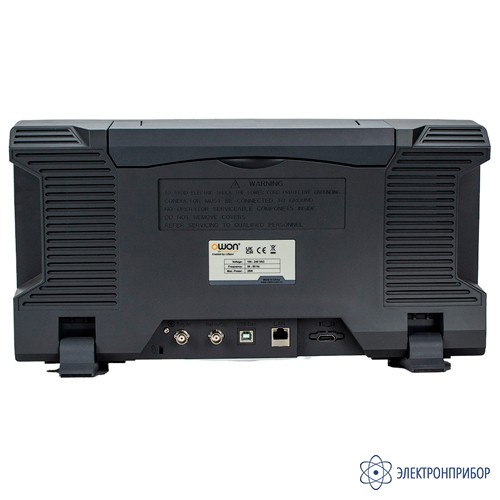

АКИП-4226 — анализатор спектра
Код товара: 81859-
-
Гарантия
1 год
-
Производитель
Особенности анализатора спектра АКИП-4226:
- Анализаторы спектра:
- 9 кГц ... 1,5 ГГц (АКИП-4226/1);
- 9 кГц ... 3,6 ГГц (АКИП-4226/2);
- 9 кГц ... 7,5 ГГц (АКИП-4226/3, АКИП-4226/3 (ТГ));
- Отображаемый средний уровень шума (DANL) -160 дБм;
- Фазовый шум -112 дБн/Гц при 1 ГГц и смещение при 10 кГц;
- Погрешность измерения амплитуды <0,7 дБ;
- Встроенный предусилитель, маркерные измерения;
- Минимальная полоса разрешения 1 Гц (RBW);
- Стандартный тест проверки на месте Pass/Fail с функцией оповещения, режим БПФ (FFT);
- Полностью цифровая технология промежуточной частоты;
- Встроено более 200 общепринятых стандартных тестов на электромагнитную совместимость и электромагнитные помехи;
- Программное обеспечение для предварительных тестов ЭМС-опция;
- Анализ качества сигналов со стандартной модуляцией и автоматической демодуляцией модуляционного сигнала, демодуляция звука;
- Трекинг генератор (TG) в базовой комплектации моделей АКИП-4226/1, АКИП-4226/2, АКИП-4226/3 (ТГ), недоступен для модели АКИП-4226/3;
- Интерфейсы: USB, LAN, аудио интерфейс, HDMI;
- Сенсорный экран, диагональ экрана 26,4 см, разрешение 1024x768.
-
-
Технические характеристики анализатора спектра АКИП-4226:
Параметр Значение АКИП-4226/1 АКИП-4226/2 АКИП-4226/3
АКИП-4226/3 (ТГ)Частотная характеристика Частотный диапазон 9 кГц … 1,5 ГГц 9 кГц …3,6 ГГц 9 кГц … 7,5 ГГц Разрешение ПЧ 1 Гц Опорный генератор 10 МГц Погрешность частоты опорного генератора <1,0*10-6 Температурная нестабильность частоты опорного генератора ±0,5*10-6 Полоса обзора 0; 100 Гц … до максимальной частоты в зависимости от модели Плотность фазовых шумов -103 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц,
-101 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц,
-112 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГцТип развертки Непрерывный, одиночный Скорость развертки Диапазон 10 мс..3000 с при >10 Гц,
Нулевой диапазон 33,33 мкс … 3000 сПогрешность Диапазон ≥ 100Гц 5%,
Нулевой диапазон (заданное значение времени развертки > 1 мс): 5%Полоса пропускания Полоса пропускания ПЧ 1 Гц …1 МГц (шаг 1-3-5-10) Погрешность в полосе пропускания ПЧ <5,0% (типично) + 1 Гц Коэффициент прямоугольности фильтров ПЧ <5,0
по уровням -60 дБ и -3 дБПолоса пропускания видео 10 Гц…3 МГц (шаг 1-3-5-10) Неравномерность АЧХ в полосе частот по всем моделям *** Предусилитель выключен Предусилитель включен 250 кГц…1 Мгц ±0,9 дБ ±1,2 дБ 1 МГц…1,5 МГц ±0,8 дБ ±1,1 дБ 1,5 МГц…6 ГГц ±0,9 дБ ±1,2 дБ 6 ГГц…7,5 ГГц ±0,1,2 дБ ±1,3 дБ ***Параметры нормируются при условиях: ослабление 10 дБ, опорная частота 50 МГц. Уровень Диапазон измерений амплитуды (предусилитель выключен) От DANL до +10 дБм в полосе от 100 кГц до 10 МГц; до DANL до + 20 дБм в полосе от 10 МГц до 1,5 ГГц От DANL до +10 дБм в полосе от 100 кГц до 10 МГц; до DANL до + 20 дБм в полосе от 10 МГц до 3,6 ГГц От DANL до +10 дБм в полосе от 100 кГц до 10 МГц; до DANL до + 20 дБм в полосе от 10 МГц до 7,5 ГГц Максимальный входной уровень Напряжение 50 В Непрерывная мощность +20 дБм(100 мВ), аттенюатор 40 дБ Максимальный уровень повреждения +30 дБм (1 Вт) Опорный уровень -80 дБм…+30 дБм (шаг 1 дБ), разрешение на логарифм шкале 0,01 дБ, разрешение на линейной шкале 4 емр Средний уровень собственного шума (DANL) в полосе частот по всем моделям* Предусилитель выключен Предусилитель включен 9 кГц – 1 МГц -95 дБм (типично), <-88 дБм 100 кГц – 1 Мгц -135 дБм (типично), <-128 дБм 1 МГц – 500 МГц -140 дБм (типично), <-130 дБм -160 дБм (типично), <-150 дБм 500 МГц – 3,6 ГГц -138 дБм (типично), <-128 дБм -158 дБм (типично), <-148 дБм 3,6 ГГц – 6 ГГц -134 дБм (типично), <-124 дБм -154 дБм (типично), <-144 дБм 6 ГГц – 7,5 ГГц -129 дБм (типично), <-119 дБм -149 дБм (типично), <-139 дБм *Параметры нормируются при условиях: ослабление 0 дБ, RBW 100 Гц, усреднение ≥ 50, входное сопротивление 50 Ом. Неравномерность АЧХ** <0,4 дБ (предусилитель выключен, несущая=50 МГц)
<0,5 дБ (предусилитель включен, несущая=50 МГц)
<0,15дБ (несущая ≥10 кГц)**Параметры нормируются при условиях: ослабление 10 дБ, уровень входного сигнала -10 дБм, опорная частота 50 МГц. КСВ ≤ 1,8 Предусилитель Частотный диапазон 100 кГц … 1,5 ГГц 100 кГц …3,6 ГГц 100 кГц … 7,5 ГГц Диапазон входного сигнал 0-50 дБм Коэффициент усиления 20 дБ (типично) Погрешность установки уровня <0,7 дБ Аттенюатор Диапазон 0 … 40 дБ (шаг 1 дБ) Погрешность установки <0,5 дБ Режимы отображения трассировка Логарифмическая ось 0,01…1000 дБ, разрешение ±0 0,5 дБм Линейная ось 0..до заданного уровня Количество точек данных 801 Число маркеров 8 Способ обнаружения положительный пик, отрицательный пик, нормальный, выборка, среднеквадратичный, среднее значение напряжения, квазипик Функции трассировки очистка записи, удержание максимума, удержание, минимума, среднее значение, просмотр, пустое значение, математический анализ трассировки Единицы отображения дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, Вт, В Искажения Гармонические искажения второго порядка ≥+40 дБс: несущая ≥50 МГц, предусилитель выкл., входн уровень: - 20 дБм, аттенюатор =10 дБ Интермодуляционные искажения третьего порядка >+9 дБм: несущая ≥50 МГц , предусилитель выкл., входн уровень: - 20 дБм, аттенюатор= 0 дБ Уровень компрессии усиления на 1 дБ > -2 дБм: несущая ≥50 МГц, предусилитель выкл., аттенюатор 0 дБ Остаточные отклики во всей полосе частот **** < -90 дБм Паразитные боковые составляющие ПЧ < -60 дБн Паразитные боковые составляющие от системы < -60 дБн Паразитные боковые составляющие по входу < -80 дБн (уровень на смесителе -30 дБм) ****Параметры нормируются при условиях: по входу 50 Ом, аттенюатор 0 дБ. Внешняя синхронизация Источник синхронизации Произвольный запуск, Видеосигнал, сигнал TTL Трекинг генератор (кроме АКИП-4226/3) Диапазон частот TG 100 кГц…1,5 ГГц 100 кГц…3,6 ГГц 100 кГц…7,5 ГГц Выходной уровень TG -40 дБм…0 дБм Дискретность установки уровня мощности 2 дБ Неравномерность АЧХ ± 3 дБ относительно 50 МГц Защита входа от обратной мощности -60 дБм Гармонические искажения -20 дБм Негармонические искажения -20 дБм Демодуляция Аналоговый аудиодемодулятор 100 кГц…1,5 ГГц 100 кГц…3,6 ГГц 100 кГц…7,5 ГГц Измерение параметров аналоговой AМ-модуляции 10 МГц…1,5 ГГц 10 МГц…3,6 ГГц 10 МГц…7,5 ГГц Частота модуляции: 20 Гц … 100 кГц
Погрешность измерения частоты модуляции:
• 1 Гц, при частоте модуляции <1 кГц
• 0,1%, при частоте модуляции ≥ 1 кГц
Глубина модуляции: 5% … 95%
Погрешность измерения глубины модуляции: ±4%Измерение параметров аналоговой ЧМ-модуляции 10 МГц…1,5 ГГц 10 МГц…3,6 ГГц 10 МГц…7,5 ГГц Частота модуляции: 20 Гц … 100 кГц
Погрешность измерения частоты модуляции:
• 1 Гц, при частоте модуляции <1 кГц
• 0,1%, при частоте модуляции ≥ 1 кГц
Девиация частоты: 20 Гц … 200 кГц
Погрешность измерения девиации частоты: ±4%Частотомер Диапазон 0 Гц, 100 Гц до максимальной частоты (в зависимости от модели) Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц Режим электромагнитной совместимости (опционально) Дискретность полосы частот фильтров (по уровню - 6 дБ) 200 Гц/ 9 кГц/ 120 кГц/ 1мГц Погрешность в полосе частот <10,0% +20 Гц Входы / Выходы ВЧ вход Соединитель N-типа; 50 Ом Выход Трекинг генератор Соединитель N-типа; 50 Ом Выход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; от +3 дБм до +10 дБм, +8 дБм (типично) Вход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц ± 5 *10-6 ; 0 … 10 дБм Внешняя синхронизация Соединитель BNC-типа; 1 кОм, TTL совместимый сигнал Аудиовход Соединитель 3,5 мм, 30 Ом Видео выход HDMI вер 2.0 Интерфейс управления LAN (10/100 Base) RJ-45, USB, (USB TMC) Общие данные Память измерений Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ Дисплей Сенсорный емкостной TFT LCD, диагональ 25,6 см, разрешение 1024х768, 65536 цветов Напряжение питания 100..240 В, 50..60 Гц Потребляемая мощность 28 Вт (макс.) Условия эксплуатации 0…+40 °С Габаритные размеры 421 х 221 х 115 мм (Ш × В × Г) Вес ≤ 5,0 кг -
Комплект поставки АКИП-4226
№ Наименование Количество 1 Анализатор спектра АКИП-4226 в выбранном исполнении 1 -
