ASA4015, ASA 4015

Анализаторы спектра

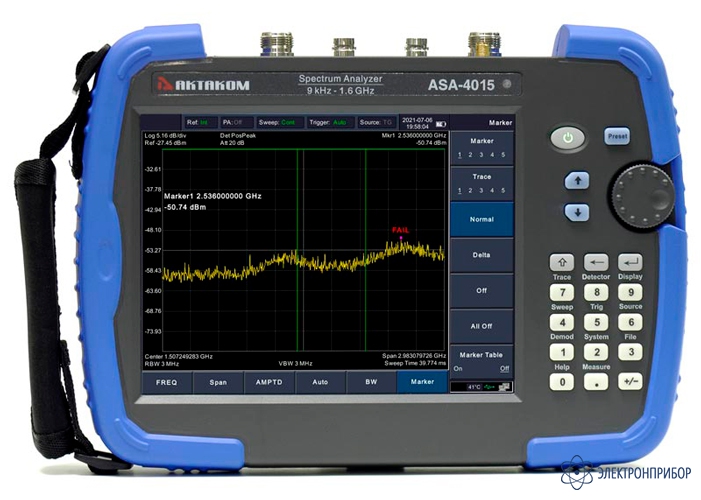

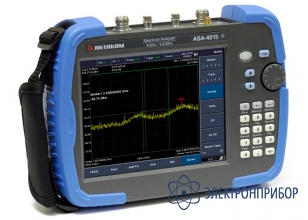

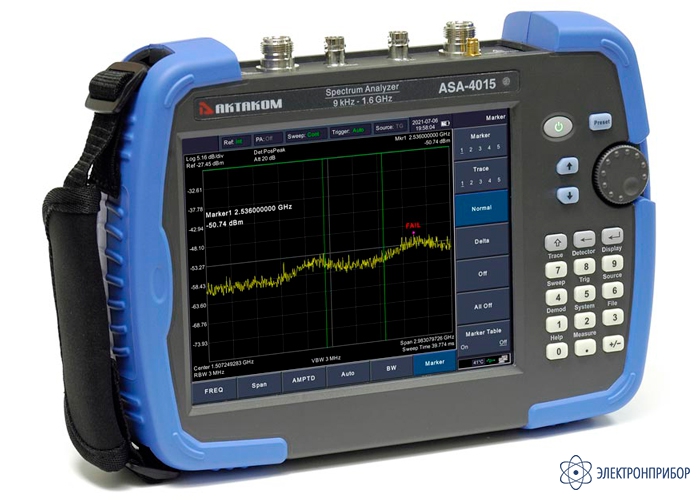

ASA-4015 — анализатор спектра портативный

Код товара: 71032

    • Гарантия

      2 года

    • Производитель

      АКТАКОМ

    Особенности анализатора спектра портативного ASA-4015:

    • Цифровой портативный анализатор спектра 9 кГц...1,6 ГГц;
    • Стабильность 1 ppm/год;
    • Средний уровень собственного шума -140 дБм/-160 дБм (с п/у); максимальный уровень +30 дБмВт;
    • RBW: 10 Гц…3 МГц;
    • встроенные ЭМИ фильтры;
    • Тестирование на ЭМС (опция);
    • Фазовый шум -80 дБн/Гц @10 кГц;
    • Маркерные измерения; запись спектрограмм и настроек;
    • Анализ модуляций;
    • Демодулятор аудио;
    • Частотомер;
    • Измерение мощности;
    • Режим спектрограмма;
    • Цветной сенсорный ЖК-дисплей 8" (1024х768);
    • Интерфейсы USB device, USB host, LAN, выход на наушники;
    • Батарейное питание и сетевой адаптер;
    • Габаритные размеры: 265х190х58 мм;
    • Масса 2,5 кг.

    Расширенные функции:

    • Измерение во временном интервале;
    • Измерение мощности в канале;
    • Измерение мощности в соседних каналах ACPR;
    • Измерение занимаемой полосы частот OBW;
    • Функция Годен/Не годен (Pass/Fail).

  • Технические характеристики анализатора спектра портативного ASA-4015:

    Параметр Значение
    ЧАСТОТА
    Частотный диапазон 9 кГц…1,6 ГГц
    Разрешение 1 Гц
    Температурная стабильность источника опорной частоты ± 2,5х10-6
    Изменение погрешности источника опорной частоты ± 1х10-6/год
    Частота опорного генератора 10,000000 МГц
    Разрешение частотного маркера ± полоса обзора / (количество точек развертки-1)
    Погрешность измерения частоты ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
    Разрешение счетчика частоты 1 Гц, 10 Гц, 100 Гц, 1 кГц
    Полоса обзора Нулевая, 100 Гц...максимальная частота прибора
    Погрешность полосы обзора ± полоса обзора / (количество точек развертки-1)
    Плотность фазовых шумов
    (20...30ºС, центральная частота=1 ГГц)    		 <-80 дБн/Гц @ 10 кГц;
    <-100 дБн/Гц @ 100 кГц;
    <-107 дБн/Гц @ 1 МГц
    ПОЛОСА ПРОПУСКАНИЯ
    Полоса пропускания ПЧ (-3 дБ) 10 Гц… 500 кГц (с шагом 1-10), 1 МГц, 3 МГц
    Полоса пропускания ЭМИ фильтров (-6 дБ ) 200 Гц, 9 кГц, 120 кГц, 1 МГц
    Избирательность фильтров по уровням <5:1
    Погрешность установки полосы пропускания ПЧ ±5%
    Полоса пропускания видео 1 Гц … 3 МГц
    АМПЛИТУДА
    Диапазон измерения уровня Уровень собственных шумов … +20 дБм
    Предусилитель (9 кГц…1,5 ГГц) 20 дБ
    Максимальный уровень на входе 50 В (постоянное напряжение)
    +30 дБм усредненная непрерывная мощность
    Средний уровень шумов (типично)
    нормировано к 1 Гц    		 без предусилителя:
    1 МГц…1 ГГц: <-140 дБм (тип.), -130 дБм;
    1 ГГц…1,6 ГГц: <-138 дБм (тип.), -128 дБм

    с предусилителем:
    1 МГц…1 ГГц: <-160 дБм (тип.), -150 дБм;
    1 ГГц…1,6 ГГц: <-158 дБм (тип.), -148 дБм
    АЧХ (20 °С...30 °С, опорная частота=50 МГц, аттенюатор=20 дБ, центральная частота≥100 кГц,) без предусилителя ±0.4 дБ (тип), ±0.8 дБ;
    с предусилителем ±0.5 дБ (тип), ±0.9 дБ
    Аттенюатор (20 °С...30 °С, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх. сигнал = 1~40 дБ) Предел ослабления: 0…40 дБ, с шагом 3 дБ
    Погрешность переключения: ±0,5 дБ
    Абсолютная амплитудная погрешность (20 °С...30 °С, центральная частота=50 МГц, RBW=VBW=10 кГц, пиковый детектор, аттенюатор=10 дБ) без предусилителя (входящий сигнал = -20 дБм) ±0.4 дБ;
    с предусилителем (входящий сигнал = -40 дБм) ±0.5 дБ
    Опорный уровень Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм
    Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-10 дБ, предусилитель выкл.) -65 дБн
    Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц) TOI: +10 дБм
    Остаточные искажения (входящий терминатор 50 Ом, аттенюатор = 0 дБ, 20 °С...30 °С) <-85 дБм
    Паразитные помехи на входе (входящий сигнал на смесителе = -30 дБм, 20 °С...30 °С) <-60 дБн
    Логарифмическая шкала 1 дБ…255 дБ
    Линейная шкала 0 до опорного уровня
    Количество графиков 5
    Тип детектора Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный, среднее напряжение, квазипиковый
    Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
    Единицы измерения дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт
    РАЗВЕРТКА
    Диапазон 10 мс...3000 с (нулевой обзор);
    10 мс...3000 с (100 Гц ≤ полоса обзора ≤ 1,6 ГГц)
    ДЕМОДУЛЯЦИЯ
    Аудио демодулятор Частотный диапазон: 100 кГц...1,6 ГГц;
    Тип модуляции АМ/ЧМ
    Измерения АМ модуляции Частотный диапазон 100 кГц...1,6 ГГц
    Диапазон модуляции 20 Гц ...100 кГц
    Глубина модуляции 5%...95%
    Измерения ЧМ модуляции Частотный диапазон 100 кГц...1,6 ГГц
    Диапазон модуляции 20 Гц ...100 кГц
    Девиация частоты 20 Гц...200 кГц
    ВХОДЫ/ВЫХОДЫ
    ВЧ вход Импеданс 50 Ом;
    Соединитель типа N (female)
    Вход опорного генератора 10 MГц Импеданс 50 Ом;
    Соединитель типа BNC female;
    Амплитуда 0 дБм... +10 дБм
    Выход трекинг-генератора Импеданс 50 Ом;
    Соединитель типа N (female)
    Вход внешнего запуска Соединитель типа BNC female;
    TTL уроень
    Интерфейсы USB Host;
    USB Device (Micro USB);
    LAN (10/100 Base, RJ-45);
    выход на наушник
    ЗАПУСК
    Источник запуска свободный, видео, внешний
    Режим непрерывный, однократный
    ОБЩИЕ ДАННЫЕ
    Дисплей Сенсорный цветной TFT ЖК, размер 8" (1024х768)
    Напряжение питания сетевой адаптер 220 В, Li-ion батарея (4-6 часов непрерывной работы)
    Рабочая температура 0 ºC …40 ºC
    Габаритные размеры 265 х 190 х 58 мм
    Масса 2,5 кг

  • Комплект поставки ASA-4015

    № Наименование Количество
    1 Анализатор спектра портативный ASA-4015 1
    2 Кабель USB 1
    3 Модуль GPS 1
    4 Кабель питания 1
    5 Сетевой адаптер 1
    6 Чемодан 1
    7 Комплект ключей для чемодана 1
    8 Эксплуатационный документ 1
