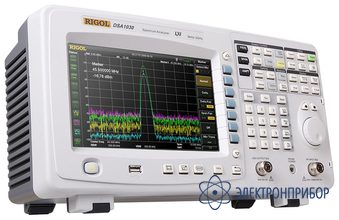

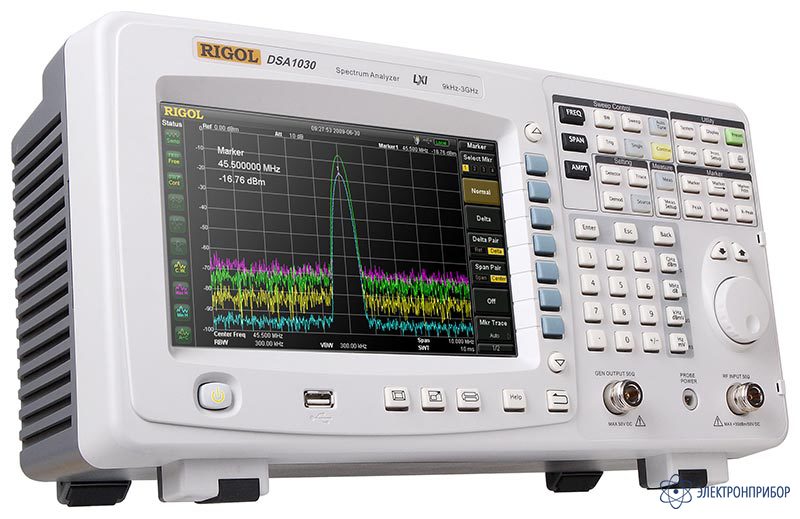

DSA1030-TG — анализатор спектра с опцией трекинг-генератора

Код товара: 35934

  • Цифровой анализатор спектра 9 кГц - 3 ГГц; цифровой частот. синтез, встр. предусилитель (опция), средний уровень соб.шума: -120дБмВт (-138 дБмВт-предусил); макс.уровень +30 дБмВт; RBW: от 10Гц; фаз. шум: -80 дБн/Гц; расширенные измерения (опция): мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм.искажения, TOI; маркерные измерения; запись спектрограмм и настроек; Встроенный трекинг-генератор: частотный диапазон 9 кГц - 3 ГГц; выходной уровень -20 дБм...0 дБм; устанавливается на заводе. Цветной ЖК-дисплей 8,5"; интерфейс USB device, USB host, VGA, LXI-C; батарейное питание; размеры 399 х 223 х 159 мм, масса 6,2 кг.

  • Технические характеристики анализатора спектра с опцией трекинг-генератора DSA1030-TG

    Характеристики Параметры Значения
    ЧАСТОТА Частотный диапазон 9 кГц…3 ГГц
    Разрешение 1 Гц
    Температурная стабильность источника опорной частоты ± 3х10-6
    Изменение погрешности источника опорной частоты ± 3х10-6/год
    Погрешность измерения частоты Разрешение маркера:
    1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
    Погрешность:
    ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
    Полоса обзора Нулевая, 100 Гц…3 ГГц
    Погрешность полосы обзора ± полоса обзора / (кол.точек развертки-1)
    Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц) <-80 дБн/Гц @ 10 кГц
    ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания RBW (-3 дБ)
    Полоса пропускания (-6 дБ)    		 100 Гц… 1 МГц, с шагом 1-3-10
    200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры
    Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
    Погрешность установки полосы пропускания ПЧ <5%
    Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10
    АМПЛИТУДА Диапазон измерения уровня Уровень собственных шумов … +30 дБм (10 МГц...3 ГГц)
    Уровень собственных шумов … +21 дБм (1 МГц...10 МГц)
    Уровень собственных шумов...+17 дБм (9 кГц...1 МГц)
    Максимальный уровень на входе (аттенюатор ≥20 дБ) 50 В постоянная составляющая
    +30 дБм (1 Вт) мощность CW RF Power
    +40 дБм (10 Вт) макс. опасный уровень
    Средний уровень шумов (типично)
    0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц    		 без предусилителя:
    100 кГц…10 МГц:
    <-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм
    10 МГц…2.5 ГГц:
    <-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм
    2.5 ГГц…3 ГГц: <-105 дБм
    предусилителем (опция DSA-1030-PA):
    100 кГц…1 МГц:
    <-93 дБм

    1 МГц…10 МГц:
    <-93 дБм-3 x (f/1 МГц) дБ, типично -133 дБм
    10 МГц… 2.5 ГГц:
    <-135 дБм +3 x (f/1 ГГц) дБ, типично -138 дБм
    2.5 ГГц…3 ГГц: <-123 дБм
    Логарифмическая шкала 1 дБ…200 дБ
    Линейная шкала 0 до опорного уровня
    Количество точек 601 (нормальный), 751 (полный экран)
    Количество графиков 3 + основной
    Тип детектора нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый
    Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка
    Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
    АЧХ без предусилителя:
    < 1,0 дБ : 100 кГц….3 ГГц
    с предусилителем:
    < 1,4 дБ : 1 МГц…3 ГГц
    Аттенюатор Предел ослабления:
    0…50 дБ, с шагом 1 дБ
    Погрешность переключения
    (центральная частота=50 МГц):
    < 0.8 дБ
    Абсолютная амплитудная погрешность
    (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC):
    ± 0.4 дБ
    Установка опорного уровеня Диапазон:
    -100 дБм…+30 дБм с шагом 1 дБ
    Разрешение
    логарифмической шкалы 0,01 дБ , линейной - 5 цифр
    Погрешность измерения
    (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<3 ГГц, 20 ºC to 30 ºC)
    <1.5 дБ
    Гармонические искажения 2-го порядка SHI : +35 дБм
    Интермодуляционные искажения 3-го порядка TOI: +7 дБм (центральная частота>30 МГц)
    Комбинационные искажения <-60 дБн
    Собственные комбинационные помехи <-85 дБм, типично
    РАЗВЕРТКА Диапазон 10 мс… 3000 с (нулевой обзор)
    20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц)
    ВХОД ВЧ вход Соединитель N-типа (female) ; 50 Ом;
    Другие входы/выходы Выход источника сигнала
    Импеданс 50 Ом
    Соединитель типа N (female)
    Вход для питания пробника
    Напряжение/ток:
    +15 В, <10% при 150 mA
    -12.6 В, <10% при 150 mA
    Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
    Соединитель типа BNC (female)
    Вход 10 МГц: уровень 0 дБм…10 дБм
    Вход 10 МГц: уровень 0 дБм…10 дБм
    Уровень запуска: 5 В TTL уровень
    USB Host 2.0
    USB Device 2.0
    VGA
    Коннектор VGA, 15-pin mini D-SUB
    Разрешение 800 * 600 @ 60Hz
    Запуск Источник запуска свободный, видео, внешний
    Внешний запуск 5 В TTL уровень
    Трекинг-генератор Диапазон 9 кГц...3 ГГц
    Выходной уровень -20 дБм...0 дБм
    ОБЩИЕ ДАННЫЕ Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
    Поддержка принтера Протокол PictBridge
    Удаленное управление USB TMC
    LAN интерфейс 10/100 Base-T, RJ-45
    IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
    Демодулятор АМ/ЧМ модуляция
    Напряжение питания Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
    Батарейное питание: DC 10 В…18 В
    Время бесперебойной работы от батареи - 3часа :
    Потребляемая мощность 35 Вт, типично;
    60 Вт, масимально
    Габаритные размеры 399 x 223 х 159 мм
    Масса 6,2 кг (без батарей); 7,4 кг (с батареей)
    Внутренняя память данных Mass Memory Flash Disk (встроенный)
    Data Storage Space Flash Disk (встроенный) 1 Гбайт
    Рабочая температура 5 ºC …40 ºC

    Расширенные измерения (опция DSA-1030-AMK)

    • измерение мощности в основном канале
    • измерение занимаемой полосы
    • соотношение мощностей в смежных каналах
    • измерение мощности во временной области при нулевой полосе пропускания
    • измерение мощности в полосе между двумя максим.точками
    • измерение отношения сигнал/шум измерение гармонических искажений
    • измерение интермодуляционных искажений
    • тестирование в пределах

  • Комплект поставки DSA1030-TG

    Наименование Количество
    Анализатор спектра с опцией трекинг-генератора DSA1030-TG 1
    USB кабель 1
    Крышка на переднюю панель 1
    Краткое руководство по эксплуатации 1
    CD-ROM (руководство пользователя, руководство по программированию) 1
