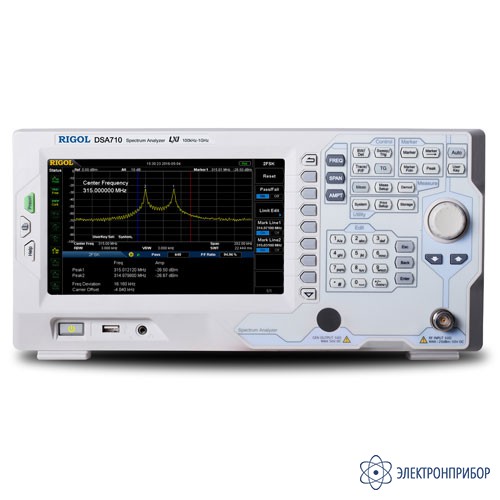

DSA710 — анализатор спектра
Код товара: 44966-
-
Гарантия
3 года
-
Производитель
-
Артикул
А171295
Описание анализатора спектра DSA710:
Анализатор спектра DSA710 - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра DSA710 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а также позволяет выполнять непрерывный захват сигналов.
Расширенные измерения анализатора спектра DSA710:
- ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI);
- измерение мощности в основном канале (опция DSA800-AMK);
- измерение занимаемой полосы (опция DSA800-AMK);
- соотношение мощностей в смежных каналах (опция DSA800-AMK);
- измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK);
- измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK);
- измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK);
- измерение гармонических искажений (опция DSA800-AMK);
- измерение TOI (опция DSA800-AMK);
- непрерывный захват сигнала (опция SSC-DSA).
-
-
Технические характеристики анализатора спектра DSA710:
Параметры Значения ЧАСТОТА Частотный диапазон 100 кГц…1 ГГц Разрешение 1 Гц Температурная стабильность источника опорной частоты <± 2х10-6 Изменение погрешности источника опорной частоты <± 2х10-6/год Погрешность измерения частоты Разрешение маркера:
полоса обзора / (количество точек развертки-1)Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)Счетчик частоты Разрешение:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГцПогрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)Полоса обзора Нулевая, 100 Гц…1 ГГц Погрешность полосы обзора ± полоса обзора / (количество точек развертки-1) Плотность фазовых шумов <-80 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГцПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (-3 дБ) 100 Гц… 1 МГц,с шагом 1-3-10 Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI) 200 Гц, 9 кГц, 120 Гц Избирательность фильтров по уровням (60дБ/3 дБ) <5:1 Погрешность установки полосы пропускания ПЧ <5% Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10 АМПЛИТУДА Диапазон измерения уровня Уровень собственных шумов … +20 дБм Максимальный уровень на входе (аттенюатор 30 дБ) 50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) максимально опасный уровеньСредний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гцбез предусилителя:
100 кГц…1 МГц: <-90 дБм, типично -110 дБм
1 МГц…1 ГГц: <-100 дБм, типично -110 дБмс предусилителем:
100 кГц…1 МГц: <-110 дБм-, типично -130 дБм
1 МГц…1 ГГц: <-120 дБм, типично -130 дБмЧастотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)без предусилителя:
< 0,7 дБс предусилителем:
< 1,0 дБАттенюатор Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
< 0,5 дБПредел ослабления:
0…30 дБ, с шагом 1 дБАбсолютная амплитудная погрешность
(центральная частота=50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)± 0,4 дБ Установка опорного уровня Диапазон:
-100 дБм…+20 дБм с шагом 1 дБРазрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры Погрешность измерения:
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм < опорный уровень<0, 10 МГц< центральная частота<1,5 ГГц, 20 ºC to 30 ºC) <1,5 дБГармонические искажения 2-го порядка
(центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ)SHI : +40 дБм Интермодуляционные искажения 3-го порядка (центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ) TOI: +10 дБм (центральная частота>30 МГц) Проникновение центральной частоты
Побочные сигналы<-60 дБн Собственные комбинационные помехи
(вх.терминатор 50 Ом, аттенюатор = 0 дБ)<-88 дБм, типично Переключение разрешения по полосе пропускания
(относит. 1 кГц RBW)<0,1 дБ Логарифмическая шкала 1 дБ…200 дБ Линейная шкала 0 до опорного уровня Количество точек 601 Количество графиков 3 + основной Тип детектора Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квазипиковый (опция DSA800-EMI)Операции над графиками Очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт РАЗВЕРТКА Диапазон 10 мс… 1000 с (нулевой обзор)
20 мкс ….1000 с (100 Гц ≤ полоса обзора ≤ 1 ГГц)ПРЕДУСИЛИТЕЛЬ Усиление 100 кГц…1 ГГц 20 дБ (штатно) НЕПРЕРЫВНЫЙ ЗАХВАТ СИГНАЛА (опция SSC-DSA) Диапазон измерения 202 кГц Скорость измерения 650 спектр/с ВХОДЫ/ВЫХОДЫ ВЧ вход Соединитель N-типа (female) ; 50 Ом; Вход/выход опорного генератора Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБмВыход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм, +8 дБм типичноВход внешнего запуска Соединитель типа BNC (female)
Импеданс 1 кОм (типичное)Интерфейсы коммуникационные USB Host 2.0
USB Device 2.0
LAN(LXI core 2011)
GPIB опция, через соединитель USB-GPIBЗАПУСК Источник запуска свободный, видео, внешний Внешний запуск 5 В TTL уровень ОБЩИЕ ДАННЫЕ Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов Поддержка принтера Протокол PictBridge Сохранение в память USB флэш устройство (не идет в комплекте)
Встроенный флэш дискНапряжение питания Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 ГцПотребляемая мощность 35 Вт, типично;
50 Вт, масимальноРабочая температура 0 ºC …50 ºC Относительная влажность ≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC)Габаритные размеры 361,6 x 178,8 х 128 мм Масса 4,55 кг -
Комплект поставки DSA710
№ Наименование Количество 1 Анализатор спектра DSA710 1 2 Кабель питания 1 3 Краткое руководство по эксплуатации 1 -
