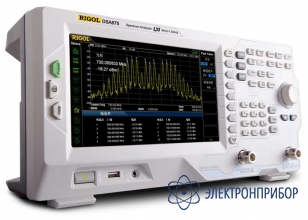

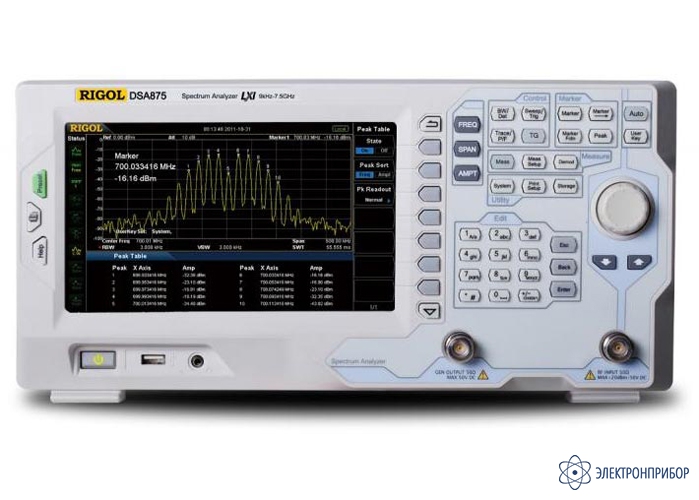

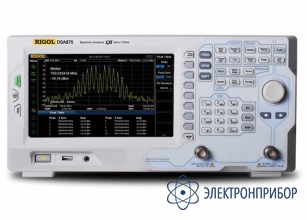

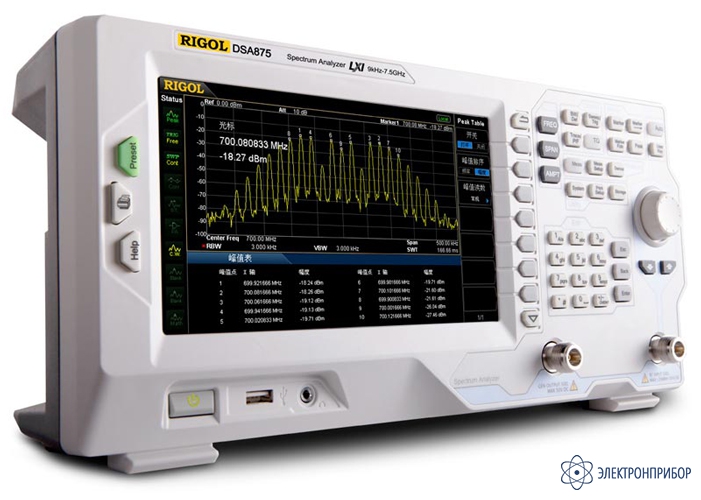

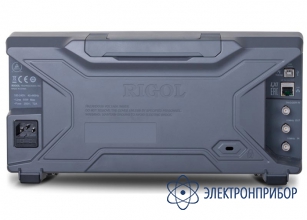

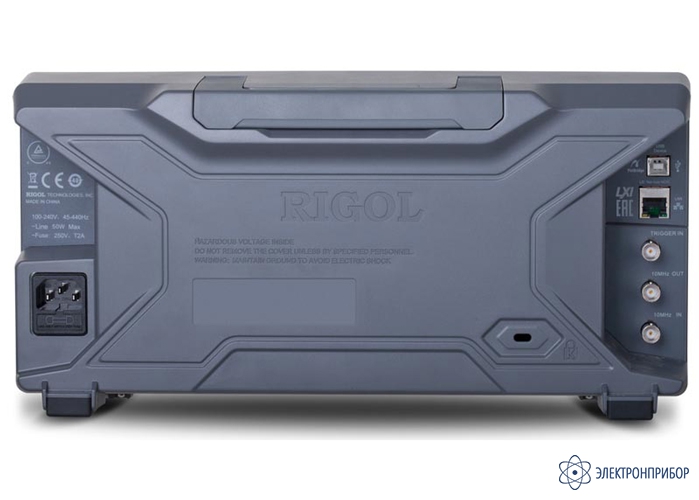

DSA875 — анализатор спектра

Код товара: 35937
  • 61272-15
    Анализатор спектра DSA875 Анализатор спектра DSA875 Анализатор спектра DSA875

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      61272-15 до 11.08.2021

    • Производитель

      RIGOL, Китай

    • Артикул

      А158143

    Описание анализатора спектра DSA875:

    Анализатор спектра DSA875 представляет собой прибор с небольшими размерами и весом, имеющий отличное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра DSA875 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а опциональный трекинг-генератор позволяет использовать анализатор спектра DSA875 для измерения S-параметров.

    Расширенные измерения анализатора спектра DSA875:

    • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI);
    • измерение КСВН (опция DSA800-VSWR);
    • предусилитель (опция PA-DSA875);
    • измерение мощности в основном канале (опция DSA800-AMK);
    • измерение занимаемой полосы (опция DSA800-AMK);
    • соотношение мощностей в смежных каналах (опция DSA800-AMK);
    • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK);
    • измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK);
    • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK);
    • измерение гармонических искажений (опция DSA800-AMK);
    • измерение TOI (опция DSA800-AMK);
    • тестирование в пределах.

  • Технические характеристики анализатора спектра DSA875:

    Параметры Значения
    Частота
    Частотный диапазон 9 кГц…7,5 ГГц
    Разрешение 1 Гц
    Температурная стабильность источника опорной частоты ± 5х10-7
    Изменение погрешности источника опорной частоты ± 1х10-6/год
    Погрешность измерения частоты Разрешение маркера:
    1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
    Погрешность:
    ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
    Полоса обзора Нулевая, 100 Гц…7,5 ГГц
    Погрешность полосы обзора

    ± полоса обзора / (кол.точек развертки-1)
    Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц)

    <-98 дБн/Гц @ 10 кГц
    Полоса пропускания
    Полоса пропускания ПЧ (-3 дБ) 10 Гц… 1 МГц, с шагом 1-3-10
    Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI) 200 Гц, 9 кГц, 120 Гц
    Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
    Погрешность установки полосы пропускания ПЧ <5%
    Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10
    Амплитуда
    Диапазон измерения уровня Уровень собственных шумов … +20 дБм
    Максимальный уровень на входе (аттенюатор 30 дБ) 50 В постоянная составляющая
    +20 дБм (100 мВт) мощность CW RF Power
    +30 дБм (1 Вт) макс. опасный уровень
    Средний уровень шумов (типично)
    0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл., нормализован к 1Гц

    без предусилителя:
    9 кГц...100 кГц: <-120 дБм
    100 кГц…5 МГц: <-135 дБм, типично -138 дБм
    5МГц…3.2 ГГц: <-140 дБм, типично -144 дБм 3,2 ГГц…6 ГГц: <-136 дБм,
    типично -140 дБм
    6 ГГц…7,5 ГГц: <-131 дБм, типично -135 дБм

    с предусилителем:
    9 кГц...100 кГц: <-152 дБм
    100 кГц…5 МГц: <-152 дБм, типично -155 дБм
    5МГц…3.2 ГГц: <-157 дБм, типично -161 дБм 3,2 ГГц…6 ГГц: <-153 дБм, типично -157 дБм
    6 ГГц…7,5 ГГц: <-148 дБм, типично -152 дБм
    Частотный отклик
    (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)

    без предусилителя:
    100 кГц….3,2 ГГц: < 0,5 дБ, <0,3 дБ типично
    3,2 ГГц...7,5 ГГц: < 0,7 дБ, <0,3 дБ типично

    с предусилителем (опция PA-DSA875):
    100 кГц….3,2 ГГц: < 0,7 дБ, <0,3 дБ типично
    3,2 ГГц...7,5 ГГц: < 0,9 дБ, <0,3 дБ типично
    Аттенюатор Предел ослабления:
    0…30 дБ, с шагом 1 дБ
    Погрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ):
    < 0,3 дБ
    Абсолютная амплитудная погрешность
    (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)    		 ± 0,3 дБ
    Установка опорного уровня Диапазон:
    -100 дБм…+20 дБм с шагом 1 дБ
    Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
    Погрешность измерения
    (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <0,8 дБ
    Гармонические искажения 2-го порядка
    (центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх. уровень = -20 дБ)     		 SHI : +45 дБм
    Интермодуляционные искажения 3-го порядка
    (центральная частота ≥ 50 МГц, аттенюатор = 10 дБ, вх. уровень = -20 дБ)     		 TOI: +11 дБм , типично +15 дБм
    Комбинационные искажения <-60 дБн
    Собственные комбинационные помехи
    (вх. терминатор 50 Ом, аттенюатор = 0 дБ)    		 <-90 дБм, <-100 дБм, типично
    Логарифмическая шкала 1 дБ…200 дБ
    Линейная шкала 0 до опорного уровня
    Количество точек 601
    Количество графиков 3 + основной
    Тип детектора Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
    Quasi-peak (DSA800-EMI)
    Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
    Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
    Развертка
    Диапазон 1 мс… 1500 с (нулевой обзор)
    20 мкс ….7500 с (100 Гц ≤ полоса обзора ≤ 7,5 ГГц)
    запуск: непрерывный, однократный
    Предусилитель
    Усиление (100 кГц...7,5 ГГц) 17 дБ (номинальное)
    Вход
    ВЧ вход Соединитель N-типа (female); 50 Ом
    Другие входы/выходы Выход источника сигнала
    Импеданс 50 Ом
    Соединитель типа N (female)
    Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
    Соединитель типа BNC (female)
    Вход 10 МГц: уровень 0 дБм…10 дБм
    Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
    Импеданс вх/вых опорного генератора 50 Ом
    Импеданс входа внешнего запуска 1 кОм
    Уровень запуска: 5 В TTL уровень
    USB Host 2.0
    USB Device 2.0
    Запуск
    Источник запуска свободный, видео, внешний
    Внешний запуск 5 В TTL уровень
    Общие данные
    Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8, 65536 цветов
    Поддержка принтера Протокол PictBridge
    Удаленное управление USB TMC
    LAN интерфейс 10/100 Base-T, RJ-45
    LXI Class C
    IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
    Напряжение питания Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
    Потребляемая мощность 35 Вт, типично;
    50 Вт, масимально
    Габаритные размеры 361,6 x 178,8 х 128 мм
    Масса 4,55 кг
    Внутренняя память данных Flash Disk (встроенный)
    Рабочая температура 0 ºC …50 ºC

  • Комплект поставки DSA875

    № Наименование Количество
    1 Анализатор спектра DSA875 1
    2 Кабель питания 1
    3 Краткое руководство по эксплуатации 1
    4 CD-диск (руководство пользователя, руководство по программированию) 1

    Дополнительная комплектация DSA875:

    (Поставляется за отдельную плату)

    № Наименование
    1 Адаптер USB-GPIB
    2 Комплект аксессуаров DSA Utility Kit
    3 Опция расширенных измерений DSA800-AMK
    4 Опция для ЭМИ измерений DSA800-EMI
    5 Комплект для монтажа в стойку DSA800-RMS
    6 Зонд ближнего поля NFP-3
    7 Программное обеспечение Ultra Spectrum
