FPL-1003, FPL 1003,

Анализаторы спектра

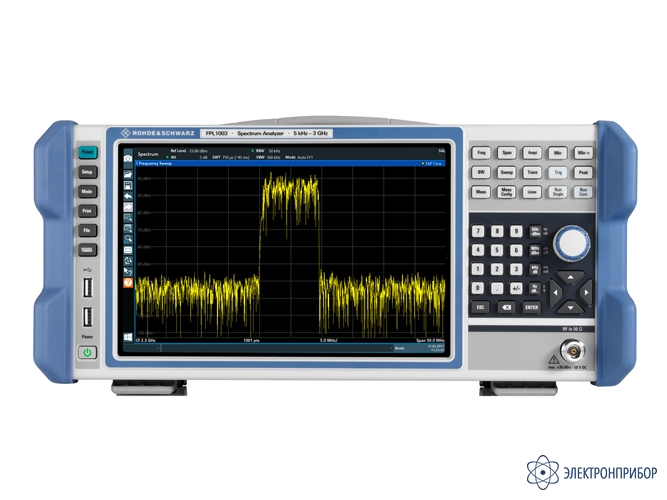

FPL1003 — анализатор спектра

Код товара: 48250
  • 85652-22

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      85652-22 до 23.05.2027

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1304.0004.03

    Описание анализатор спектра FPL1003:

    С помощью анализатора спектра FPL1000 измерения выполняются быстро и удобно. Интуитивно понятный сенсорный экран понятен и прост в использовании. Благодаря отличным радиотехническим характеристикам, малому весу и компактности анализатор спектра FPL1000 сочетает в себе функциональность настольного прибора с портативностью переносного прибора.

    Анализатор спектра FPL1000 необходим в радиолаборатории так же, как осциллограф или мультиметр. Это отдельный измерительный прибор, предназначенный для решения целого ряда измерительных задач. Он позволяет выполнять не только анализ спектра, но и высокоточное измерение мощности с помощью датчиков мощности, а также анализ сигналов с аналоговой и цифровой модуляцией.

    Прекрасные радиотехнические характеристики делают анализатор FPL1000 идеальным прибором для использования в лаборатории, на производстве и при сервисном обслуживании. Шаг перестройки аттенюатора 1 дБ (опция FPL1-B25) позволяет выполнять измерения с максимальным динамическим диапазоном. Предусилитель (опция FPL1-B22) позволяет увеличивать уровень чувствительности. Благодаря высокой чувствительности и низкому уровню фазового шума обеспечивается возможность анализа даже слабых помеховых сигналов вблизи несущей.

    Работать с анализатором FPL1000 также просто, как с обыкновенным смартфоном. Центральная частота или опорный уровень настраиваются простыми жестами пролистывания. Мульти-жесты двумя пальцами используются для изменения полосы обзора или отображаемого уровня мощности, в то время как 10,1-дюймовый экран с разрешением 1280 × 800 пикселей обеспечивает четкое отображение сигнала. Кроме того, пользователь может произвольным образом разместить выводимые на экран результаты измерений. Используя режим отображения MultiView, можно комбинировать даже различные режимы измерения, а все результаты отображать на одном экране.

    В глубину корпус прибора FPL1000 не превышает длины одной руки. Он поместится на любом рабочем месте и оставит достаточно пространства для испытуемых устройств и других измерительных приборов.

    Малый вес и возможность работы от аккумуляторной батареи позволяют брать его с собой в любое место проведения измерений. При необходимости аккумулятор обеспечит три часа непрерывной работы. Благодаря большому набору принадлежностей анализатор FPL1000 может использоваться для полевых измерений. Для транспортировки предусмотрена жесткая защитная крышка, а также мягкая сумка для переноски, позволяющая работать с прибором, не вынимая его из сумки. Плечевой ремень облегчает управление в "переносном" режиме.

    Особенности анализатор спектра FPL1003:

    • Диапазон частот от 5 кГц до 3 ГГц;
    • Однополосный фазовый шум: –108 дБн (1 Гц) при отстройке 10 кГц (от несущей 1 ГГц);
    • Средний уровень собственного шума (DANL) с предусилителем: –167 дБмВт от 10 МГц до 2 ГГц;
    • Малый вес и габариты;
    • Работа от аккумулятора или источника постоянного напряжения 12/24 В (опция);
    • Поддержка датчиков мощности (опция);
    • Ширина полосы анализа 40 МГц (опция);
    • Анализ аналоговых и цифровых сигналов (опция).

  • Технические характеристики анализатор спектра FPL1003:

    Параметр Значение
    Частота
    Диапазон частот от 5 кГц до 3 ГГц
    Старение за год 1 × 10-6
    1 × 10-7 с опцией FPL1-B4
    Полоса пропускания
    Полоса разрешения (–3 дБ) следящие фильтры от 100 кГц до 10 МГц с шагом 1/2/3/5
    БПФ-фильтры от 1 Гц до 50 кГц с шагом 1/2/3/5
    Полоса I/Q-демодуляции 10 МГц
    40 МГц с опцией FPL1-B40
    Средний уровень собственного шума (DANL)
    ВЧ-предусилитель отключен 5 МГц ≤ f < 2 ГГц –152 дБмВт (тип.)
    ВЧ-предусилитель включен (опция FPL1-B22) 10 МГц ≤ f < 2 ГГц –167 дБмВт (тип.)
    Интермодуляция
    Точка компрессии 1 дБ входного смесителя +7 дБмВт (ном.)
    Точка пересечения третьего порядка (TOI) 300 МГц ≤ fвх < 3 ГГц +20 дБмВт (тип.)
    Фазовый шум f = 1 ГГц, отстройка 10 кГц –108 дБн (1 Гц) (тип.)
    Общая погрешность измерения 1 МГц ≤ f < 3 ГГц 0,5 дБ

  • Комплект поставки FPL1003

    № Наименование Количество
    1 Анализатор спектра FPL1003 1
    2 Кабель питания 1
    3 Краткое руководство по эксплуатации 1

  • Файлы для FPL1003

Файлы для FPL1003
