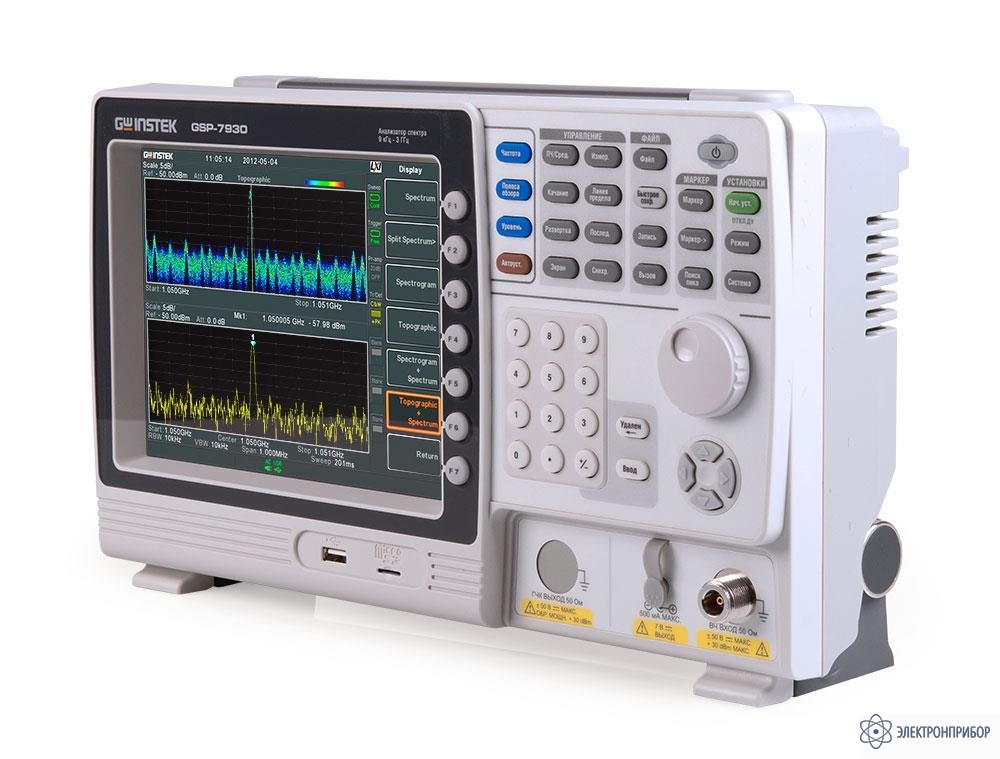

GSP-7930 — анализатор спектра цифровой

Код товара: 31444
  • Особенности анализатора спектра цифрового GSP-7930

    • Цифровой анализатор спектра 9 кГц...3 ГГц;
    • диапазон измерения уровня –122…20 дБмВт;
    • фильтры ПЧ: 3 кГц; 30 кГц; 300 кГц; 4 МГц;
    • цифровая ФАПЧ;
    • плотность собственных шумов –152 дБмВт/Гц;
    • фазовый шумы -85 дБн/Гц при отстройке 20 кГц;
    • измерение мощности (в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню); маркерные измерения (10 маркеров);
    • запись до 100 спектрограмм с временными метками или профилей;
    • опции: трекинг генератор, термостатированный ОГ, аккумулятор, фильтры ЭМС и ПЧ, демодулятор АМ/ЧМ, GPIB.
  • Технические характеристики анализатора спектра цифрового GSP-7930

    Параметр Значение
    Частота
    Частотный диапазон 9 кГц…3000 МГц
    Погрешность источника опорной частоты ±2,5х10-6 (±1х10-6 -опция)
    Полоса обзора Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
    Плотность фазовых шумов -88 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
    -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
    -113 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц
    Скорость развертки 22 мс…1000 с (при нулевой полосе обзора > ), 50 мкс…1000 с (при полосе обзора 0)
    Режимы развертки Непрерывный, однократный
    Полоса пропускания
    Полоса пропускания ПЧ (RBW) 10 Гц … 10 кГц (шаг 1-3), 10 кГц … 1 МГц (шаг 10%), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц (-6 дБ)
    Погрешность установки полосы пропускания ПЧ ± 8 % (ном.) при ПЧ ≥ 750 кГц, ± 5 % (ном.) при ПЧ < 750 кГц
    Избирательность по уровням (60 дБ/ 3 дБ) 4,5:1
    Полоса пропускания видео (VBW) 1 Гц…1 МГц (шаг 1-3-10)
    Амплитуда
    Диапазон измерений От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц
    до + 21 дБ в полосе от 1 МГц до 10 МГц
    до + 30 дБ в полосе от 10 МГц до 3 ГГц
    Аттенюатор 0 … 50 дБ ( шаг 1 дБ)
    Погрешность аттенюатора ± 1,5 дБ
    Предусилитель 18 дБ, 1 МГц…3 ГГц
    Макс. входной уровень 33 дБмВт, постоянное 50 В
    Уровень компрессии на 1 дБ 0 дБ при несущей частоте ≥ 50 МГц без предусилителя
    -22дБ при несущей частоте ≥ 50 МГц с предусилителем
    Средний уровень
    собственного шума (DANL)
    С выключенным предусилителем С включенным предусилителем
    -93 дБм: 9 кГц…100 кГц -108 дБм - 3х(F/100 кГц) дБ: 100 кГц…1 МГц
    -90 дБм - 3х(F/100 кГц) дБ: 100 кГц…1 МГц -142 дБм: 1 МГц…10 МГц
    -122 дБм: 1 МГц…3 ГГц -145 дБм + 3х(F/1 ГГц) дБ: 1 МГц…3 ГГц
    Суммарная амплитудная С выключенным предусилителем: ± 0,3 дБ
    Погрешность измерения
    уровня
    С включенным предусилителем: ± 0,4 дБ
    Неравномерность АЧХ С выключенным предусилителем С включенным предусилителем
    ± 0,5 дБ: 100 кГц…2 ГГц ± 0,6 дБ: 1 МГц…2 ГГц
    ± 0,7 дБ: 2 ГГц…3 ГГц ± 0,8 дБ: 2 ГГц…3 ГГц
    Погрешность полосы пропускания при ее переключении ± 0,15 дБ: относительно установленной RBW 10 кГц
    Погрешность установки опорного уровня 0,5 дБ (типично)
    Гармонические искажения второго порядка (SHI) +35 дБм: 10 МГц…775 МГц
    +60 дБм: 775 МГц…1,5 ГГц
    Интермодуляционные
    искажения третьего порядка
    (TOI)
    > 1 дБ: 300 МГц…3 ГГц
    Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
    Детекторы графика Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ
    Функции трассировки Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение
    Входы/выходы
    ВЧ вход Соединитель N-типа; 50 Ом; КСВН <1,6 (300 кГц…3 ГГц, ослабление > 10 дБ)
    Внешняя синхронизация Соединитель BNC-типа; входная амплитуда 3,3 В (CMOS)
    Вход/выход опорной частоты Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм
    ДУ LAN, USB, RS232
    Вход питания постоянным напряжением 7 В/500 мА; разъем SMB
    Выход ПЧ Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц)
    Медиа выходы Видео DVI-I, аудио 3,5мм jack моно
    Общие данные
    Внутренняя память 16 МБ
    Дисплей 8,4”, ЖК, разрешение 800х600
    Потребляемая мощность < 65 Вт
    Условия эксплуатации +5…+45 °С
    Напряжение питания 100…240 В (автовыбор), 50/50 Гц. Опция – батарейного питания
    Габаритные размеры 210х350х100 мм
    Масса < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное
    питание)
  • Комплект поставки GSP-7930

    Наименование Количество
    Анализатор спектра цифровой GSP-7930 1
    Руководство по эксплуатации 1
    Шнур питания 1
