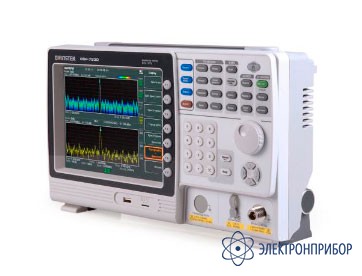

GSP-79330 (TG) — анализатор спектра цифровой

Код товара: 45133
  • 72917-18

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      72917-18 до 26.10.2024

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Описание анализатор спектра цифровой GSP-79330 (TG):

    • Частотный диапазон 9 кГц...3,25 ГГц;
    • Цифровая ФАПЧ;
    • Средний уровень собственных шумов: от –139 дБм (с включенным предусилителем);
    • Максимальный входной уровень сигнала: + 33 дБм, постоянный уровень 50 В;
    • Фазовый шумы -113 дБн/Гц при отстройке 1 МГц от несущей 1 ГГц;
    • Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение полосы по уровню, анализ модуляции;
    • Полоса пропускания: 10 Гц … 3 кГц (шаг 1-3-10), 10 кГц … 1 МГц (шаг 10%), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ);
    • Демодулятор АМ/ЧМ;
    • Маркерные измерения, запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на внешний носитель;
    • Интерфейсы USB, LAN (LXI), опция GPIB, выход VGA, MicroSD;
    • Опции: трекинг генератор, батарейное питание, интерфейс GPIB;
    • Универсальное питание: 110…220 В (50/60 Гц), опционально - батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов);
    • Ультракомпактный (в глубину всего 10 см), легкий.

  • Технические характеристики анализатор спектра цифровой GSP-79330 (TG):

    Параметр Значение
    Частота
    Частотный диапазон 9 кГц...3250 МГц
    Погрешность источника опорной частоты ± 2,045 *10 - 6
    Погрешность измерения частоты F маркером ±(2,045*10- 6F изм +1 Гц)
    Полоса обзора 100 Гц... 3,25 ГГц (разрешение 1 Гц)
    Плотность фазовых шумов - 88 дБ н/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
    - 95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
    - 113 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
    Скорость развертки 22 мс...1000 с (при нулевой полосе обзора > ), 50 мкс...1000 с (при полосе обзора 0)
    Режимы развертки Непрерывный, однократный
    Полоса пропускания
    Полоса пропускания 10 Гц ... 10 кГц (шаг 1 - 3 ), 10 кГц ... 1 МГц (шаг 10%), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц , 1 МГц ( - 6 дБ)
    Погрешность установки полосы пропускания ± 8 % (ном.) при ПЧ = 1 М Гц, ± 5 % (ном.) при ПЧ < 1 М Гц
    Избирательность по уровням (60 дБ/ 3 дБ) 4,5:1
    Полоса пропускания видео 1 Гц...1 МГц (шаг 1 - 3 - 10)
    Полоса пропускания
    Диапазон измерений От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц; до + 21 дБ в полосе от 1 МГц до 10 МГц, до + 30 дБ в полосе от 10 МГц до 3 ,25 ГГц
    Аттенюатор 0 ... 50 дБ ( шаг 1 дБ)
    Погрешность аттенюатора ± 0,15 дБ
    Предусилитель 18 дБ, 1 МГц...3,25 ГГц
    Максимальный входной уровень 33 дБмВт, постоянное 50 В
    Уровень компрессии на 1 дБ 0 дБ при несущей частоте ≥ 50 МГц без предусилителя, - 22дБ при несущей частоте ≥ 50 МГц с предус илителем
    Средний уровень собственного шума ( DANL ) С выключенным предусилителем:
    - 93 дБм: 9 кГц...100 кГц
    - 90 дБм - 3х( F /100 кГц) дБ: 100 кГц...1 МГц
    - 119 дБм: 1 МГц...3 ГГц
    С включенным предусилителем:
    - 108 дБм - 3х( F /100 кГц) дБ: 100 кГц...1 МГц
    - 139 дБм: 1 МГц...10 МГц
    - 137 дБм + 3х( F /1 ГГц) дБ: 1 МГц...3 ГГц
    Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, VBW 10 Гц, полоса обзора 500 МГц, опорный уровень - 60 дБ, усреднение > 40
    Пределы допускаемой относительной погрешности измерения у ровня на частоте 160 МГц С выключенным предусилителем: ± 0,3 дБ
    С включенным предусилителем: ± 0,4 дБ
    Нелинейность логарифмической шкалы ± 1,5 дБ, частота > 1 МГц , опорный уровень от 0 до – 50 дБм
    Неравномерность АЧХ С выключенным предусилителем:
    ± 0 ,5 дБ: 100 кГц...2 ГГц
    ± 0,7 дБ: 2 ГГц...3,25 ГГц
    С включенным предусилителем:
    ± 0,6 дБ: 1 МГц...2 ГГц
    ± 0,8 дБ: 2 ГГц...3,25 ГГц
    Погрешность полосы пропускания при ее переключении ± 0,15 дБ: относительно установленной RBW 10 кГц
    Гармонические искажения второго порядка ( SHI ) 35 дБ м: 10 МГц...775 МГц
    60 дБм: 775 МГц...1, 625 ГГц
    Интермодуляционные искажения третьего порядка ( TOI ) Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ >1 дБм при 300 МГц...3 ,25 ГГц
    Предусилитель выкл., уровень: - 30 дБм, аттенюат ор 0 дБ
    Детекторы графика Положительного пика, о трицательного пика , мгновенного значения, нормальный, СКЗ
    Функции трассировки Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение
    Входы/Выходы
    ВЧ вход Соединитель N - типа; 50 Ом ; КСВН < 1,6 (300 кГц...3 ,25 ГГц, ослабление > 10 дБ)
    Внешняя синхронизация Соединитель BNC - типа; входная амплитуда 3,3 В ( CMOS )
    Вход /выход опорной частоты Соединитель BNC - типа: 10 МГц, 50 Ом , - 5 дБм...+10 дБм
    ДУ LAN, USB, RS 232
    Выход питания DC 7 В/500 мА; разъем SMB
    Выход ПЧ Соединитель SMA - типа, ПЧ = 886 МГц, 50 Ом, выход - 25 дБм (10 дБ аттенюатор, вход 0 дБм @1 ГГц)
    Медиа выходы Видео DVI - I , аудио 3,5мм jack моно
    Общие данные
    Внутренняя память 16 МБ
    Дисплей 8,4 ” , ЖК, разрешение 800 х600
    Потребляемая мощность < 65 Вт
    Условия эксплуатации +5...+45 ° С
    Габаритные размеры 210х350х100 мм
    Вес < 4,5 кг

  • Комплект поставки GSP-79330 (TG)

    № Наименование Количество
    1 Анализатор спектра цифровой GSP-79330 (TG) 1
    2 Шнур питания 1
    3 Руководство по эксплуатации 1
