MS2090A-0714 — анализатор спектра портативный

Код товара: 61151
  • 76643-19

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      76643-19 до 29.11.2024

    • Производитель

      Anritsu, США

    Описание анализатора спектра портативного MS2090A-0714:

    Компания Anritsu представляет анализатор спектра Field Master Pro MS2090A с производительностью, никогда ранее не доступной для приборов в компактном переносном исполнении.
    Обладая непрерывным частотным перекрытием от 9 кГц до 54 ГГц, анализатор Field Master Pro MS2090A предназначен, прежде всего, для решения новых задач, возникающих при тестировании оборудования для сетей 5G, и при этом обеспечивает поддержку полного спектра других беспроводных технологий, используемых в настоящее время, включая беспроводные сети, аэрокосмические и оборонные проекты, спутниковые системы и РЛС.

    Анализатор Field Master Pro MS2090A имеет наилучшие радиочастотные характеристики в формате переносного анализатора спектра с сенсорным экраном. Значения отображаемого среднего уровня шума (DANL) ниже -165 дБм и точки пересечения третьего порядка (TOI) +20 дБм (тип.) обеспечивают беспрецедентную точность результатов при проведении работ по перераспределению частот («расчистка спектра»), настройке радиоаппаратуры, а также при измерении уровней гармоник и искажений. Ширина полосы частот модуляции в 100 МГц, наряду с лучшими в классе показателями фазовых шумов, гарантирует измерение параметров модуляции в цифровых системах с максимальной точностью, а погрешность по амплитуде ±0,5 дБ (тип.) обеспечивает уверенное измерение мощности передатчика и уровней паразитных сигналов.

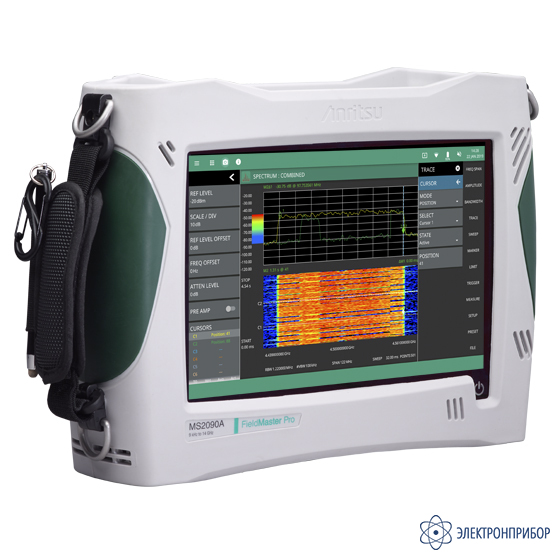

    Все модификации анализатора имеют защиту для работы в жестких условиях эксплуатации и впечатляющий набор функций для сокращения времени тестирования, упрощения процедуры измерения и повышения удобства использования. Анализ спектра в полосе до 100 МГц (опция) в режиме реального времени позволяет тщательно отслеживать помехи в сотовой сети во всей полосе диапазона ISM. Помимо того, что все модификации являются полнодиапазонными перестраиваемыми анализаторами спектра, они также могут отображать спектрограммы, облегчающие мониторинг РЧ-спектра и обнаружение кратковременных сигналов и сигналов помех. Интегрированные функции измерения мощности в канале и занимаемой полосы частот (OBW) упрощают процедуры измерения и анализа радиосигналов.

    Особенности анализатора спектра портативного MS2090A-0714:

    • Диапазон частот От 9 кГц до 14 ГГц;
    • Отображаемый средний уровень шума (DANL): -164 дБм (с предусилителем);
    • Точка пересечения третьего порядка (TOI): +20 дБм (тип);
    • Ширина полосы анализа: до 100 МГц;
    • Диапазон измерений: от DANL до +30 дБм;
    • Фазовый шум на 1 ГГц: -110 дБн/Гц при отстройке 100 кГц (тип);

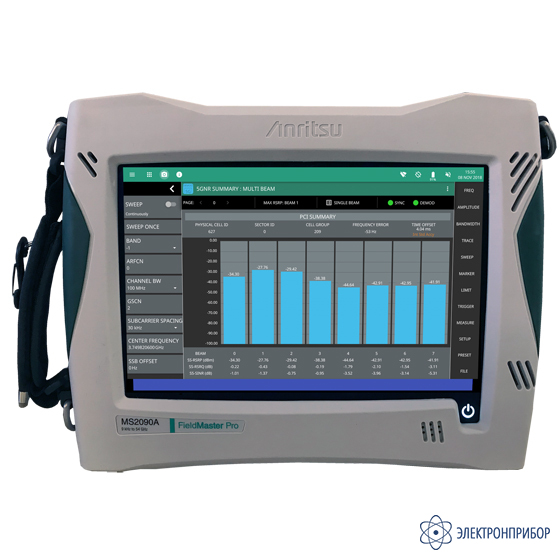

    • Демодуляция: 5GNR, качество модуляции с анализом блока сигналов синхронизации (SSB);
    • Разрешение по полосе пропускания (RBW): от 1 Гц до 10 МГц;
    • Ширина полосы анализатора спектра в режиме реального времени: от 20 МГц до 100 МГц;
    • Погрешность амплитуды при < 14 ГГц: ± 1,3 дБ (± 0,5 дБ, тип).

  • Технические характеристики анализатора спектра портативного MS2090A-0714:

    Параметр Значение
    Частотный диапазон 9 кГц – 14 ГГц
    Отображаемый средний уровень шума (с предусилителем) –164 дБм
    Точка пересечения третьего порядка +20 дБм
    Ширина полосы анализа До 100 МГц
    Демодуляция 5G NR измерения сигналов SSB (RSRP, RSRQ, SINR, EVM)
    Диапазон измерений от DANL до +30 дБм
    Фазовый шум на 1 ГГц -110 дБн/Гц при отстройке 100 кГц (тип)
    Разрешение по полосе пропускания (RBW) от 1 Гц до 10 МГц с разрешением 0,1 Гц
    КСВ на входе 1,5
    Погрешность амплитуды < 14 ГГц ±1,3 дБ (±0,5 дБ, тип.)
    Полоса анализатора спектра в режиме реального времени (RSTA) 20 МГц, 50 МГц или 100 МГц

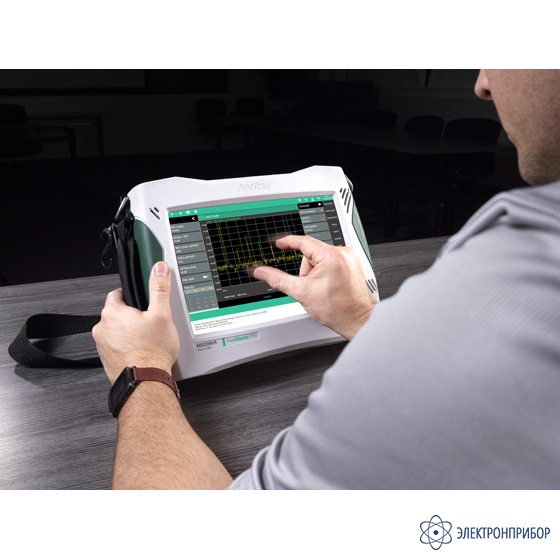

    Экран 10,1 дюйма, цветной емкостный сенсорный экран размером 1280 x 800
    Число измерительных трасс 6
    Детекторы Среднее/СКЗ, Пик, Отрицательное
    Ждущая развертка Для измерений спектра с временной синхронизацией
    Маркеры 12 маркеров для каждой трассы
    Ограничительные линии Комплексные ограничительные линии с возможностью отбраковки результатов
    Захват IQ данных сигнала 5G Захват и экспорт
    Возможности подключения 802.11 и Bluetooth
    ГНСС GPS и GLONASS
    Интерфейсы USB 3.0 PCIe, Ethernet
    Время работы от аккумулятора 2 часа (в зависимости от режима)
    Размер 314 мм x 235 мм x 95 мм
    Вес 5,06 кг

  • Комплект поставки MS2090A-0714

    № Наименование Количество
    1 Анализатор спектра портативный MS2090A-0714 1
    2 Кабель Ethernet 7 футов / 213 см (2000-1371-R) 1
    3 Стилус (2000-1931-R) 1
    4 Плечевой ремень (3-2000-1928) 1
    5 Защитная пленка для сенсорного экрана (3-82807-2) 1
    6 Литий-ионный аккумулятор (633-75) 1
    7 Источник питания AC/DC power supply (серия Field Master™) (40-204-R) 1
    8 Кабель USB, USB 3.0 Type-A в Type-C, 1 м (2000-1859-R) 1
    9 Переходник SMB-вилка в BNC-разъем (2000-1938-R) 1
    10 Кабель BNC в SMB, 1 м (806-366-R) 1
    11 Сертификат калибровки и соответствия 1
