MS2090A-0743 — анализатор спектра портативный
Код товара: 61156-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
76643-19 до 29.11.2024
-
Производитель
Описание анализатора спектра портативного MS2090A-0743:

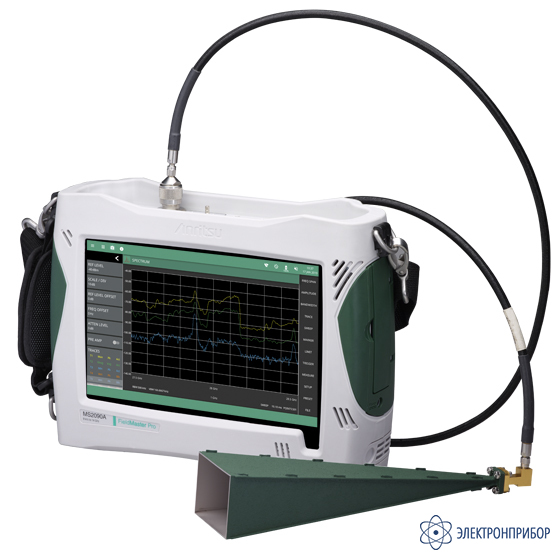

Компания Anritsu представляет анализатор спектра Field Master Pro MS2090A с производительностью, никогда ранее не доступной для приборов в компактном переносном исполнении.
Обладая непрерывным частотным перекрытием от 9 кГц до 54 ГГц, анализатор Field Master Pro MS2090A предназначен, прежде всего, для решения новых задач, возникающих при тестировании оборудования для сетей 5G, и при этом обеспечивает поддержку полного спектра других беспроводных технологий, используемых в настоящее время, включая беспроводные сети, аэрокосмические и оборонные проекты, спутниковые системы и РЛС.
Анализатор Field Master Pro MS2090A имеет наилучшие радиочастотные характеристики в формате переносного анализатора спектра с сенсорным экраном. Значения отображаемого среднего уровня шума (DANL) ниже -165 дБм и точки пересечения третьего порядка (TOI) +20 дБм (тип.) обеспечивают беспрецедентную точность результатов при проведении работ по перераспределению частот («расчистка спектра»), настройке радиоаппаратуры, а также при измерении уровней гармоник и искажений. Ширина полосы частот модуляции в 100 МГц, наряду с лучшими в классе показателями фазовых шумов, гарантирует измерение параметров модуляции в цифровых системах с максимальной точностью, а погрешность по амплитуде ±0,5 дБ (тип.) обеспечивает уверенное измерение мощности передатчика и уровней паразитных сигналов.

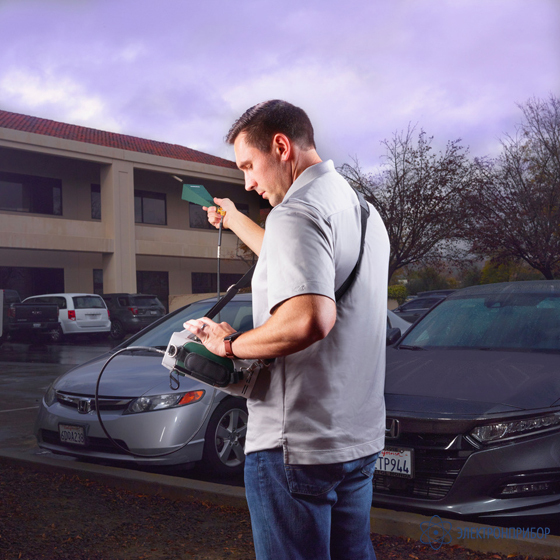

Все модификации анализатора имеют защиту для работы в жестких условиях эксплуатации и впечатляющий набор функций для сокращения времени тестирования, упрощения процедуры измерения и повышения удобства использования. Анализ спектра в полосе до 100 МГц (опция) в режиме реального времени позволяет тщательно отслеживать помехи в сотовой сети во всей полосе диапазона ISM. Помимо того, что все модификации являются полнодиапазонными перестраиваемыми анализаторами спектра, они также могут отображать спектрограммы, облегчающие мониторинг РЧ-спектра и обнаружение кратковременных сигналов и сигналов помех. Интегрированные функции измерения мощности в канале и занимаемой полосы частот (OBW) упрощают процедуры измерения и анализа радиосигналов.Особенности анализатора спектра портативного MS2090A-0743:
- Диапазон частот От 9 кГц до 43,5 ГГц;
- Отображаемый средний уровень шума (DANL): -164 дБм (с предусилителем);
- Точка пересечения третьего порядка (TOI): +20 дБм (тип);
- Ширина полосы анализа: до 100 МГц;
- Диапазон измерений: от DANL до +30 дБм;
- Фазовый шум на 1 ГГц: -110 дБн/Гц при отстройке 100 кГц (тип);

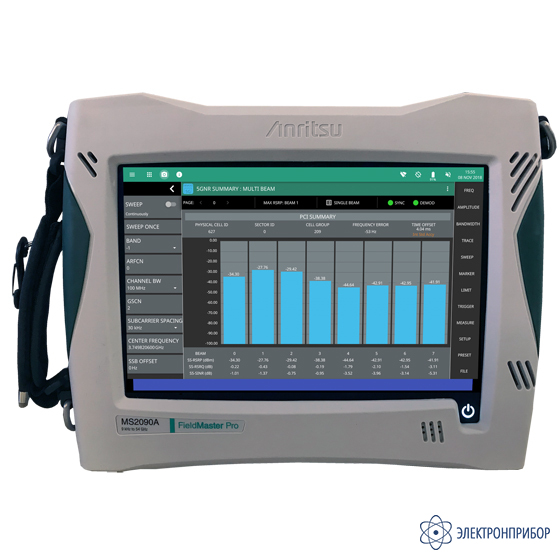

- Демодуляция: 5GNR, качество модуляции с анализом блока сигналов синхронизации (SSB);
- Разрешение по полосе пропускания (RBW): от 1 Гц до 10 МГц;
- Ширина полосы анализатора спектра в режиме реального времени: от 20 МГц до 100 МГц;
- Погрешность амплитуды при < 14 ГГц: ± 1,3 дБ (± 0,5 дБ, тип).
-
-
Технические характеристики анализатора спектра портативного MS2090A-0743:
Параметр Значение Частотный диапазон 9 кГц – 43,5 ГГц Отображаемый средний уровень шума (с предусилителем) –164 дБм Точка пересечения третьего порядка +20 дБм Ширина полосы анализа До 100 МГц Демодуляция 5G NR измерения сигналов SSB (RSRP, RSRQ, SINR, EVM) Диапазон измерений от DANL до +30 дБм Фазовый шум на 1 ГГц -110 дБн/Гц при отстройке 100 кГц (тип) Разрешение по полосе пропускания (RBW) от 1 Гц до 10 МГц с разрешением 0,1 Гц КСВ на входе 1,5 Погрешность амплитуды < 14 ГГц ±1,3 дБ (±0,5 дБ, тип.) Полоса анализатора спектра в режиме реального времени (RSTA) 20 МГц, 50 МГц или 100 МГц Экран 10,1 дюйма, цветной емкостный сенсорный экран размером 1280 x 800 Число измерительных трасс 6 Детекторы Среднее/СКЗ, Пик, Отрицательное Ждущая развертка Для измерений спектра с временной синхронизацией Маркеры 12 маркеров для каждой трассы Ограничительные линии Комплексные ограничительные линии с возможностью отбраковки результатов Захват IQ данных сигнала 5G Захват и экспорт Возможности подключения 802.11 и Bluetooth ГНСС GPS и GLONASS Интерфейсы USB 3.0 PCIe, Ethernet Время работы от аккумулятора 2 часа (в зависимости от режима) Размер 314 мм x 235 мм x 95 мм Вес 5,4 кг -
Комплект поставки MS2090A-0743
№ Наименование Количество 1 Анализатор спектра портативный MS2090A-0743 1 2 Кабель Ethernet 7 футов / 213 см (2000-1371-R) 1 3 Стилус (2000-1931-R) 1 4 Плечевой ремень (3-2000-1928) 1 5 Защитная пленка для сенсорного экрана (3-82807-2) 1 6 Литий-ионный аккумулятор (633-75) 1 7 Источник питания AC/DC power supply (серия Field Master™) (40-204-R) 1 8 Кабель USB, USB 3.0 Type-A в Type-C, 1 м (2000-1859-R) 1 9 Переходник SMB-вилка в BNC-разъем (2000-1938-R) 1 10 Кабель BNC в SMB, 1 м (806-366-R) 1 11 Сертификат калибровки и соответствия 1 -
