Protek A 734, А734, А 734

Анализаторы спектра

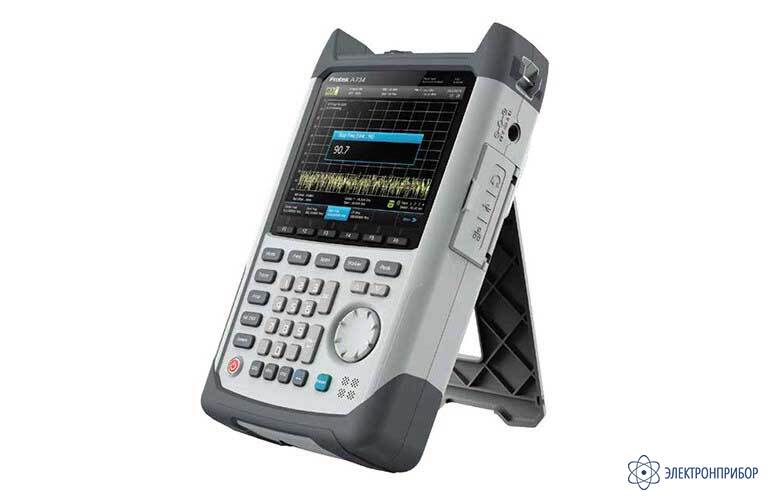

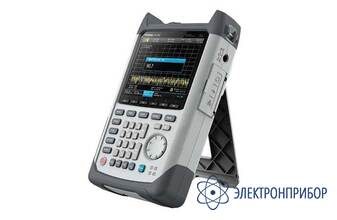

Protek A734 — анализатор спектра

Код товара: 43915

    • Гарантия

      2 года

    • Производитель

      PROTEK, США

    Особенности анализатора спектра Protek A734:

    • Частотный диапазон 100 кГц…4400 МГц;
    • Минимальная полоса обзора 600 Гц;
    • Нулевая полоса обзора;
    • Демодуляция АМ/ ЧМ;
    • Интерфейсы USB, LAN;
    • Высококонтрастный TFT дисплей диагональю 5,7 дюйма;
    • Автономная работа более 8 часов.

  • Технические характеристики анализатора спектра Protek A734:

    Параметр Значение
    ЧАСТОТА
    Частотный диапазон 100 кГц... 4400 МГц
    Погрешность установки частоты ±10-6
    Полоса обзора Нулевая; 600 Гц...4400 МГц
    Установки полосы обзора RBW Центральная частота + полоса обзора, стартовая + конечная частота, нулевая полоса обзора
    0,1 Гц...240 кГц и 5 МГц (0,1;0,2;0,4;0,8;1,6;3,2;6,5;13;25;50;100~)
    АМПЛИТУДА
    Диапазон измерений От среднего уровня собственных шумов до
    +16 Дб в полосе 1 Гц...150 МГц
    +19 Дб в полосе 150 МГц...4400 МГц
    Средний уровень собственного шума Частота
    10 Гц
    100Гц...10кГц
    10 кГц...500 кГц
    500 кГц...10 МГц
    10 МГц...100 МГц
    100 МГц...1 ГГц
    1 ГГц...2,6 ГГц
    2,6 ГГц...3,3 ГГц
    3,3 ГГц...4,4 ГГц    		 С выключенным предусилителем
    - 124 дБ
    - 130 дБ
    - 142 дБ
    - 142 дБ
    - 148 дБ
    - 144 дБ
    - 138 дБ
    - 135 дБ
    - 128 дБ    		 С включенным предусилителем
    -
    -
    -
    - 153 дБ
    - 161 дБ
    - 158 дБ
    - 151 дБ
    - 151 дБ
    - 134 дБ
    Погрешность измерения ±1,5 дБ
    ВХОД
    Максимальный вх. уровень +20 дБ
    (Предварительный усилитель выключен, аттенюатор 15 дБ)
    Максимальное входное напряжение ± 2 В
    Входной импеданс 50 Ом (Тип N)
    Вход опорной частоты BNC тип до 10 МГц
    РАЗВЕРТКА
    Запуск Внешний, однократный, свободный
    Скорость развертки 10 мС...2 С (±0,1%)
    Внешний запуск 3,3 В CMOS/TTL
    РЕЖИМЫ РАБОТЫ
    Маркеры 5 маркеров одновременно
    Маркерные измерения Пик, след пик, центр
    Спектрограмм а 3 спектрограммы одновременно
    Детектор Мин, макс, среднее
    Аудио АМ/ЧМ
    ОБЩИЕ ДАННЫЕ
    Интерфейсы USB, LAN (RJ-45)
    Дисплей ЖКИ (цветной) с подсветкой; разрешение 640 × 480 точек
    Питание Встроенный аккумулятор 7800мА/ч
    Условия эксплуатации - 10...+50 ° С
    Адаптер питания 12 В/3,5 А
    Динамик 0,5 Вт (8 Ом)
    Габаритные размеры 160х263х61 мм
    Масса 1,6 кг

  • Комплект поставки Protek A734

    № Наименование Количество
    1 Анализатор спектра Protek A734 1
    2 Руководство по эксплуатации 1

  • Файлы для Protek A734

Файлы для Protek A734
