RSA50-65, RSA50 65
Анализаторы спектра

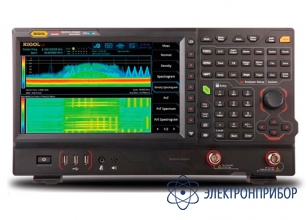

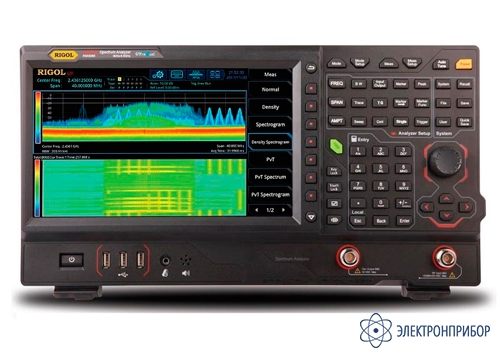

RSA5065 — анализатор спектра реального времени
Код товара: 48274-
-
Гарантия
3 года
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
88167-23 до 06.02.2028
-
Производитель
Описание анализатор спектра реального времени RSA5065:
Новейший прибор Rigol серии RSA5000 использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор Rigol серии RSA5000 позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс.
Модель RSA5065-TG отличается от RSA5065 наличием трекинг генератора.
Трекинг-генератор в измерительной технике — это генератор гармонических сигналов сверхвысокой или высокой частоты, который управляется при помощи анализатора спектра. Мгновенная частота колебаний на выходе трекинг-генератора точно равна частоте, на которую в данный момент времени настроен полосовой фильтр анализатора спектра. Конструктивно, трекинг-генератор представляет собой 2х- или 3х-ступенчатый синтезатор частоты. В нём реализуется функция преобразования частоты, обратная функции преобразования частоты в анализаторе спектра.
Пара из трекинг-генератора и управляющего им анализатора спектра образует простейший замкнутый испытательный стенд (сетевой анализатор, тестер) для проверки радиочастотных цепей и кабельных линий.
-
-
Технические характеристики анализатор спектра реального времени RSA5065:
Параметр Значение Для всех измерительных режимов ЧАСТОТА Частотный диапазон 9 кГц…6,5 ГГц ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ Опорная частота 10 МГц Точность после калибровки стандартно <1 ppm опция OCXO-C08 <0,1 ppm Температурная стабильность источника опорной частоты (0~50 °C) стандартно <0,5 ppm опция OCXO-C08 <0,005 ppm Старение стандартно <1 ppm/год опция OCXO-C08 <0,03 ppm/год Режим стандартного анализатора спектра со свипированием (GPSA) ЧАСТОТА Маркер Разрешение ± полоса обзора / (количество точек развертки-1) Погрешность ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) Счетчик частоты Разрешение 1 Гц Погрешность ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) Полоса обзора Диапазон Нулевая, 10 Гц ... максимальная частота Разрешение 2 Гц Погрешность ± полоса обзора / (количество точек развертки-1) Плотность фазовых шумов (500 МГц, 20~30 °C) 1 кГц <-95 дБн/Гц 10 кГц <-106 дБн/Гц; <-108 дБн/Гц (тип.) 100 кГц <-106 дБн/Гц; <-108 дБн/Гц (тип.) 1 МГц <-115 дБн/Гц; <-117 дБн/Гц (тип.) Полоса пропускания Разрешение ПЧ RBW (-3 дБ) 1 Гц… 1 МГц,с шагом 1-3-10 Погрешность RBW <5% Избирательность (60 дБ/3 дБ) <5:1 Разрешение видео VBW (-3 дБ) 1 Гц… 1 МГц,с шагом 1-3-10 Разрешение RBW (-6 дБ) 200 Гц, 9 кГц, 120 кГц, 1 МГц АМПЛИТУДА Измерение уровня (fц ≥ 10 МГц) Диапазон Уровень собственных шумов … +30 дБм Максимальный уровень на входе Постоянное напряжение 50 В Максимальный уровень CW RF Power +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм , аттенюатор =20 дБ, предусилитель вкл. Максимальный опасный уровень CW RF Power +33 дБм (2 Вт) Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц без предусилителя 9 кГц...100 кГц <-120 дБм (тип.) 100 кГц...20 МГц <-135 дБм, <-140 дБм (тип.) 20 МГц…1,5 ГГц <-142 дБм, <-145 дБм (тип.) 1,5 ГГц…2,7 ГГц <-140 дБм, <-143 дБм (тип.) 2,7 ГГц…3,2 ГГц <-138 дБм, <-141 дБм (тип.) 3,2 ГГц...5,5 ГГц <-138 дБм, <-143 дБм (тип.) 5,5 ГГц…6,5 ГГц <-138 дБм, <-141 дБм (тип.) с предусилителем (опция RSA5000-PA) 100 кГц...20 МГц <-152 дБм, <-160 дБм (тип.) 20 МГц…1,5 ГГц <-162 дБм, <-165 дБм (тип.) 1,5 ГГц…2,7 ГГц <-160 дБм, <-163 дБм (тип.) 2,7 ГГц…3,2 ГГц <-158 дБм, <-161 дБм (тип.) 3,2 ГГц...5,5 ГГц <-156 дБм, <-161 дБм (тип.) 5,5 ГГц…6,5 ГГц <-154 дБм, <-159 дБм (тип.) Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) без предусилителя 100 кГц…3,2 ГГц <0,5 дБ; <0,3 дБ (тип.) 3,2 ГГц...6,5 ГГц <0,7 дБ; <0,5 дБ (тип.) с предусилителем (опция RSA5000-PA) 100 кГц…3,2 ГГц <0,7 дБ; <0,3 дБ (тип.) 3,2 ГГц...6,5 ГГц <0,9 дБ; <0,5 дБ (тип.) Отображение уровня Логарифмическая шкала 1 дБ…200 дБ Линейная шкала 0 до опорного уровня Количество точек 801 Количество графиков 6 Тип детектора обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт Аттенюатор Диапазон ослабления 0…50 дБ, с шагом 1 дБ Погрешность переключения (fц=50 МГц, аттенюатор = 10 дБ) <0,3 дБ Абсолютная амплитудная погрешность
(центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)<0,3 дБ Установка опорного уровня Логарифмическая шкала -170 дБм…+30 дБм с шагом 0,01 дБ Линейная шкала 707 пВ...7,07 В; 0,11% разрешение Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ,
RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 °C to 30 °C)<0,8 дБ Погрешность переключения RBW 1 Гц...1 МГц <0,1 дБ 3 МГц, 10 МГц <0,3 дБ Предусилитель (опция RSA5000-PA) Частотный диапазон 100 кГц…6,5 ГГц Усиление 20 дБ КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) 300 кГц…3,2 ГГц <1,6 дБ 3,2 ГГц...6,5 ГГц <1,8 дБ Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)SHI : +45 дБм Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)TOI: +11 дБм, типично +15 дБм Комбинационные искажения <-60 дБн Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) <-90 дБм, <-100 дБм, типично РАЗВЕРТКА Время развертки Нулевой обзор 1 мкс…6000 с Полоса обзора ≥10 Г 1 мс... 4000 с Погрешность времени развертки Нулевой обзор 5% Полоса обзора ≥10 Гц, RBW ≥1 кГц 5% Тип запуска непрерывный, однократный ЗАПУСК Источник свободный, внешний 1, внешний 2, видео Задержка Нулевой обзор 0...500 мс Полоса обзора ≥10 Гц 0...500 мс ТРЕКИНГ-ГЕНЕРАТОР (только в модели RSA5065-TG) Частотный диапазон 100 кГц...6,5 ГГц Выходной уровень Диапазон -40 дБм...0 дБм Разрешение 1 дБ Нелинейность (отн. 50 МГц) ±3 дБ Режим анализатора спектра реального времени (RTSA) Основные параметры RTSA Полоса анализа в реальном времени Стандартно 25 МГц Опция RSA5000-B40 40 МГц Минимальная длительность для гарантированного захвата сигналов 100% POI , мкс Максимальная полоса обзора, окно Kaise 7,45 мкс Полоса обзора RBW1 RBW2 RBW3 RBW4 RBW5 RBW6 40 МГц 26,9 16,9 11,9 9,32 8,07 7,45 25 МГц 38,9 22,9 14,9 10,9 8,82 7,82 10МГц 86,8 46,8 26,8 16,8 11,8 9,30 1 МГц 807 407 207 107 56,3 31,3 Тип детектора выборка, положительный пиковый, отрицательный пиковый, среднее Количество графиков 6 Тип окна Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian Разрешение (для окна Kaiser) обеспечивает 6 RBW для каждого окна, кроме прямоугольного Полоса обзора Минимальный диапазон / Максимальный диапазон 40 МГц 100 кГц / 3,21 МГц 25 МГц 62,8 кГц / 2,01 МГц 10 МГц 25,1 кГц / 804 кГц 1 МГц 2,51 кГц / 80,4 кГц 100 КГц 251 Гц / 8,04 кГц Максимальная частота дискретизации 51,2 Мвыб/сек Скорость БПФ (FFT) 146484 FFT/сек Количество маркеров 8 Разрешение по амплитуде 0,01 дБ Количество точек по частоте 801 Время захвата (максимальная дискретизация) >156,5 мкс Амплитуда Неравномерность АЧХ <0,5 дБ SFDR <-60 дБн Режим Density (Спектральная плотность) Диапазон плотности 0...100% с шагом 0,1% Минимальная полоса обзора 5 кГц Персистенция 32 мс...10 с Режим Spectrogram (Спектрограмма) Глубина памяти 8192 точки Динамический диапазон (охват. Bitmap) 200 дБ Режим PvT (Распределение мощности во времени) Минимальное время захвата 187,9 мкс Максимальное время захвата 40 с Источник запуска внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT Запуск по частотной маске FMT Диаграмма запуска спектральная плотность, спектрограмма, обычная, PVT Разрешение запуска 0,5 дБ Критерии запуска входит, выходит, внутри, снаружи, входит-выходит, выходит-входит ВХОДЫ / ВЫХОДЫ Разъемы на передней панели RF вход (ВЧ вход) Разъем N-типа (female)
Импеданс 50 ОмВход / Выход источника опорного сигнала Внутренний источник Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 ОмВнешний источник Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 ОмВход / Выход внешнего запуска Вход внешнего запуска 1 Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровеньВход внешнего запуска 2 /
Выход синхронизацииРазъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровеньДругие разъемы IF выход (выход ПЧ) Частота 430 МГц±20 МГц
Разъем SMB (male)
Импеданс 50 ОмИнтерфейсы USB Host (4 порта) Разъем A-plug
Версия 2.0USB Device Разъем B-plug
Версия 2.0LAN Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 DeviceHDMI Разъем A-plug
Протокол HDMI 1.4bОБЩИЕ ДАННЫЕ Дисплей Тип Емкостной мультитач Разрешение 1024 х 600 пикселей Размер 10,1" Количество цветов 24 бит Поддержка принтера Сетевой принтер Память Внутренняя 512 Мб Внешняя USB-флэш накопитель Питание Напряжение AC 100 В… 240 В Частота 45 Гц… 440 Гц Потребляемая мощность 55 Вт (тип.), макс. 90 Вт (со всеми опциями) Габаритные размеры 410 x 224 х 135 мм Масса 4,95 кг Рабочая температура 0…50 °C -
Комплект поставки RSA5065
№ Наименование RSA5065 RSA5065-TG 1 Анализатор спектра RSA5065 1 1 2 Опция трекинг-генератора - 1 3 Кабель питания 1 1 4 Руководство по эксплуатации 1 1 Дополнительная комплектация RSA5065:
(Поставляется за отдельную плату)
№ Наименование 1 Опция предусилителя RSA5000-PA 2 Опция повышенной стабильности опорного генератора OCXO-C08 3 Опция расширенных измерений RSA5000-AMK 4 Опция расширенной полосы анализа в реальном времени 40 МГц RSA5000-B40 5 Комплект аксессуаров DSA Utility Kit 6 Комплект аксессуаров RF Attenuator Kit 7 Комплект адаптеров RF Adaptor Kit 8 Комплект адаптеров RF CATV Kit 9 Аттенюатор ATT03301H 10 ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G 11 ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G 12 Зонд ближнего поля NFP-3 13 Мост для измерения КСВН VB1032 14 Мост для измерения КСВН VB1080 15 Комплект для монтажа в стойку RM6041 16 Калибровочный комплект для векторного анализатора DC...6,5 ГГц CK106A 17 Калибровочный комплект для векторного анализатора DC...1,5 ГГц CK106E 18 Программное обеспечение Ultra Spectrum 19 Программное обеспечение S1210 EMI Pre-compliance Software -
