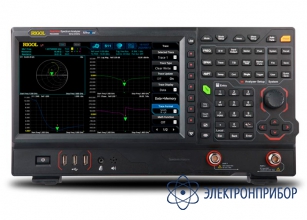

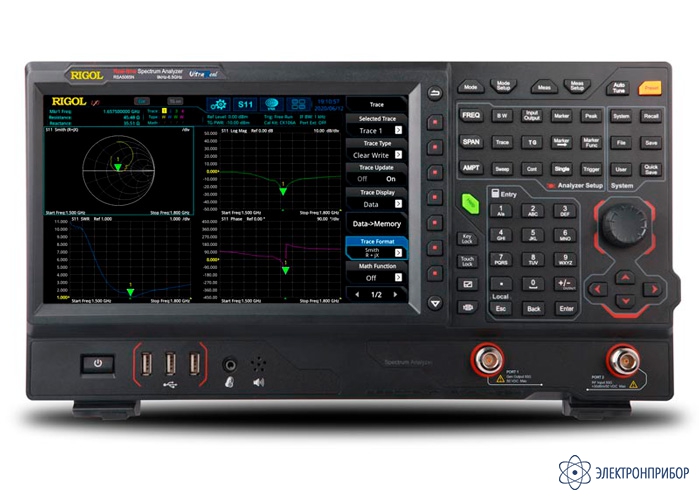

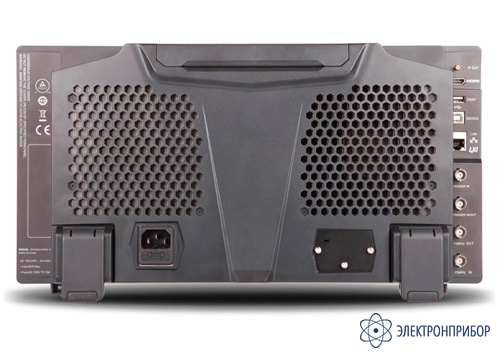

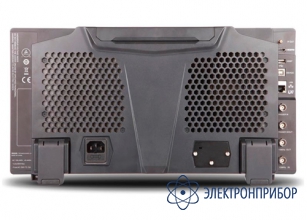

RSA5065N — анализатор спектра реального времени

Код товара: 60935
  • 88167-23
    Анализатор спектра реального времени RSA5065N Анализатор спектра реального времени RSA5065N Анализатор спектра реального времени RSA5065N

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      88167-23 до 06.02.2028

    • Производитель

      RIGOL, Китай

    • Артикул

      А219981

    Описание анализатора спектра реального времени RSA5065N:

    Анализатор спектра RSA5065N использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор спектра RSA5065N позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс. Встроенный трекинг-генератор и векторный анализатор позволяет использовать анализатор спектра RSA5065N для измерения S-параметров.

  • Технические характеристики анализатора спектра реального времени RSA5065N:

    Параметр Значение
    Для всех измерительных режимов
    ЧАСТОТА
    Частотный диапазон 9 кГц…6,5 ГГц
    ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
    Опорная частота 10 МГц
    Точность после калибровки стандартно <1 ppm
    опция OCXO-C08 <0,1 ppm
    Температурная стабильность источника опорной частоты (0~50 °C) стандартно <0,5 ppm
    опция OCXO-C08 <0,005 ppm
    Старение стандартно <1 ppm/год
    опция OCXO-C08 <0,03 ppm/год
    Режим стандартного анализатора спектра со свипированием (GPSA)
    ЧАСТОТА
    Маркер Разрешение ± полоса обзора / (количество точек развертки-1)
    Погрешность ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
    Счетчик частоты Разрешение 1 Гц
    Погрешность ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
    Полоса обзора Диапазон Нулевая, 10 Гц ... максимальная частота
    Разрешение 2 Гц
    Погрешность ± полоса обзора / (количество точек развертки-1)
    Плотность фазовых шумов (500 МГц, 20~30 °C) 1 кГц <-95 дБн/Гц
    10 кГц <-106 дБн/Гц; <-108 дБн/Гц (тип.)
    100 кГц <-106 дБн/Гц; <-108 дБн/Гц (тип.)
    1 МГц <-115 дБн/Гц; <-117 дБн/Гц (тип.)
    Полоса пропускания Разрешение ПЧ RBW
    (-3 дБ)    		 1 Гц… 10 МГц,с шагом 1-3-10
    Погрешность RBW <5%
    Избирательность
    (60 дБ/3 дБ)    		 <5:1
    Разрешение видео VBW
    (-3 дБ)    		 1 Гц… 10 МГц,с шагом 1-3-10
    Разрешение RBW (-6 дБ) 200 Гц, 9 кГц, 120 кГц, 1 МГц
    АМПЛИТУДА
    Измерение уровня (fц ≥ 10 МГц) Диапазон Уровень собственных шумов … +30 дБм
    Максимальный уровень на входе Постоянное напряжение 50 В
    Максимальный уровень CW RF Power +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
    -10 дБм, аттенюатор =20 дБ, предусилитель вкл.
    Максимальный опасный уровень CW RF Power +33 дБм (2 Вт)
    Средний уровень шумов (типично)
    0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц    		 без предусилителя
    9 кГц...100 кГц <-120 дБм (тип.)
    100 кГц...20 МГц <-135 дБм, <-140 дБм (тип.)
    20 МГц…1,5 ГГц <-142 дБм, <-145 дБм (тип.)
    1,5 ГГц…2,7 ГГц <-140 дБм, <-143 дБм (тип.)
    2,7 ГГц…3,2 ГГц <-138 дБм, <-141 дБм (тип.)
    3,2 ГГц...5,5 ГГц <-138 дБм, <-143 дБм (тип.)
    5,5 ГГц…6,5 ГГц <-138 дБм, <-141 дБм (тип.)
    с предусилителем (опция RSA5000-PA)
    100 кГц...20 МГц <-152 дБм, <-160 дБм (тип.)
    20 МГц…1,5 ГГц <-162 дБм, <-165 дБм (тип.)
    1,5 ГГц…2,7 ГГц <-160 дБм, <-163 дБм (тип.)
    2,7 ГГц…3,2 ГГц <-158 дБм, <-161 дБм (тип.)
    3,2 ГГц...5,5 ГГц <-156 дБм, <-161 дБм (тип.)
    5,5 ГГц…6,5 ГГц <-154 дБм, <-159 дБм (тип.)
    Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) без предусилителя
    100 кГц…3,2 ГГц <0,5 дБ; <0,3 дБ (тип.)
    3,2 ГГц...6,5 ГГц <0,7 дБ; <0,5 дБ (тип.)
    с предусилителем (опция RSA5000-PA)
    100 кГц…3,2 ГГц <0,7 дБ; <0,3 дБ (тип.)
    3,2 ГГц...6,5 ГГц <0,9 дБ; <0,5 дБ (тип.)
    Отображение уровня Логарифмическая шкала 1 дБ…200 дБ
    Линейная шкала 0 до опорного уровня
    Количество точек 801
    Количество графиков 6
    Тип детектора обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
    Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
    Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
    Аттенюатор Диапазон ослабления 0…50 дБ, с шагом 1 дБ
    Погрешность переключения (fц=50 МГц, аттенюатор = 10 дБ) <0,3 дБ
    Абсолютная амплитудная погрешность
    (центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)    		 <0,3 дБ
    Установка опорного уровня Логарифмическая шкала -170 дБм…+30 дБм с шагом 0,01 дБ
    Линейная шкала 707 пВ...7,07 В; 0,11% разрешение
    Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ,
    RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 °C to 30 °C)    		 <0,8 дБ
    Погрешность переключения RBW 1 Гц...1 МГц <0,1 дБ
    3 МГц, 10 МГц <0,3 дБ
    Предусилитель (опция RSA5000-PA) Частотный диапазон 100 кГц…6,5 ГГц
    Усиление 20 дБ
    КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) 300 кГц…3,2 ГГц <1,6 дБ
    3,2 ГГц...6,5 ГГц <1,8 дБ
    Гармонические искажения 2-го порядка
    (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)    		 SHI : +45 дБм
    Интермодуляционные искажения 3-го порядка
    (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)    		 TOI: +11 дБм, типично +15 дБм
    Комбинационные искажения <-60 дБн
    Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) <-90 дБм, <-100 дБм, типично
    РАЗВЕРТКА
    Время развертки Нулевой обзор 1 мкс…6000 с
    Полоса обзора ≥10 Гц 1 мс... 4000 с
    Погрешность времени развертки Нулевой обзор 5%
    Полоса обзора ≥10 Гц, RBW ≥1 кГц 5%
    Тип запуска непрерывный, однократный
    ЗАПУСК
    Источник свободный, внешний 1, внешний 2, видео
    Задержка Нулевой обзор 0...500 мс
    Полоса обзора ≥10 Гц 0...500 мс
    ТРЕКИНГ-ГЕНЕРАТОР
    Частотный диапазон 100 кГц...6,5 ГГц
    Выходной уровень Диапазон -40 дБм...0 дБм
    Разрешение 1 дБ
    Нелинейность (отн. 50 МГц) ±3 дБ
    Режим анализатора спектра реального времени (RTSA)
    Основные параметры RTSA
    Полоса анализа в реальном времени Стандартно 25 МГц
    Опция RSA5000-B40 40 МГц
    Минимальная длительность для гарантированного захвата сигналов 100% POI, мкс Максимальная полоса обзора, окно Kaise 7,45 мкс
    Полоса обзора RBW1 RBW2 RBW3 RBW4 RBW5 RBW6
    40 МГц 26,9 16,9 11,9 9,32 8,07 7,45
    25 МГц 38,9 22,9 14,9 10,9 8,82 7,82
    10 МГц 86,8 46,8 26,8 16,8 11,8 9,30
    1 МГц 807 407 207 107 56,3 31,3
    Тип детектора выборка, положительный пиковый, отрицательный пиковый, среднее
    Количество графиков 6
    Тип окна Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
    Разрешение (для окна Kaiser) обеспечивает 6 RBW для каждого окна, кроме прямоугольного
    Полоса обзора Минимальный диапазон / Максимальный диапазон
    40 МГц 100 кГц / 3,21 МГц
    25 МГц 62,8 кГц / 2,01 МГц
    10 МГц 25,1 кГц / 804 кГц
    1 МГц 2,51 кГц / 80,4 кГц
    100 КГц 251 Гц / 8,04 кГц
    Максимальная частота дискретизации 51,2 Мвыб/сек
    Скорость БПФ (FFT) 146484 FFT/сек
    Количество маркеров 8
    Разрешение по амплитуде 0,01 дБ
    Количество точек по частоте 801
    Время захвата (максимальная дискретизация) >156,5 мкс
    Амплитуда Неравномерность АЧХ <0,5 дБ
    SFDR <-60 дБн
    Режим Density (Спектральная плотность)
    Диапазон плотности 0...100% с шагом 0,1%
    Минимальная полоса обзора 5 кГц
    Персистенция 32 мс...10 с
    Режим Spectrogram (Спектрограмма)
    Глубина памяти 8192 точки
    Динамический диапазон (охват. Bitmap) 200 дБ
    Режим PvT (Распределение мощности во времени)
    Минимальное время захвата 187,9 мкс
    Максимальное время захвата 40 с
    Источник запуска внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
    Запуск по частотной маске FMT
    Диаграмма запуска спектральная плотность, спектрограмма, обычная, PVT
    Разрешение запуска 0,5 дБ
    Критерии запуска входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
    Режим векторного анализатора (VNA)
    Параметры измерения
    Частотный диапазон 100 кГц…4,5 ГГц
    Типы измерений Отражение (S11), передача (S21), расстояние до неоднородности (DTF)
    Полоса измерения 1 кГц...10 МГц с шагом 1-3-10
    Количество точек данных от 101 до 10001; по умолчанию 201
    Типы трасс память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума
    Количество маркеров 8
    Калибровка открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект
    Измерение передачи (S21)
    Выходная мощность -10 дБм
    Формат линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка
    Диапазон измерения -500 G...500 G
    Разрешение Log: 100f; Lin 1a
    Динамический диапазон
    (RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50)    		 80 дБ (ном.)
    Измерение отражения (S11)
    Выходная мощность -10 дБм
    Формат линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag)
    Диапазон измерения -500 G...500 G
    Разрешение Log: 100f; Lin 1a
    КСВН -500 G...500 G
    Эффективная направленность с CK106A
    ( Log Mag, Average=50)    		 > 40 дБ (ном.)
    Измерение расстояния до неоднородности (DTF)
    Выходная мощность 0 дБм
    Формат линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН
    Максимальная длина кабеля (8 м × 10E10 м × коэффициент замедления / полоса обзора)
    Разрешение определения повреждения (1,5 м × 10E8 м × коэффициент замедления / полоса обзора)
    Тип окна Gaussian, Flattop, Rectangular, Hanning, Hamming
    Коэффициент замедления 0.1 ~ 1
    ВХОДЫ / ВЫХОДЫ
    Разъемы на передней панели RF вход (ВЧ вход) Разъем N-типа (female)
    Импеданс 50 Ом
    Выход трекинг-генератора Разъем N-типа (female)
    Импеданс 50 Ом
    Вход / Выход источника опорного сигнала Внутренний источник Частота 10 МГц
    Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
    Разъем BNC-тип (female)
    Импеданс 50 Ом
    Внешний источник Частота 10 МГц±5 ppm
    Входной уровень 0 дБм…+10 дБм
    Разъем BNC-тип (female)
    Импеданс 50 Ом
    Вход / Выход внешнего запуска Вход внешнего запуска 1 Разъем BNC-тип (female)
    Импеданс ≥1 кОм
    Уровень запуска: 5 В TTL уровень
    Вход внешнего запуска 2 /
    Выход синхронизации    		 Разъем BNC-тип (female)
    Импеданс ≥1 кОм (вход внешнего запуска 2)
    Импеданс 50 Ом (выход синхронизации)
    Уровень запуска: 5 В TTL уровень
    Другие разъемы IF выход (выход ПЧ) Частота 430 МГц±20 МГц
    Разъем SMB (male)
    Импеданс 50 Ом
    Интерфейсы USB Host (4 порта) Разъем A-plug
    Версия 2.0
    USB Device Разъем B-plug
    Версия 2.0
    LAN Разъем 100/1000Base, RJ-45
    Протокол LXI Core 2011 Device
    HDMI Разъем A-plug
    Протокол HDMI 1.4b
    ОБЩИЕ ДАННЫЕ
    Дисплей Тип Емкостной мультитач
    Разрешение 1024 х 600 пикселей
    Размер 10,1"
    Количество цветов 24 бит
    Поддержка принтера Сетевой принтер
    Память Внутренняя 512 Мб
    Внешняя USB-флэш накопитель
    Питание Напряжение AC 100 В… 240 В
    Частота 45 Гц… 440 Гц
    Потребляемая мощность 55 Вт (тип.), макс. 90 Вт (со всеми опциями)
    Рабочая температура 0…50 °C
    Габаритные размеры 410 x 224 х 135 мм
    Масса 4,95 кг

  • Комплект поставки RSA5065N

    № Наименование Количество
    1 Анализатор спектра RSA5065N 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1

    Дополнительная комплектация RSA5065N:

    (Поставляется за отдельную плату)

    № Наименование
    1 Опция предусилителя RSA5000-PA
    2 Опция повышенной стабильности опорного генератора OCXO-C08
    3 Опция расширенных измерений RSA5000-AMK
    4 Опция расширенной полосы анализа в реальном времени 40 МГц RSA5000-B40
    5 Комплект аксессуаров DSA Utility Kit
    6 Комплект аксессуаров RF Attenuator Kit
    7 Комплект адаптеров RF Adaptor Kit
    8 Комплект адаптеров RF CATV Kit
    9 Аттенюатор ATT03301H
    10 ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
    11 ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
    12 Зонд ближнего поля NFP-3
    13 Мост для измерения КСВН VB1032
    14 Мост для измерения КСВН VB1080
    15 Комплект для монтажа в стойку RM6041
    16 Калибровочный комплект для векторного анализатора DC...6,5 ГГц CK106A
    17 Калибровочный комплект для векторного анализатора DC...1,5 ГГц CK106E
    18 Программное обеспечение Ultra Spectrum
    19 Программное обеспечение S1210 EMI Pre-compliance Software
