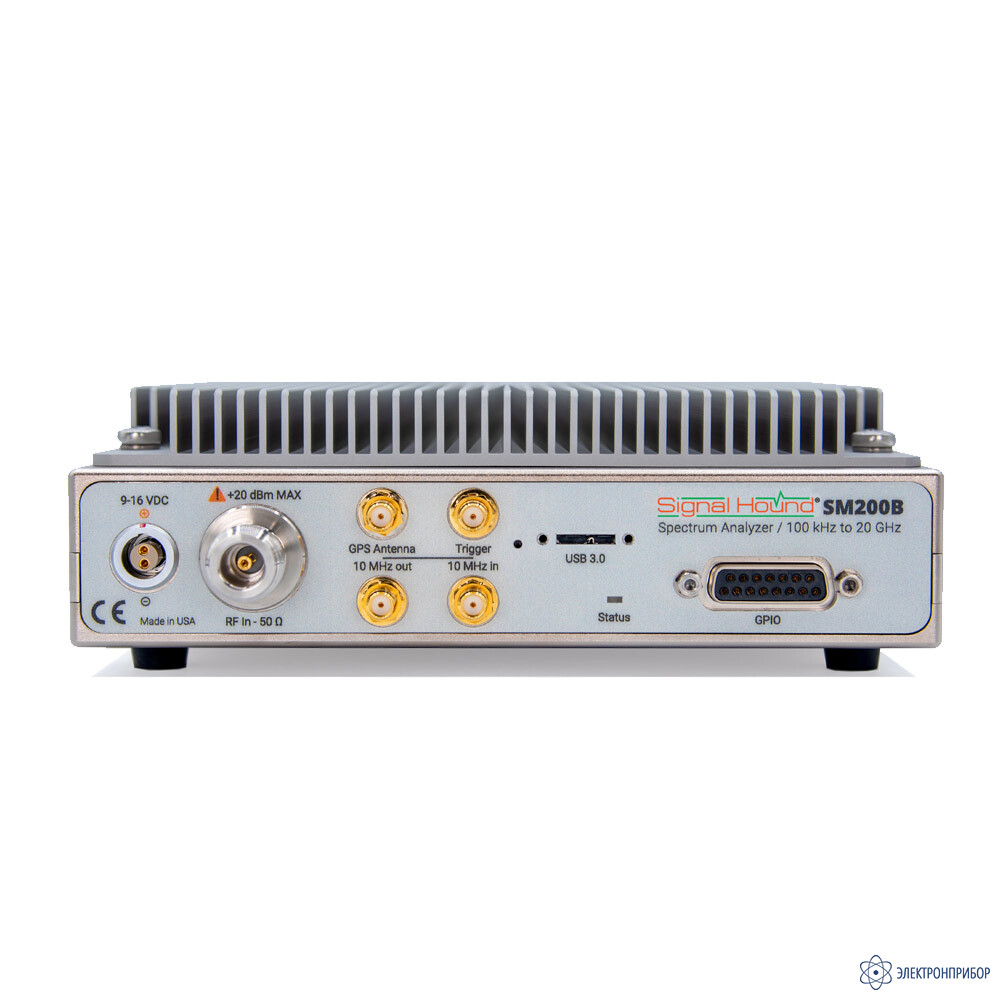

Signal Hound SM200B — анализатор спектра реального времени

Код товара: 73625
  • 84252-21

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      84252-21 до 27.12.2026

    • Производитель

      Signal Hound, США

    Описание анализатора спектра реального времени Signal Hound SM200B:

    Signal Hound SM200B – высокопроизводительный анализатор спектра и измерительный приёмник. При рабочем диапазоне частот от 100 кГц до 20 ГГц анализатор обладает мгновенной полосой захвата 160 МГц и динамическим диапазоном 110 дБ. Позволяет производить непрерывное свипирование диапазона со скоростью 1 ТГц/с при разрешающей полосе RBW 30 кГц (с использованием окна Наталла).

    Низкий собственный фазовый шум вносит менее 0,1 % ошибки при измерениях вектора ошибки.

    Обработка сигналов разделена между высокопроизводительной ППВМ фирмы Altera и внешним ПК с процессором Intel Core i7. Анализатор спектра Signal Hound SM200B легко настраивается для подключения к автоматической системе мониторинга или тестового оборудования с помощью функций программного интерфейса приложения (API). Помимо этого, API позволяет внедрять свои алгоритмы цифровой обработки сигнала при работе с потоком данных квадратур I/Q.

    Системные требования

    Четырёхъядерный процессор Intel i7 третьего поколения или новее, один порт USB 3.0.

    Примечание: запись потока данных квадратур I/Q с полосами более 8 МГц требует носитель информации (жёсткий диск ПК) со скоростью записи 250 Мбайт/с (SSD, RAID-0 или RAID-5).

    Особенности анализатора спектра реального времени Signal Hound SM200B:

    • USB-анализатор спектра реального времени (полоса частот анализа от 5 кГц до 160 МГц);
    • полоса частот анализа сигналов с векторной модуляцией от 5 кГц до 40 МГц.

  • Технические характеристики анализатора спектра реального времени Signal Hound SM200B:

    Параметр Значение
    Частотный диапазон 100 кГц...20 ГГц
    Полоса пропускания (RBW) 0,1 Гц...10 МГц
    Уровень собственных шумов -160...-149 дБм
    Фазовый шум -132 дБн/Гц на частоте 1 ГГц при отстройке на 10 кГц
    Максимальный измеряемый уровень +10 дБм
    Скорость свипирования 1 ТГц/с
    Интерфейс USB 3.0
    Опорный генератор ±1×10-8, при синхронизации от ГНСС ±5×10-9

  • Комплект поставки Signal Hound SM200B

    № Наименование Количество
    1 Анализатор спектра реального времени Signal Hound SM200B 1
