SPECTRAN HF-80160 V5 — анализатор спектра

Код товара: 39961

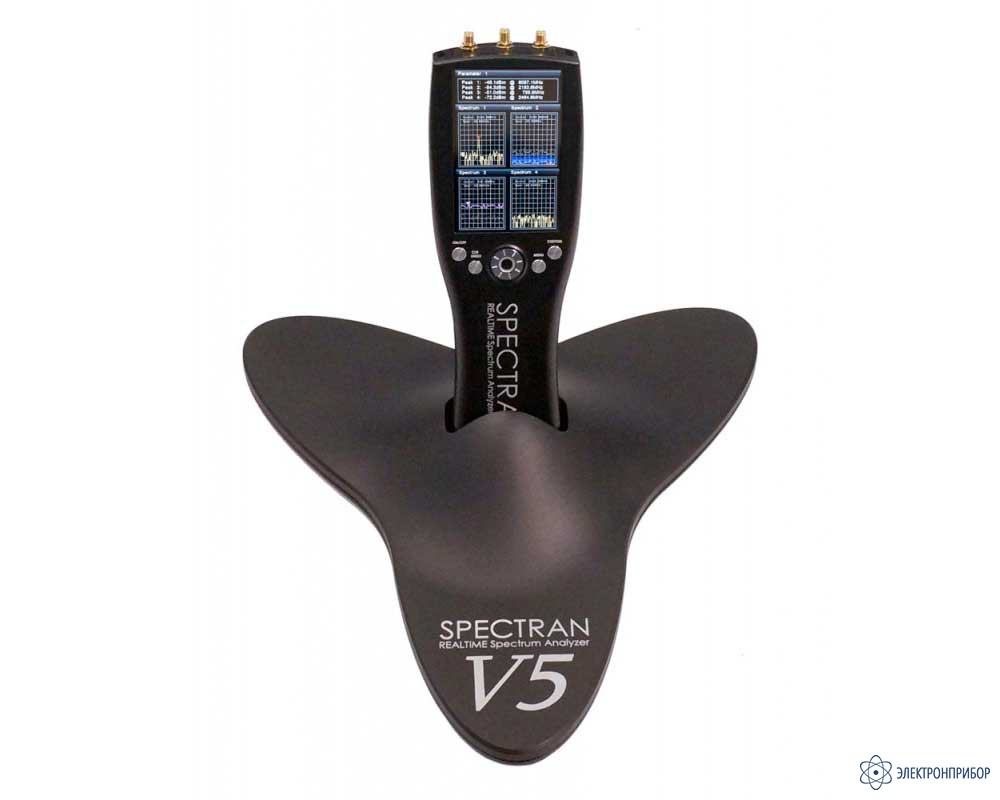

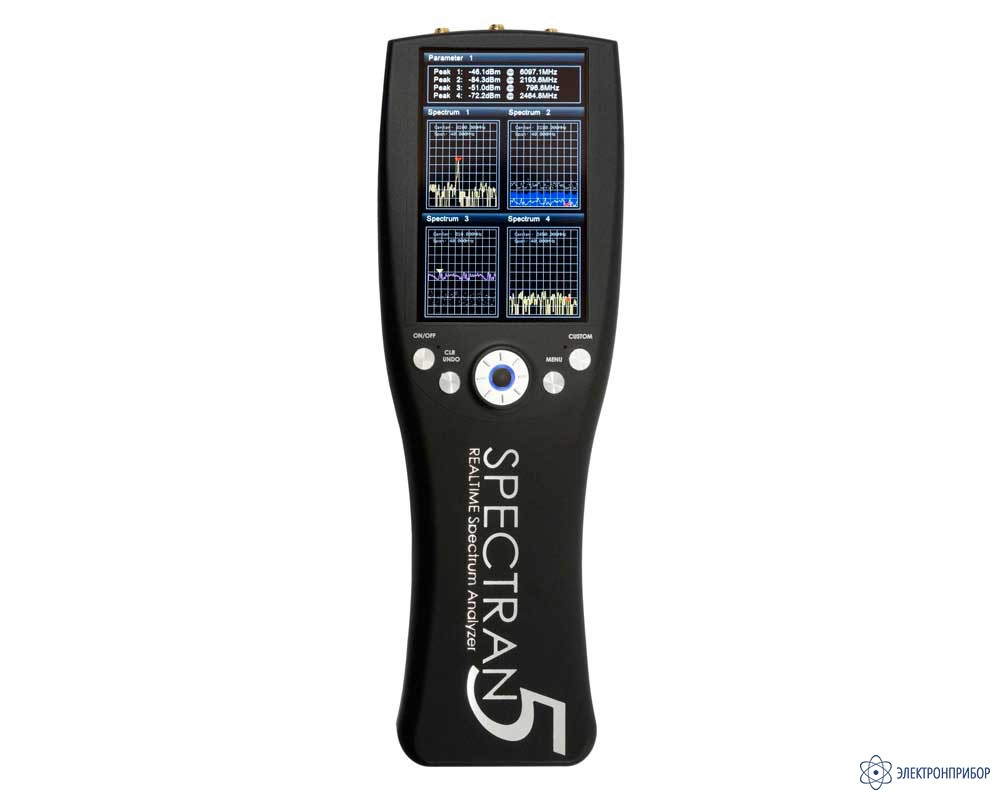

  • Анализатор спектра SPECTRAN HF-80160 V5 Анализатор спектра SPECTRAN HF-80160 V5 Анализатор спектра SPECTRAN HF-80160 V5 Анализатор спектра SPECTRAN HF-80160 V5

    Особенности анализатора спектра SPECTRAN HF-80160 V5:

    • Частотный диапазон: 9 кГц до 16 ГГц;
    • Опция мин. диапазона частот от: 1 Гц;
    • Полоса захвата реального времени: 88 МГц, опция 160/175 МГц;
    • Высокостабильный опорный генератор: 5х10-7/год;
    • Минимальная длительность сигнала для 100 % вероятности захвата < 1 мкс;
    • Полоса пропускания (RBW): 1 Гц – 40 МГц;
    • Уровень собственных шумов (со встр. предус.): - 150 дБм (1 Гц);
    • Встроенный предусилитель: 20 дБ;
    • Анализа и передача векторных данных (I/Q) в реальном времени через интерфейс USB;
    • Скорость развертки спектра в диапазоне частот 20 ГГц менее 20 мс;
    • Цветной сенсорный ЖК-дисплей с разрешением 800x480;
    • Опция: следящий и векторный генератор (6 ГГц);
    • Опция: измеритель мощности (40 ГГц);
    • Интерфейс USB, слот для карт памяти MicroSD;
    • Батарейное питание: емкость 8000 мА/ч (опция: внешяя батарея 20000 мА/ч);
    • Компактный, легкий (850 г).

  • Технические характеристики анализатора спектра SPECTRAN HF-80160 V5:

    Параметр Значение
    Общие характеристики
    Частотный диапазон 9 кГц ... 16 ГГц
    Полоса захвата реального времени 88 МГц (опция: 160/175 МГц)
    Минимальная длительность сигнала < 1 мкс
    Уровень собственных шумов с встроенным предусилителем - 150 дБм (1 Гц )
    Уровень собственных шумов с внешним предусилителем - 170 дБм (1 Гц )
    Максимальная мощность на РЧ вход +20 дБм (50 Ом)
    Погрешность измерения амплитуды ± 1,5 дБ
    Погрешность источника опорной частоты ± 5х10 - 7 / год
    Полоса пропускания 1 Гц ... 40 МГц
    Демодулятор АМ , ЧМ
    Детектор СКЗ , Мин/Макс, Пиковый, Квазипиковый
    Минимальный интервал выборки 10 мс
    РЧ вход 50 Ом, SMA
    Функциональные особенности
    ДУ по USB Есть
    Режимы измерений Векторные(I/Q), Мощность/частота
    Режимы отображения Спектр, послесвечение, спектрограмма, гистограмма
    Условия запуска Курсор, измерение, плотность
    Обие данные
    Дисплей Цветной сенсорный ЖК-дисплей с разрешением 800x480
    Интерфейсы USB 1.1/2.0, аудиовыход 2,5 мм, слот для MicroSD
    Батарейное питание 8000 мА/ч, время работы до 2 ч. (зарядное устройство 5,6 В / 5 А) Опция внешней батареи: 20000 мА/ч, время работа до 4 - 5 ч.
    Рабочие условия 0 °C ... +40 °C
    Габаритные размеры 255 x 85 x 29 мм
    Масса 850 г

  • Комплект поставки SPECTRAN HF-80160 V5

    № Наименование Количество
    1 Анализатор спектра - SPECTRAN HF-80160 V5 1
    2 Кейс для переноски 1

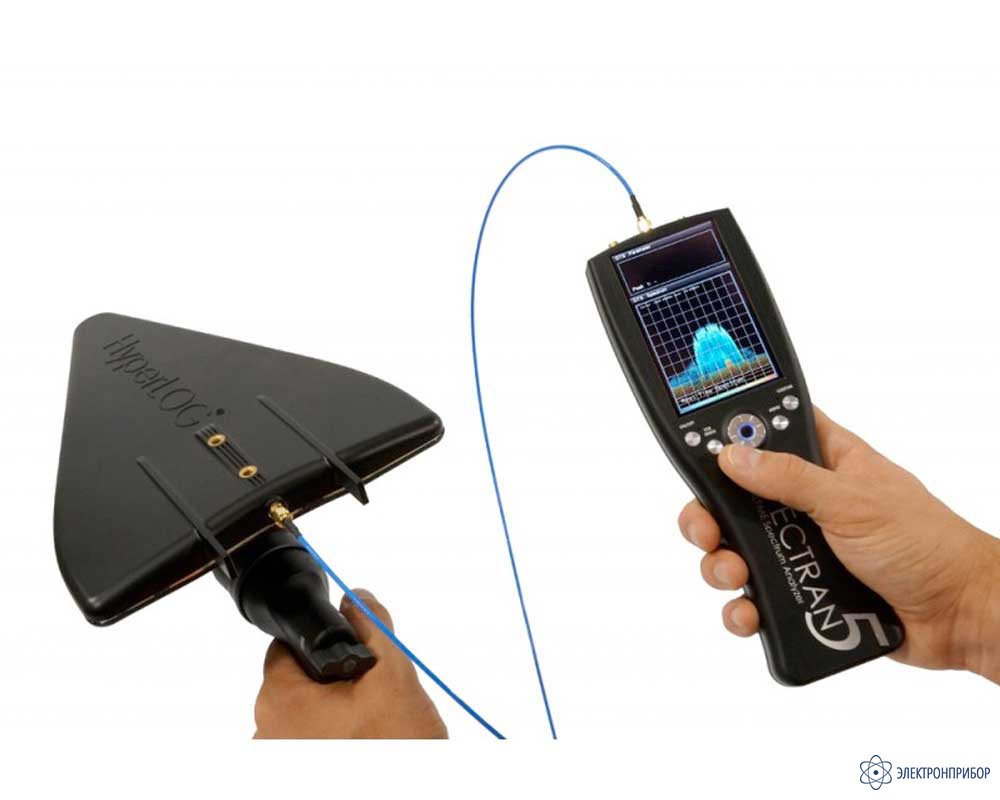

    3 Антенна OmniLOG 70600 (680 МГц - 6 ГГц) 1
    4 Аккумулятор 8000 мА/ч (встроен) 1

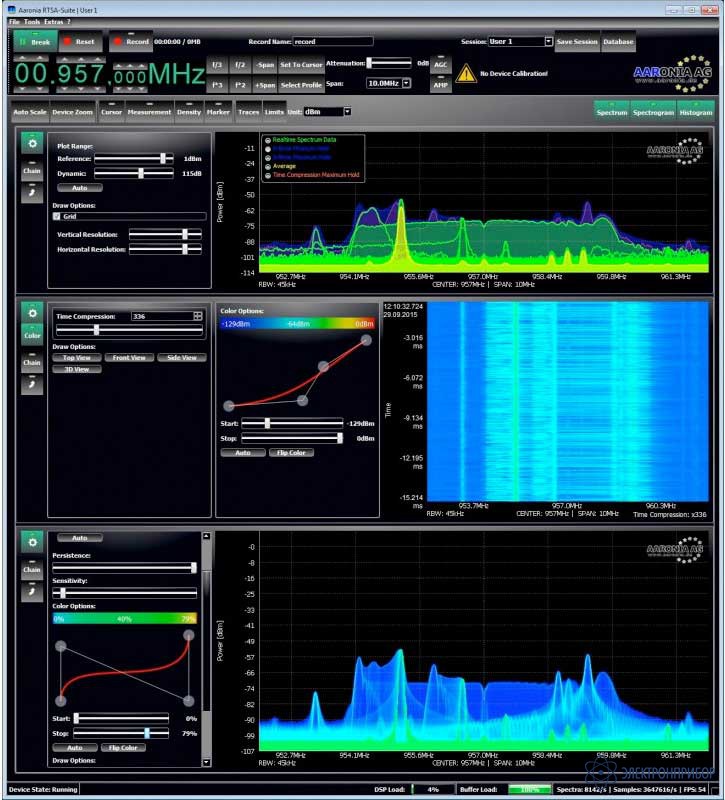

    5 Программное обеспечение на USB 1
    6 Зарядное устройство 1
