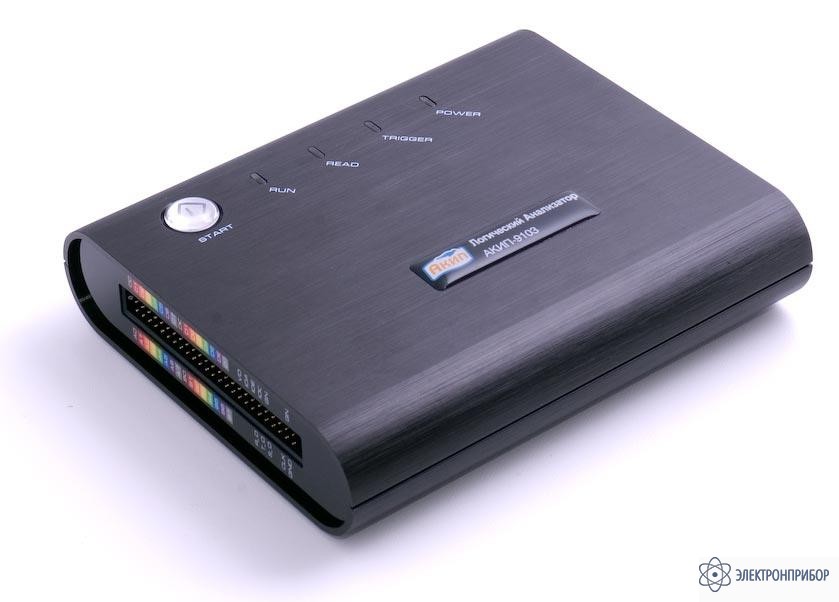

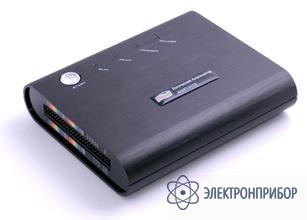

АКИП-9103/1 — логический анализатор на базе ПК (USB)
Код товара: 31362-
-
Гарантия
1 год
-
Производитель
Назначение анализатора АКИП-9103/1
АКИП-9103/1 – новый логический анализатор, сочетающий в себе портативность с функциональностью стационарных лабораторных приборов. При максимальной частоте дискретизации до 200 МГц АКИП-9103/1 позволяет анализировать логические уровни одновременно по 32 (16) каналам.
АКИП-9103/1 в комплексе со стационарным либо портативным компьютером посредством подключения по шине USB.
АКИП-9103/1 отличает сбалансированная функциональность и высокие технические характеристики, оптимальное соотношение цена/возможности. Ультракомпактный, высокоскоростной логический анализатор – теперь доступен каждому специалисту в области электроники, инженеру разработчику АЦП или «продвинутому» радиолюбителю.
Мощное и исчерпывающее ПО, прилагаемое к прибору, обеспечивает интуитивно понятную среду управления и удобство измерений широкого спектра характеристик. Установка условий запуска, захвата данных и управление настройками вполне доступны для уровня обычного пользователя ПК. Данные измерений и анализа отображаются на внешнем мониторе, могут сохраняться и печататься в различных удобных форматах.
Приступить к работе можно почти немедленно, сразу после установки программного обеспечения при первом подключении к ПК. В случае тестирования устройства также управляемого компьютером, второй ПК для выполнения программы логического анализатора не требуется. Совместная работа обеспечивается запуском ПО анализатора и тестируемого устройства в разных окнах.
В комплекте поставки все необходимые аксессуары и принадлежности для подключения к ПК, проведения измерений, анализа данных и документирования.
Особенности анализатора АКИП-9103/1
- 32 канала
- Частота дискретизации до 200 МГц
- Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus, и смешанных сигналов с тактовой частотой до 100 МГц
- Возможно расширение набора протоколов декодирования (опция)
- Память на канал до 2 Мбит на канал, захват гличей от 5нс
- Расширенная синхронизация, анализ: по шине, логический, статистический
- Коэффициент сжатия до 255:1
- Передача данных по интерфейсу USB 2.0 на управляющий компьютер
- Не требует внешнего питания (питание от USB)
-
-
Технические характеристики анализатора АКИП-9103/1:
Параметр Значение Параметры анализатора Частота дискретизации до 200 МГц Внеш. тактовая частота 100 МГц Количество каналов 32 Память 64 Мбит (2 Мбит на кан.) Порог срабатывания -6…+6 В Погрешность установки порога срабатывания 100 мВ Максимальное входное напряжение ±30 В Входное сопротивление 500 кОм/10 пФ Задержка между каналами Не более 1,5 нс Синхронизация и анализ протоколов Условия синхронизации по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону Пороговый уровень TTL, CMOS, ECL или заданный (-6 В…+6 В) Макс. частота сигнала порогового уровня 75 МГц Задержка по времени, по отсчетам (1-65535), по странице (1 - 8192) Анализ протоколов I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus Общие данные Напряжение питания 5 В по USB Потребляемая мощность Не более 2 Вт Габаритные размеры 130 × 100 × 30 мм Масса 0,175 кг -
Комплект поставки АКИП-9103/1
Наименование Количество Планшет к ПК АКИП-9103 1 16-контактный измерительный шлейф 1 8-контактный измерительный шлейф 1 Микрозажим-наконечник 36 USB кабель 1 РЭ 1 ПО (CD диск) 1 1-контактный измерительный провод (белый) 1 2-контактный измерительный провод (чёрный) 1 Модуль синхронизации по длительности импульсов 1 -
