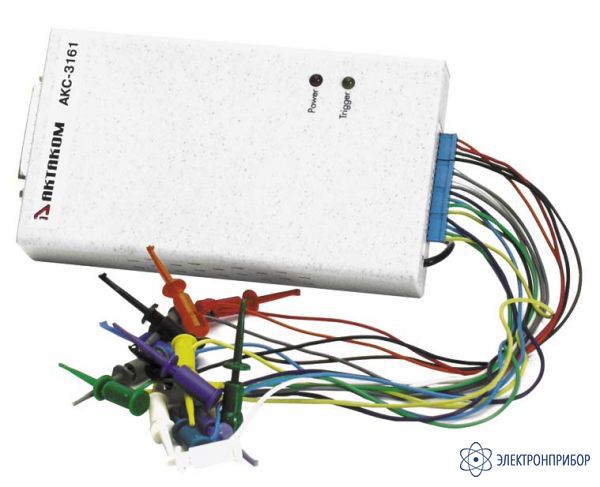

АКС-3161 — логический анализатор
Код товара: 22964-
-
Гарантия
14 месяцев
-
Производитель
Назначение логического анализатора АКС-3161:
Профессиональная модель виртуального 16-канального логического анализатора с частотой дискретизации 200 МГц выполнена в виде приставки к персональному компьютеру и подключается в LPT-порт компьютера. Обладает гибкими возможностями захвата и отображения цифрового потока данных, широкими возможностями по работе с внешней тактовой частотой, настраиваемым пороговым напряжением. Идеальное дополнение к портативному компьютеру сервис-инженера.
Особенности логического анализатора АКС-3161:
- Частота дискретизации до 200 МГц;
- Настраиваемый буфер после- и предзаписи 128 кБ на канал;
- Условия запуска определяются по маскам, фронтам, логическим функциям входных состояний;
- Режим хранения данных;
- Курсорные измерения;
- Программное обеспечение под Windows 95/98.
-
-
Технические характеристики логического анализатора АКС-3161:
- Внутренние частоты дискретизации 1,25 кГц...200 МГц (17 ступеней);
- 16 каналов;
- Буфер данных 131000 выборок на канал;
- Режимы запуска: по шаблону; по фронту; непрерывный;
- Цифровой регистратор: от 4 секунд до 1 часа;
- Пороговое напряжение 1,0...2,4 В;
- Потребляемая мощность 4,5 Вт (800 мВт в режиме ожидания);
- Нестабильность частоты дискретизации 0,01%;
- Входное напряжение 0...7 В макс.;
- Входная ширина полосы частот 40 МГц;
- Входной импеданс 100 кОм/8 пФ;
- Габаритные размеры 150 х 86 х 26 мм.
-
Комплект поставки АКС-3161
Наименование Количество Прибор 1 Набор присоединительных зажимов 1 Соединительный кабель 1 Сетевой адаптер 1 Руководство по эксплуатации 1 Программное обеспечение под Windows 95/98/2000 1
