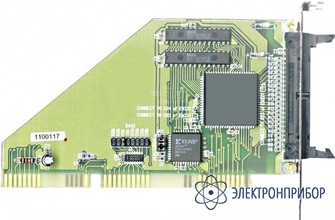

АКС-3162 — логический анализатор
Код товара: 22965-
-
Гарантия
14 месяцев
-
Производитель
Назначение платы АКС-3162:
Виртуальный 16-канальный логический анализатор выполнен в виде платы расширения в ISA-слот компьютера и работает совместно с осциллографической платой АСК-3101. Единое для обеих плат программное обеспечение позволяет синхронизировать и просматривать на экране одновременно 2 канала аналоговой и 16 каналов цифровой информации. Совмещение аналоговых и цифровых функций позволяет использовать систему как осциллограф смешанных сигналов для поиска аналоговых помех в цифровых схемах, анализа фронтов, логических уровней и т. п.
Особенности платы АКС-3162:
- Сохраняются все возможности АСК-3101;
- 4 режима совместной работы осциллографа и логического анализатора;
- 2 тактовых входа с максимальной тактовой частотой 20 МГц;
- Создаваемая пользователем библиотека алгоритмов (шаблонов) запуска анализатора;
- Поставляется отдельно или в наборе с платой АСК-3101.
-
-
Технические характеристики платы АКС-3162:
- 16 каналов;
- Минимальный период выборок: 50 нс в реальном времени;
- Максимальный период выборок 2,5 мс;
- Запуск: любая комбинация логических уровней на входе анализатора, либо синхронизирующий сигнал с платы осциллографа;
- Возможность записи до запускающего события 7872 отчета;
- Длина записи 8000 отчетов на каждый канал;
- Входной импеданс 1 МОм/30 пФ;
- Уровень срабатывания запуска выбираемый: ТТЛ или КМОП.
-
Комплект поставки АКС-3162
Наименование Количество Плата АКС-3162 1 Входной адаптер 1 Набор присоединительных зажимов 1 Руководство по эксплуатации 1 Программное обеспечение под Windows 95/98 1
