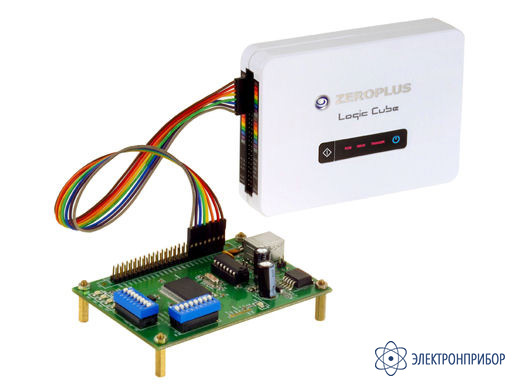

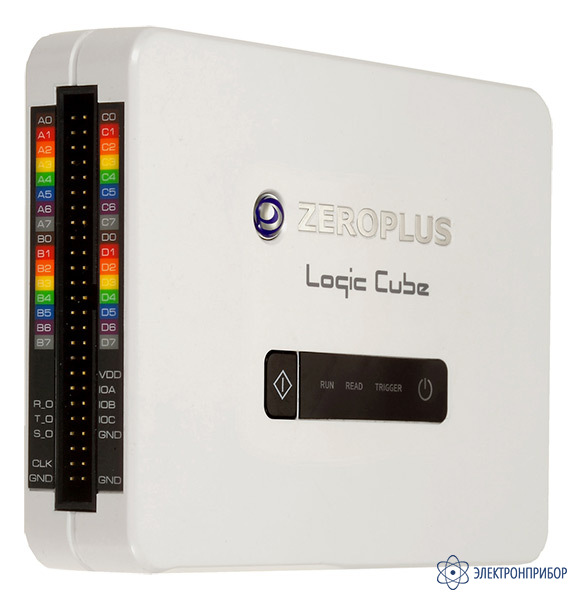

LAP-C 162000 — логический анализатор
Код товара: 52141-
2-3 дня
-
Гарантия
1 год
-
Производитель
Назначение анализатора LAP-C 162000:
Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.
Пользователь логического анализатора имеет в своем распоряжении: 16 входных цифровых каналов, память 32 Кбит на канал (8 Мбит в режиме компрессии), тактовая частота 200 МГц, расширенный набор схем синхронизация и анализа (по шине, логический, статистический, опция синхронизации по длительности импульсов).
Пользователю доступен для скачивания с сайта компании Zeroplus пакет из 24-х протоколов для анализа и декодирования: 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI(EEPROM AT25F), I2C, UART, SPI, 7-SEGMENT LED, USB 1.1, LCD 1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), MCU-51. Остальные протоколы являются платной опцией и предоставляются по запросу.
Особенности анализатора LAP-C 162000:
- 16 каналов;
- Частота дискретизации до 200 МГц;
- Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus (всего 112 протоколов), смешанных сигналов с тактовой частотой до 100 МГц;
- Память на канал 2 Мбит на канал, захват глитчей от 5 нс;
- Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов;
- Коэффициент сжатия до 255:1;
- Передача данных по интерфейсу USB 2.0 на управляющий компьютер;
- Не требует внешнего питания (питание от USB).
-
-
Технические характеристики анализатора LAP-C 162000:
Параметр Значение Параметры анализатора Частота дискретизации до 200 МГц Внешняя тактовая частота 100 МГц Количество каналов 16 Память 32 Мбит (2 Мбит на кан.) Порог срабатывания -6…+6 В Погрешность установки порога срабатывания 100 мВ Максимальное входное напряжение ±30 В Входное сопротивление 500 кОм/10 пФ Задержка между каналами Не более 1,5 нс Синхронизация и анализ протоколов Условия синхронизации по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону Пороговый уровень TTL, CMOS, ECL или заданный (-6 В…+6 В) Максимальная частота сигнала порогового уровня 75 МГц Задержка по времени, по отсчетам (1-65535), по странице (1 - 8192) Общие данные Напряжение питания 5 В по USB Потребляемая мощность Не более 2 Вт Габаритные размеры 125 × 90 × 25 мм Масса 0,150 кг -
Комплект поставки LAP-C 162000
№ Наименование Количество 1 Логический анализатор LAP-C 162000 1 2 Кабель USB 1 3 8-контактный измерительный шлейф 2 4 2-контактный измерительный шлейф 1 5 1-контактный измерительный шлейф 1 6 Микрозажим (наконечник) 20 7 Программное обеспечение на CD 1 8 Калибровочное устройство для пробников 1 9 Сумка для транспортировки 1 10 Инструкция по установке 1 -
