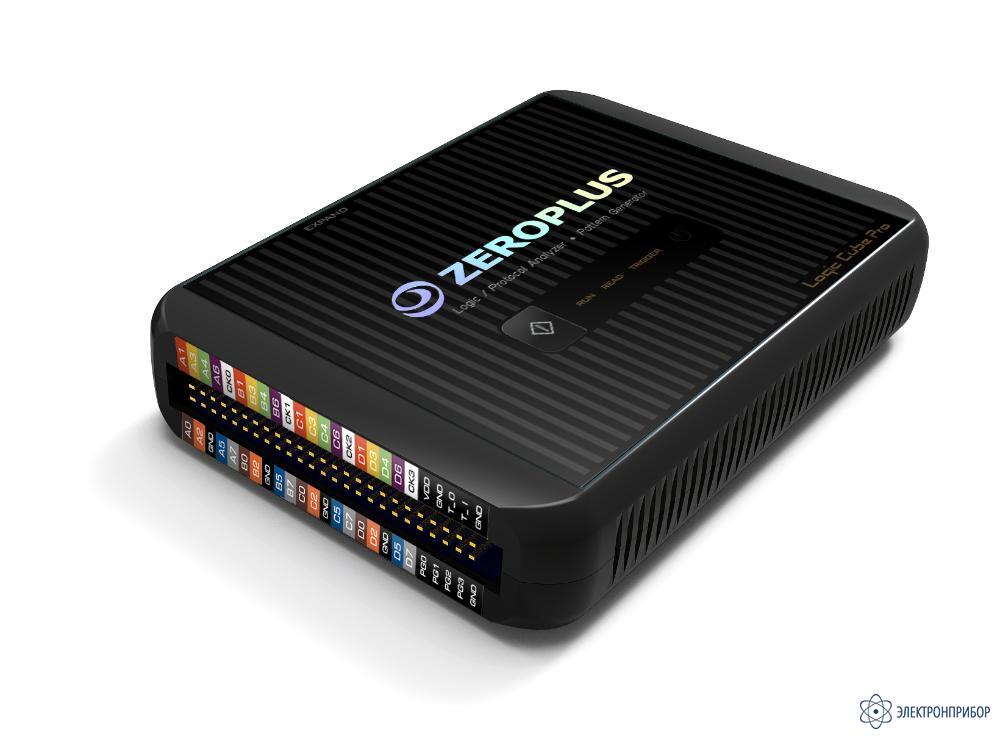

LAP-C Pro (32128M) — логический анализатор
Код товара: 55645-
2-3 дня
-
Гарантия
1 год
-
Производитель
Особенности логического анализатора LAP-C Pro (32128M):
- 32 канала;
- Частота дискретизации: до 2 ГГц (по времени/ Timing), до 250 МГц (по состоянию/State);
- Внутренняя память: 2 ГБ - LAP-C Pro(32064M), 4 ГБ- LAP-C Pro(32128M), 8 ГБ- LAP-C Pro(32256M)
- Измерение, декодирование и анализ сигналов (General Free Protocols): 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C (EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI Compatible (Atmel Memory), I2C, UART (RS-232C/422/485), SPI, 7-SEGMENT LED, USB 1.1, LCD1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C (EEPROM 24L), UP DOWN COUNTER, MICROWIRE (EEPROM 93C), MCU-51 DECODE (более 120 протоколов ), смешанных сигналов с тактовой частотой до 250 МГц;
- Память на канал: 64 МБ - LAP-C Pro(32064M), 128МБ - LAP-C Pro(32128M), 256 МБ - LAP-C Pro(32256M) захват глитчей от 5 нс;
- Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов;
- Встроенный генератор паттерна: I2C, SPI, UART(RS-232C/422/485), CAN;
- Коэффициент сжатия до 255:1;
- Передача данных на управляющий ПК по USB 3.0;
- Не требует внешнего питания (питание от USB).
-
-
Технические характеристики логического анализатора LAP-C Pro (32128M):
Параметр LAP-C Pro (16064M) LAP-C Pro (32064M) LAP-C Pro (32128M) LAP-C Pro (32256M) Параметры анализатора Количество каналов 16 32 32 32 Память на канал 64 64 128 256 Частота дискретизации до 2 ГГц Внешняя тактовая частота 250 МГц Порог срабатывания -6…+6 В Погрешность установки порога срабатывания 10 мВ/ дел Максимальное входное напряжение ±30 В Входное сопротивление 200 кОм/ 7 пФ Задержка между каналами Не более 500 пс Синхронизация и анализатор потоков Условия синхронизации по фронту/ спаду (Edge), по длит. имп. (P.Width), интервал (Time), по шаблону (Pattern) Число каналов синхронизации 16 16 32 32 Аппаратная синхронизация I2C, I2S, SPI, SVID, UART (RS-232C/422/485), CAN 2.0B (последовательный протокол) Пороговый уровень TTL, CMOS, ECL или заданный (-6 В…+6 В) Максимальная частота сигнала порогового уровня 250 МГц Тип запуска отложенный (Delay), по отсчетам (1-65535), по уровню (256) Дополнительные функции Генератор последовательности I2C, SPI, UART(RS-232C/422/485), CAN (pattern) Цифровой регистратор (Long-Time Record) Потоковая передача отсчетов непосредственно на ПК (stream samples). Оцифровка до 32 кан и выгрузка данных по USB 3.0. Длительность записи входящих сигналов от 7 часов и до 30 дней скорости выборки. Общие данные Поддерживаемые ОС Windows (10/ 8.1/ 7) Интерфейс USB 3.0 Напряжение питания 5 В по шине USB Потребляемая мощность Не более 3 Вт Габаритные размеры 125 × 92 × 25 мм Масса 0,200 кг -
Комплект поставки LAP-C Pro (32128M)
№ Наименование Количество 1 Логический анализатор LAP-C Pro (32128M) 1 2 Кабель USB 1 3 10-контактный измерительный шлейф 25 см 2 4 10-контактный измерительный шлейф 10 см 2 5 1-контактный измерительный шлейф 25 см серый 4 6 1-контактный измерительный шлейф 25 см черный 1 7 Микрозажим (Наконечник) 20 8 Программное обеспечение на USB Flash Drive 1 9 Сумка для транспортировки 1 10 Инструкция по установке 1 -
