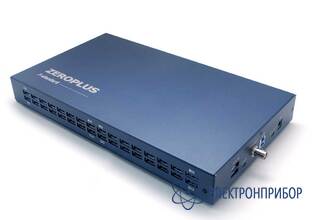

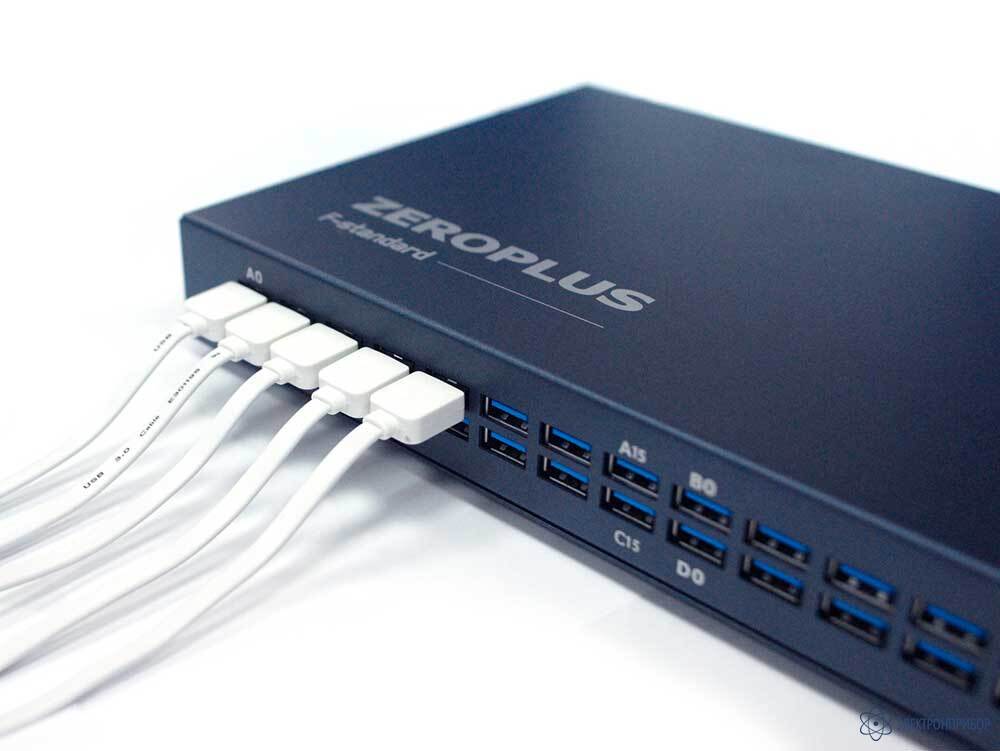

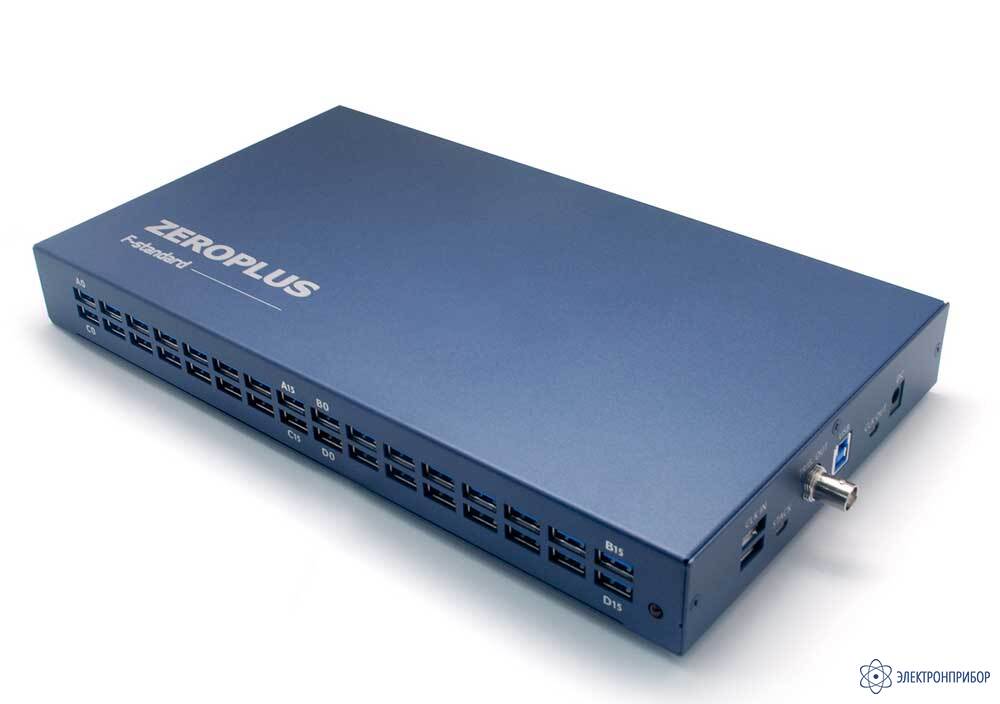

LAP-F16464M — анализатор логический

Код товара: 71013

Описание
Характеристики
Комплектация
Документы 1
Показать всё

- Гарантия

  1 год
- Производитель

  Zeroplus, Тайвань
Описание анализатора логического LAP-F16464M:

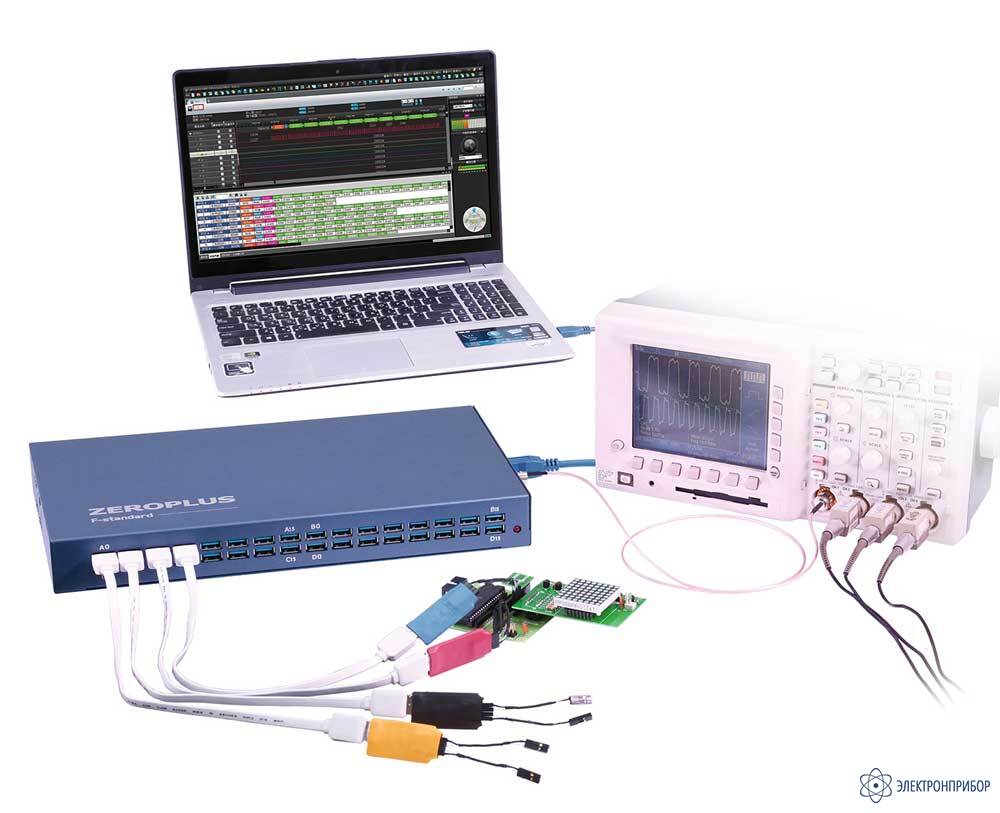

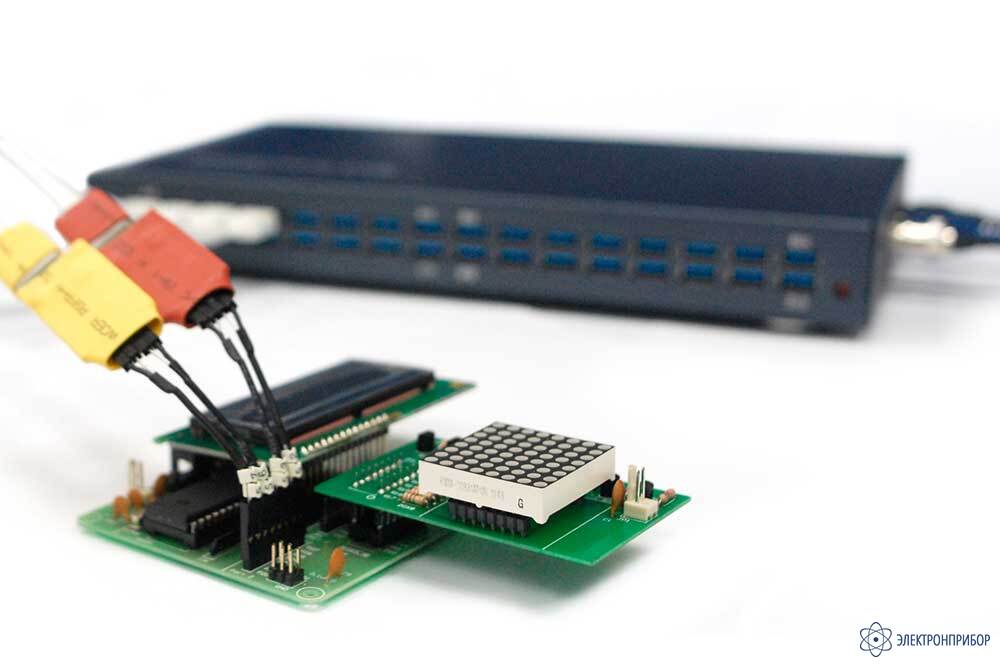

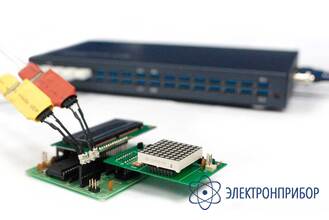

Логический анализатор LAP-F16464M на базе ПК. 64 канала; частота дискретизации до 1 ГГц; анализ сигналов с тактовой частотой до 200 МГц; память 64М на канал; расширенная синхронизация; анализ протоколов (всего более 110 протоколов - бесплатно): I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, MANCHESTER, 7-SEGMENT LED, MILLER, I2S, PS/2, Lin Bus + синхронизация по длительности импульсов (внешний модуль); передача данных по интерфейсу USB 3.0 на управляющий ПК; питание от сети 220 В, 322х180х38 мм; измерительные провода и зажимы (по числу каналов), кабель USB, РЭ, ПО (Windows 7 /8/10, 32/64 бит).

Особенности анализатора логического LAP-F16464M:
- 64 канала;
- Частота дискретизации до 1 ГГц;
- Измерение, декодирование и анализ сигналов 1-WIRE, CAN 2.0B, IRDA, 3- WIRE, JTAG 2.0, PS/2, I2C (EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI Compatible (Atmel Memory), I2C, UART (RS232C/422/485), SPI, 7-SEGMENT LED, USB 1.1, LCD1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C (EEPROM 24L), UP DOWN COUNTER, MICROWIRE (EEPROM 93C), MCU-51 DECODE, General Free Protocols;
- Память на канал до 512 Мбит на канал;
- Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов;
- Передача данных по интерфейсу USB 3.0 на управляющий компьютер;
- Не требует внешнего питания (питание от USB).

Технические характеристики анализатора логического LAP-F16464M:

Параметр	Значение
ПАРАМЕТРЫ АНАЛИЗАТОРА
Частота дискретизации	1 ГГц
Внешняя тактовая частота	200 МГц
Количество каналов	64
Память	64 Мбит
Порог срабатывания	-6…+6 В
СИНХРОНИЗАЦИЯ И АНАЛИЗ ПРОТОКОЛОВ
Условия синхронизации	по фронту/спаду, по шаблону, по ширине импульса, по интервалу
Срабатывание по протоколу	I2C, I2S, SPI, SVID, UART (RS-232C/422/485), CAN 2.0B
Максимальная частота сигнала порогового уровня	75 МГц
Задержка	по времени, по отсчетам (1-65535)
ОБЩИЕ ДАННЫЕ
Напряжение питания	9 В от адаптера 110 / 240 В 50…60 Гц
Потребляемая мощность	Не более 45 Вт
Габаритные размеры	322 × 180 × 38 мм
Масса	1,5 кг

Комплект поставки LAP-F16464M

№	Наименование	Количество
1	Анализатор логический LAP-F16464M	1
2	Активные пробники	32
3	eMMC пробники	5
4	USB 3.0 пробники	37
5	Пробники «микрозажим»	128
6	BNC кабель	1
7	USB 3,0 кабель	1
8	Сетевой кабель	1
9	Адаптер питания	1
10	Пара сигнальных и заземляющих кабелей	64
11	Программное обеспечени (Driver CD)	1
12	Руководство по эксплуатации	1
