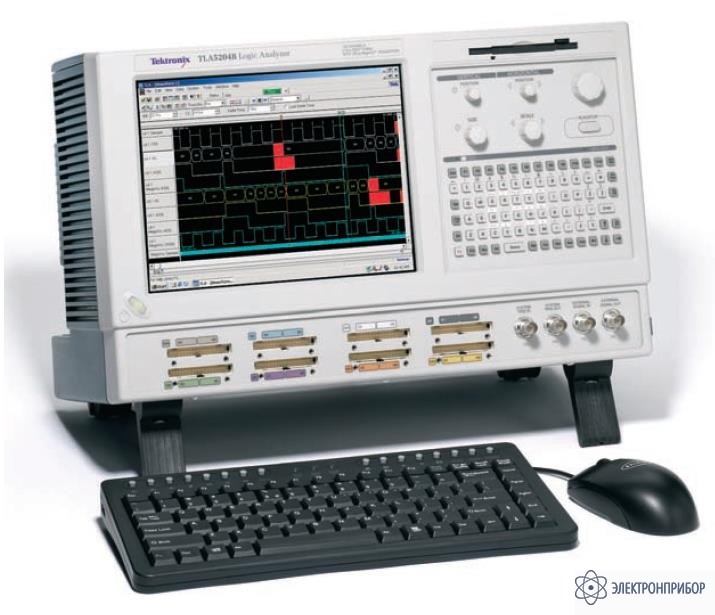

TLA5203B — логический анализатор устройств

Код товара: 27378
  • 35599-07

    • Гарантия

      3 года

    • Госреестр СИ РФ

      35599-07

    • Производитель

      Tektronix, США

    Назначение логического анализатора TLA-5203B:

    Серия логических анализаторов TLA5000 отличается высокоскоростным асинхронным сбором данных, быстрым синхронным сбором, глубокой памятью, мощной и разветвленной системой синхронизации, доступными для любого проектировщика цифровых систем, которому необходимо идентифицировать ошибки инициализации системы, нарушения функционирования системы и случайные сбои.

    TLA5000 — идеальное средство для синхронного и асинхронного анализа одно-шинных интерфейсов.

    Интуитивно понятный пользовательский интерфейс, возможности сетевой работы через платформу OpenChoice™.

    Функции логического анализатора TLA-5203B:

    • Отладка, проектирование и верификация цифровых устройств
    • Мониторинг и измерение возможностей и параметров цифровых устройств
    • Отладка одно-процессорных устройств и шинных интерфейсов.

    Особенности логического анализатора TLA-5203B:

    • 103 канала
    • асинхронный сбор данных до 2 ГГц
    • разрешение MagniVu - 125 пс, скорость синхронного сбора данных - 235 МГц
    • объём памяти - 512 КБ
    • встроенный цветной ЖК-монитор 10.4"

  • Технические характеристики логического анализатора TLA-5203B:

    Параметр Значение
    Измерительные характеристики
    Число каналов (включая тактовые входы) 102 канала (включая 4 тактовых и 2 канала разрешения тактирования)
    Метки времени 51 бит с разрешением 125 пс, (продолжительность до 3,25 дня)
    Режимы тактирования/сбора данных внутреннее тактирование, внутреннее тактирование с удвоением частоты, внутреннее тактирование с учетверением частоты, внешнее с удвоением частоты, от внешнего источника. Высокоскоростное тактирование с разрешением 125 пс (MagniVu™) доступно на всех моделях
    Входные характеристики с пробниками P6417, P6418, P6419, P6434
    Емкостная нагрузка P6418; данные 1,4 пФ, тактовый — 2 пФ
    P6419: данные/тактовый — менее 0.7 пФ
    P6434 P6417: типич. данные/тактовый 2 пФ
    Диапазон выбора порогового напряжения от –2 В до +4 В с шагом 5 мВ
    Пресеты TTL (1.5 B), CMOS (1.65 B), ECL (–1.3 B), PECL (3.7 B), LVPECL (2.0 B), LVCMOS 1.5 B (0.75 B), LVCMOS 1.8 B (0.9 B), LVCMOS 2.5 B (1.25 B), LVCMOS 3.3 B (1.65 B), LVDS (0 B), определяемые пользователем
    Выбор порогового напряжения по каналам раздельный выбор для каждого тактового канала и канала разрешения тактирования и один ан группу из 16 каналов
    Точность выбора порогового напряжения ±100 мВ (вкл. пробник)
    Диапазон входных напряжений Рабочий: от –2.5 B до 5.0 B
    Неразрушающий: ±15 B
    Минимальный входной сигнал ±250 мВ (P6417, P6418, P6419).±300 мВ (P6434)
    Минимальная скорость нарастания/спада входного сигнала 200 мВ/нс (типично)
    Характеристики синхронного сбора данных (с пробниками P6417, P6418, P6419, P6434)
    Максимальная скорость синхронного сбора 235 МГц
    Максимальная скорость синхронного потока данных 470 Mb/s
    Глубина памяти состояний с временными метками (половина/все каналы) 1 Mb/512 Kb, 4/2 Mb, 16/8 Mb
    Диапазон выбора времени установления/удержания 16 нс, может быть сдвинут в область установления по 0 нс [+8, –8] нс, 4 нс [+12, –4] нс, или 8 нс [+16, 0] нс
    Окно Установления/удержания (все каналы) 1.5 нс (типично)
    Минимальная длит. тактового импульса 1.5 нс (P6434). 1.25 нс (P6417, P6418, P6419)
    Демультиплексирование каналов каналы могут быть демультиплексированы в другие каналы по 8 каналов
    Характеристики асинхронного сбора данных (с пробниками P6417, P6418, P6419, P6434)
    Разрешение в режиме MagniVu™ 25 пс (8 ГГц)
    Глубина памяти в режиме MagniVu 16 Kb на канал с настраиваемым положением точки запуска
    Разрешение в режиме захвата в длинную память (четверть/половина/все каналы) от 500 пс/1 нс/2 нс до 50 мс
    Длина памяти при работе в асинхронном режиме (четверть/половина/все каналы с метками времени и с хранением или без переходов) 2 Mb/1 Mb/512 Kb, 8/4/2 Mb, 32/16/8 Mb на канал соответственно
    Длина памяти при работе в асинхронном режиме с хранением глитчей половина установленной памяти
    Разброс между каналами 1 нс., типично 900 пс
    Минимальная длительность распознаваемого импульса/глитча (один канал) 1 нс (P6417, P6418, P6419), 1.25 нс (P6434)
    Минимальное детектируемое нарушение синхронизации относительно тактового импульса (Setup/Hold Violation) 250 пс
    Минимальная длительность распознаваемого события запуска в многоканальном режиме период дискретизации плюс рассогласование каналов
    Характеристика системы запуска
    Независимые состояния запуска 16
    Максимальное кол-во условий If/then на состояние 16
    Максимальное число событий на условие If/then 8
    Максимальное число действий на условие If/then 8
    Максимальное число событий запуска 18 (2 счетчик/таймер плюс 16 из др. источников)
    Число распознавателей слов 16
    Число распознавателей переходов 16
    Число распознавателей переходов 4
    Число счетчиков/таймеров 2
    Типы событий синхронизации Слово, группа, канал, переход, диапазон, любое, значение счетчика, значение таймера, сигнал, глитч, нарушение синхронизации относ. такта (setup-and-hold violation), snapshot
    Типы действий по запуску главный запуск, запуск, MagniVu™, сохранить, не хранить, начать сохранение, стоп сохранений, увеличить счетчик, уменьшить счетчик, старт таймера, стоп таймера, переустановить таймер, зафиксировать текущее состояние, перейти к состоянию, установить/очистить сигнал, ничего не делать
    Скорость последовательных запусков от 0 до 500 МГц (2 нс)
    Диапазон счетчика/таймера 51 бит каждый (>50 дней при 2 нс)
    Скорость счетчика от 0 до 500 МГц (2 нс)
    Тактовая частота таймера 500 МГц (2 нс)
    Латентность счетчика/таймера 2 нс
    Диапазон распознавателей Double bounded (м. б. равен ширине любой группы, должен быть сгруппирован в соответствии с заданным порядком по значимости)
    Временной диапазон установок распознавателей по рассогласованию установления относительно тактового импульса (Setup-and-Hold Violation) от 8 нс «до» и до 7.5 нс «после» края тактового импульса с шагом 125 пс
    Временной диапазон установок распознавателей по рассогласованию удержания относительно тактового импульса (Setup-and-Hold Violation) от 7,5 нс «до» и до 8 нс «после» края тактового импульса с шагом 125 пс
    Положение точки запуска любой отсчет данных
    Положение точки запуска режима MagniVu™ MagniVu м. б. установлено от 0% до 60% вокруг MagniVu триггера
    Контроль хранения (отбор данных) общий (условный), по состоянию(старт/стоп), блок, по действию на запуск или переход
    Характеристики встроенного ПК
    ОС Microsoft Windows 2000 Professional SP3
    Процессор Intel Celeron 2.0 GHz
    Чипсет Intel 845GV
    DRAM 512 MB SDRAM
    Звук 16-Bit I/O и микрофонный вход
    HDD 80 GB
    CD-ROM встроенный 24/10/24 CD-RW
    FDD 3,5" 1.44 MB
    Органы управления
    Дисплей на лицевой панели Размер: 10.4 дюймов по диагонали
    Тип: цветная активная ЖК-матрица с подсветкой
    Разрешение: 1024x768
    Цвета: 256 тыс.
    Клавиатура встроенная на лицевой панели mini-QWERTY
    Интерфейсы
    Порт внешнего дисплея Female DB15 SVGA connector
    Разрешение внешнего дисплея до 1600x1200 non-interlaced при 16.8 M цветов
    LAN Port 10/100Base-T, RJ-45
    Порт внешней клавиатуры PS2 mini-DIN
    Порт внешней мышки PS2 mini-DIN
    Тип порта параллельного интерфейса Female DB25
    Режимы параллельного интерфейса Centronics, EPP (Extended Parallel Port), ECP (Microsoft high-speed mode)
    Последовательный порт Male DB9
    Аудио-выход stereo minijack
    Микрофонный вход minijack
    USB Port 2 порта типа USB 2.0
    Поддержка символов
    Число символов/диапазонов неограничено (ограничено только объемом виртуальной памяти доступной на TLA)
    Поддерживаемые форматы фалов объектов IEEE695
    OMF 51, OMF 86, OMF 166, OMF 286, OMF 386
    COFF
    Elf/Dwarf 1 и 2
    Elf/Stabs
    TSF (если ваш софт для разработки приложений не поддерживает вывод в один из вышеперечисленных форматов TSF (Tektronix symbol file) то поддерживается формат c ASCII. Формат ASCII документирован в руководстве пользователя TLA.)
    Внешние интерфейсы
    Выход системного запуска срабатывает, когда происходит системный запуск. (TTL-совместимый, заглушка-терминатор 50). BNC разъем
    Вход системного запуска принудительный запуск системы запуска (запускает все модули) (TTL-совместимый, различает передний/задний фронт, снабжен защелкой по заднему фронту compatible, edge-sensitive). BNC разъем
    Выход внешнего сигнала м. б. использован для управления внешней схемой от модуля схемы запуска. (TTL-совместимый, заглушка-терминатор 50 ?) . BNC разъем
    Вход внешнего сигнала м. б. использован, чтобы реализовать подготовку или запуск внешним сигналом любого или всех модулей (TTL-совместимый, чувствительный к уровню). BNC разъем
    Общие данные
    Питание Напряжение: 90 до 240 VAC при 47 до 63 Гц.
    Входной ток: 5 A макс. при 90 VAC.
    Потребляемая мощность: 300 Вт максимум
    Рабочий температурный диапазон от +5 до +50 °C
    Температура хранения от –20 до +60 °C
    Влажность рабочая от 20% до 80%; хранения: от 8% до 80%
    Высота над уровнем моря рабочая от –305 м до 3050 м)
    Безопасность UL3111-1, CSA1010.1, EN61010-1, IEC61010-1
    Габаритные размеры 285х438х288 мм
    Масса Нетто (без пробников) 12 кг
    Брутто (тип.) 18.5 кг

  • Комплект поставки TLA5203B

    Наименование Количество
    Логический анализатор устройств TLA5203B 1
    Миниклавиатура 1
    Оптическая мышь с колесиком 1
    Зашитная крышка на лицевую панель 1
    Скобки для фиксации пробников 1
    Сумка для аксессуаров 1
    Коврик для мышки 1
    «TLA5000 Series Product Software» CD 1
    «TLA5000 Series Operating System Restore» CD 1
    «TLA Documentation» CD 1
    TLA5000 Quick Installation Reference 1
    Руководство пользователя на русском языке для ПО TLA V4.3 1
    Руководство по инсталляции TLA5000 Installation Manual 1
    Сертификат о калибровке NIST 1
    Шнур питания 1
