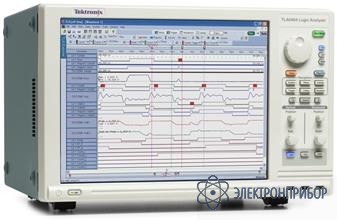

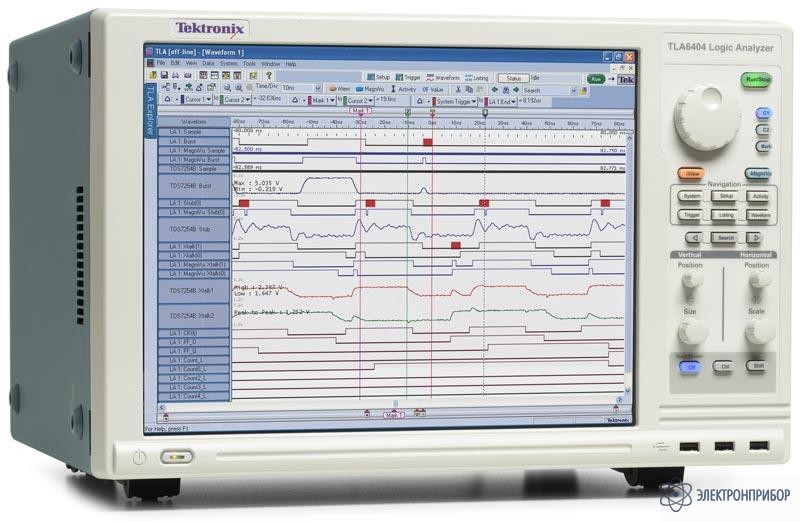

TLA6404 — логический анализатор
Код товара: 31676-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
53912-13 до 26.06.2018
-
Производитель
Назначение логического анализатора Tektronix TLA6404:
Логический анализатор Tektronix TLA6404 обладает необходимой производительностью для отладки, проверки и оптимизации цифровых систем. Кроме того, серия TLA6400 предлагает исчерпывающий набор средств контроля целостности сигналов, что позволяет быстро регистрировать, локализовать и устранять редко возникающие и трудно обнаружимые проблемы. Вместе с широкой поддержкой современных приложений, данные приборы идеально соответствуют всем требованиям отладки современных цифровых устройств.
Модельный ряд логических анализаторов Tektronix TLA6400 представлен четырьмя моделями: TLA6401 (34 канала), TLA6402 (68 каналов), TLA6403 (102 канала) и TLA6404 (136 каналов) и длиною записи до 64 Мб.
Логический анализатор TLA6404 позволяет эффективно проверять и отлаживать цифровые устройства. В нем реализовано:
- Патентованная технология захвата MagniVu с разрешением 40 пс и частотой дискретизации 25 ГГц позволяет точно измерять временные соотношения. Единая, интегрированная архитектура системы дискретизации TLA6404 устраняет проблемы временных сдвигов, присущие другим архитектурам логических анализаторов.
- Регистрация сигналов на шинах с тактовой частотой до 667 МГц и скоростью передачи данных до 1333 Мвыб/с.
- Возможность приобрести прибор с теми функциями, которые нужны сейчас, и расширять функциональность по мере необходимости.
- Быстрая локализация событий за счёт простой настройки системы запуска.
- Простота определения параметров за счёт всеобъёмлющих измерений, выполняемых перетаскиванием мышью, таких как измерения частоты, периода, длительности импульсов, скважности и подсчёта фронтов.
- Просмотр данных в разных коррелированных по времени форматах, включая осциллограммы, листинги, графики, дизассемблирование, исходный код и сравнение.
Логический анализатор TLA6404 имеет исчерпывающий набор средств, позволяющий быстро выявлять, локализовать и устранять проблемы целостности сигналов в сложных цифровых системах. Среди них:
- Запуск по глитчам – позволяет осуществлять запуск от потенциальных нарушений целостности сигнала. В анализаторе TLA6404 возможен не только запуск по повреждениям сигнала, но и выделение красным цветом потенциальных мест возникновения проблемы, что упрощает поиск сигналов, требующих дальнейшего изучения.
- Capture – эксклюзивная функция компании Tektronix, которая позволяет перенаправить подозрительный сигнал на аналоговый выход TLA6404. Данная функция позволяет анализировать аналоговую форму сигнала без необходимости переподключения пробника.
- View – коррелированное по времени представление сигнала на логическом анализаторе и осциллографе, позволяющее отслеживать проблемы целостности одновременно в цифровой и аналоговой областях.
Логический анализатор TLA6404 может применяться в различных измерительных задачах, в т.ч.: при проверке и отладке цифровых схем; мониторинге, измерении и оптимизации параметров цифровых схем; интеграции, отладке и проверке встраиваемого программного обеспечения.
-
-
Технические харакетристики логического анализатора Tektronix TLA6404:
Параметр Значение Число каналов 136 Частота дискретизации в скоростном режиме временных диаграмм 25 ГГц (40 пс) при длине записи 128 Кб Максимальная частота дискретизации в режиме временных диаграмм (половина/полный канал) 3,2 ГГц / 1,6 ГГц Максимальная тактовая частота в режиме состояний 333 МГц (стандарт)
667 МГц (с опцией 1T)Максимальная скорость передачи данных в режиме состояний 667 Мб/с (стандарт)
1333 Мб/с (с опцией 1T)Максимальная длина записи 2 Мб (стандарт)
4 Мб с опцией 1S
8 Мб с опцией 2S
16 Мб с опцией 3S
32 Мб с опцией 4S
64 Мб с опцией 5SАналоговый мультиплексор 4 фиксированных канала (стандарт)
Любой сигнал (выбранный пользователем) можно направить на 4 аналоговых выхода с разъёмами типа BNC (опция AM)Безопасность UL61010-1:2004, CAN/CSA-C22.2 No. 61010-1:2004, EN61010-1:2001, и IEC61010-1:2001 Размеры ВхШхГ, мм 297х437х387 -
Комплект поставки TLA6404
Наименование Количество Логический анализатор TLA6404 1 -
