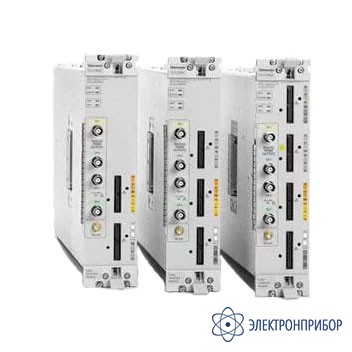

TLA7BB2 — модуль логического анализатора
Код товара: 44981-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
43938-10 до 16.04.2020
-
Производитель
Назначение модуля логического анализатора TLA7BB2:
Анализаторы цифровых сигналов TLA7ВВ2, TLA7ВВ3, TLA7ВВ4, TLA7ВС4, TLA7AC2, TLA7AC3, TLA7AC4, PG3 А Mod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 предназначены для измерения амплитудных и временных параметров цифровых импульсных сигналов и анализа логических состояний микропроцессорных устройств.
Особенности модуля логического анализатора TLA7BB2:
Анализаторы выполнены в виде модулей, встраиваемых в базовые блоки TLA7012 и TLA7016. Модули PG3ACab, PG3L могут также работать с анализаторами цифровых сигналов TLA5201B, TLA5202B, TLA5203B и TLA5204B.
Принцип действия основан на одновременном многоканальном приеме, визуальном наблюдении и анализе цифровых сигналов в реальном времени. Представление измерительной информации осуществляется в форме временных диаграмм, таблиц состояний в различных кодах (двоичных, шестнадцатеричных, ASCII и других видов), гистограмм. Внутренний микропроцессор обеспечивает диалоговое управление, задает режимы функционирования, выводит на внутренний или внешний дисплей изображение сигналов и результаты измерений. Вывод результатов измерений к внешним устройствам производится через порты USB 2.0 (3 порта на передней панели, 4 порта на задней панели) и порт канала LAN. Имеются встроенные средства для совместной работы с осциллографами Tektronix.
Конструкция представляет собой моноблок в настольном исполнении. Модули устанавливаются в слоты, расположенные сбоку корпуса.
По устойчивости к климатическим и механическим воздействиям анализаторы цифровых сигналов TLA7ВВ2, TLA7ВВ3, TLA7ВВ4, TLA7ВС4, TLA7AC2, TLA7AC3, TLA7AC4, PG3 А Mod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 5 до 45 °C.
-
-
Технические характеристики модуля логического анализатора TLA7BB2:
Параметр Значение Количество каналов в модуле:
TLA7ВВ2
TLA7ВВ3
TLA7ВВ3, TLA7ВВ4
68
102
136Количество каналов в базовом блоке:
TLA7012
TLA7016
272
816Тактовая частота, МГц:
- базовое исполнение
- опция
750
1400Максимальная разрешающая способность временной шкалы 20 пс Максимальная глубина памяти, Мбайт:
- базовое исполнение
- опция
2
64Диапазон периода выборки от 625 пс до 50 мс Диапазон напряжения порога срабатывания от минус 2 В до 4,5 В с шагом 5 мВ Пределы допускаемой абсолютной погрешности порога срабатывания Uп, мВ ± (0,01 ∙ Uп + 35 мВ) Габаритные размеры ( длина х ширина х высота ), не более, мм 381 х 61 х 262 Масса, не более 3,1 кг -
Комплект поставки TLA7BB2
№ Наименование Количество 1 Модуль логического анализатора TLA7BB2 1 2 Руководство по эксплуатации 1 -
