ИДМ 20, ИДМ20

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

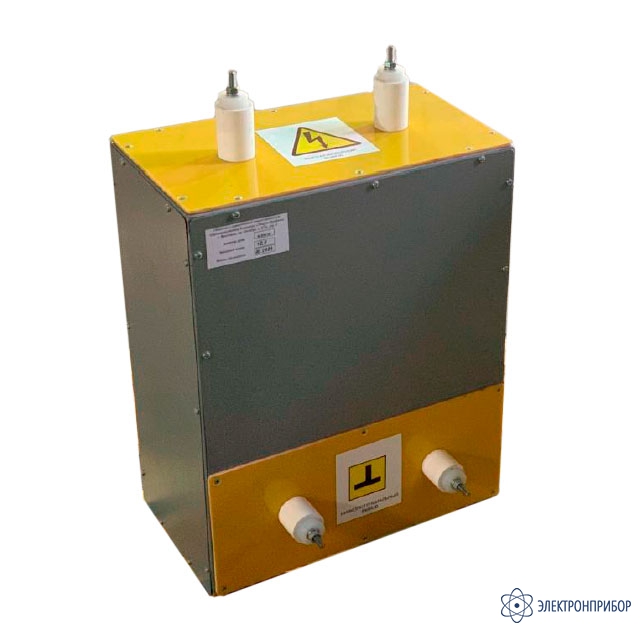

ИДМ-20 — адаптер импульсно-дугового разряда

Код товара: 59313

    • Гарантия

      1 год

    Назначение адаптера импульсно-дугового разряда ИДМ-20:

    Адаптер импульсно-дугового метода (адаптер импульсно-дугового разряда, присоединительное устройство) ИДМ-20 предназначен для дооснащения передвижных электротехнических лабораторий, имеющих собственный блок акустики (генератор высоковольтный импульсный), с целью реализации импульсно-дугового метода (ИДМ) определения расстояния до места повреждения силовых электрических кабелей. Метод применим к кабелям с бумагомасляной и полиэтиленовой изоляцией.

    Устройство ИДМ-20 имеет встроенную систему коммутации высоковольтной цепи: акустика (работа блока акустики "транзитом" через устройство) и ИДМ (работа блока акустики через схему задержки дуги).

    Для работы с устройством также необходим рефлектометр, поддерживающий функцию "ИДМ" (Рейс-305, Рейс-405 и т.п.)

  • Технические характеристики адаптера импульсно-дугового разряда ИДМ-20:

    Параметр Значение
    Максимальное напряжение блока акустики 22 кВ
    Максимальная энергия импульса блока акустики 3500 Дж
    Подключение рефлектометра по каналам "Сигнал" и "Синхронизация" (разъем типа "BNC")
    Напряжение питания (питание организовано для данного оборудования со стороны заказчика) 24В, 50 Гц
    Максимальный ток потребления 4 А
    Габаритные размеры, мм 450 х 220 х 500
    Масса, кг, не более 20

  • Комплект поставки ИДМ-20

    № Наименование Количество
    1 Адаптер импульсно-дугового разряда ИДМ-20 1
    2 Переключатель (тумблер) ON-ON (переключение режима "АКУСТИКА" - "ИДМ") 1
    3 Разъем подключения электропитания (кабельная часть) 1
    4 Паспорт (в т.ч. рекомендации по монтажу в ЭТЛ) 1
