IRG 4000, IRG4000, IRG-4000

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

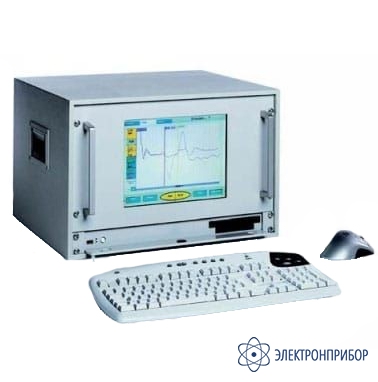

IRG 4000 — импульсный рефлектометр

Код товара: 56935
  • 76550-19

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      76550-19 до 28.10.2029

    • Производитель

      BAUR, Австрия

    Описание импульсного рефлектометра IRG 4000:

    Портативный рефлектометр IRG 4000 предназначен для предварительного определения места повреждения кабельных линий. IRG 4000 используется для определения мест повреждений методами рефлектометрии в однофазных и трехфазных кабельных сетях.

    Встроенный 200 МГц регистратор неустановившихся процессов обеспечивает высокую точность измерений. Прибор позволяет проводить поиск неисправностей кабелей в ручном и автоматическом режимах. Программное обеспечение имеет оконный интерфейс, что облегчает пользователю работу с системой. На цветном ЖК-дисплее тонкопленочной технологии могут одновременно отображаться до трех эхограмм, полученных с использованием различных методов. Высокое разрешение наряду с функцией увеличения масштаба обеспечивают предварительную локацию мест повреждений с большой точностью.

    Рефлектометр IRG 4000 предназначается для использования в составе мобильной лаборатории для испытания кабелей на базе автофургона. Все операции выполняются с помощью программного обеспечения, управляемого посредством меню, что облегчает работу с системой. С использованием импульсного генератора с выходным импульсным напряжением 20 - 160 кВ и встроенного регистратора неустановившихся процессов, прибор IRG 4000 способен выполнять измерения в соответствии со следующими методами.

    Методы измерений импульсного рефлектометра IRG 4000:

    • Метод анализа отраженных импульсов;
    • Метод вторичного импульса (SIM) / Мультиимпульсный метод (SIM-MIM) — расширение метода SIM с использованием устройства связи SA 32;
    • Метод SIM в режиме постоянного тока (SIM DC) — с устройством связи SA 32;
    • Дифференциальный метод вторичного импульса — с устройством связи SA 32;
    • Импульсный токовый метод — с индуктивным устройством связи SK 1D;
    • Метод анализа затухания сигнала — с емкостным устройством связи CC 1;
    • Дифференциальный импульсный токовый метод — с индуктивным устройством связи SK 3D;
    • Дифференциальный метод анализа затухания сигнала — с индуктивным устройством связи SK 3D.

    Функциональные особенности импульсного рефлектометра IRG 4000:

    • Автоматическая установка положения курсоров;
    • Измерение и отображение рефлектограм для трех фаз;
    • Встроенная память на более чем 100000 измерений;
    • Выходное напряжение вводимого в кабель импульса: от 20 до 160 В;
    • Диапазон измерений (длина кабеля): более 200 км.

  • Технические характеристики импульсного рефлектометра IRG 4000:

    Параметр Значение
    Выходное напряжение передаваемого (зондирующего) импульса  10 … 160 В
    Длительность передаваемого (зондирующего) импульса 20 нс … 1,3 мкс
    Предельно допустимое напряжение 400 В переменного тока (50/60 Гц)
    Выходной импеданс 10 — 2000 Ом, регулируемый
    Чувствительность входного делителя -10 … +60 дБ
    Измерительные диапазоны при v/2 = 80 мс/мкс 10 … 3 300 км
    Частота квантовая 200 МГц (период 5 нс)
    Разрешающая способность 0,1 м (при v/2 = 80 м/мкс)
    Погрешность измерений 0,1%
    Скорость распространения v/2 20 – 150 м/мкс
    Число запоминаемых в памяти эхограмм > 100000
    Дисплей TFT, размер экрана 15,1 дюйма, 7U
    Электропитание от сети 100 … 240 В (50/60 Гц)
    Максимальная потребляемая мощность (без учета дисплея) 150 ВА
    Интервал рабочих температур 0 … +50 °C
    Тип защиты IP54 защита от брызг и пыли
    Размеры прибора IRG 3000 с 12,1-дюймовым дисплеем и корпусом- 483x174x365 мм
    Масса Приблизительно 7 кг

  • Комплект поставки IRG 4000

    № Наименование Количество
    1 Импульсный рефлектометр IRG 4000 1
    2 Программное обеспечение MS Windows XP ML на CD-диске 1
    3 Программное обеспечение IRG 3000 на CD-диске 1
    4 ЖК-монитор 15,1”, 6 U 1
    5 Клавиатура и мышь 1
    6 Соединительный кабель для мобильной электротехнической лаборатории (4 x 1 ммІ, 3 м со свободным концом) 1
    7 Сетевой кабель, длина 2,5 м 1
    8 Руководства по эксплуатации 1

    Дополнительная комплектация IRG 4000

    (Поставляется за отдельную плату)

    № Наименование
    1 Мегаомметр, управляемый с помощью меню
    2 19-дюймовый корпус, 8 HE, глубина 400 мм
    3 Измерительный кабель (низковольтный), трехфазный, тип: MS 25 (25 м)
    4 Измерительный кабель (низковольтный), трехфазный, тип: MS 50 (50 м)
    5 Измерительный кабель, трехфазный, с соединительными клеммами (3 м)
