Рефлектометры для силовых кабелей (измерители неоднородностей линий)

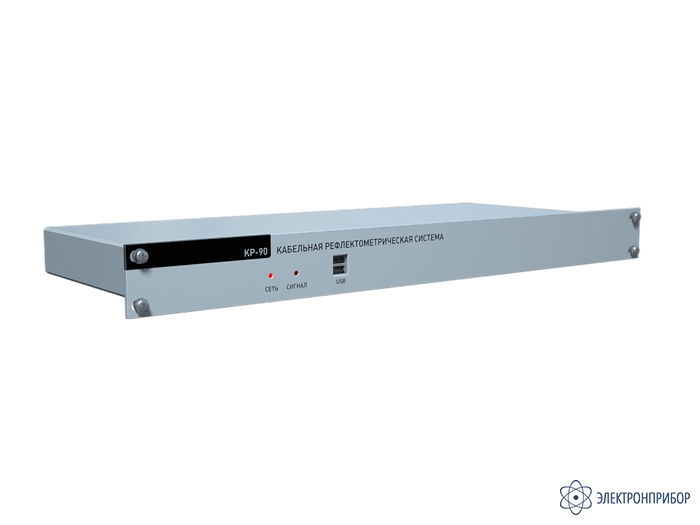

КР-90 — кабельная рефлектометрическая система

Код товара: 48618

  • Назначение кабельной рефлектометрической системы КР-90:

    • Определение расстояния до неоднородностей волнового сопротивления в кабельных линиях;
    • Измерение длины кабельной линии при известном коэффициенте укорочения;
    • Измерение коэффициента укорочения кабельной линии при известной длине;
    • Измерение расстояния до горящей дуги в режиме импульсно-дугового метода (ARC);
    • Измерение расстояния до места пробоя методом колебательного разряда по напряжению (DECAY);
    • Измерение расстояния до повреждения методом колебательного разряда по току (ICE).

    Особенности кабельной рефлектометрической системы КР-90:

    • Полностью компьютерное управление;
    • Возможность работать в четырех основных режимах: импульсная рефлетометрия, импульсно-дуговой метод, метод колебательного разряда по току и метод колебательного разряда по напряжению;
    • Для проведения работ каждым из указанных методов предусмотрены обеспеченные предохранителями отдельные входы. Поэтому не требуется дополнительно производить коммутацию при переходе от одного метода к другому;
    • Конструкция прибора имеет три разъема для работы методом импульсной рефлектометрии, что позволяет удобно проводить сравнительный анализ 3-фазной кабельной линии;
    • Возможность сохранения рефлектограмм или отдельных их фрагментов с комментариями оператора. Данная функция позволяет производить оценку деградации кабельных линий с течением времени;
    • Простота настройки прибора и проведения измерений, которая достигается благодаря программному обеспечению, удобному для пользователя;
    • Легкость обновления программного обеспечения;
    • Размер диагонали дисплея по выбору заказчика;

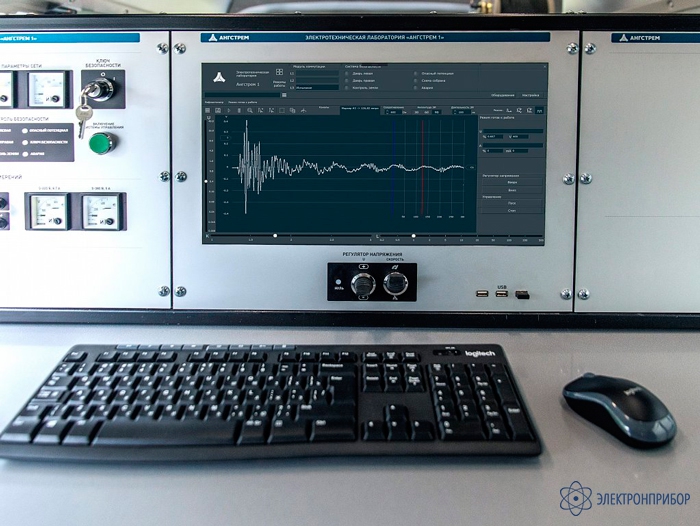

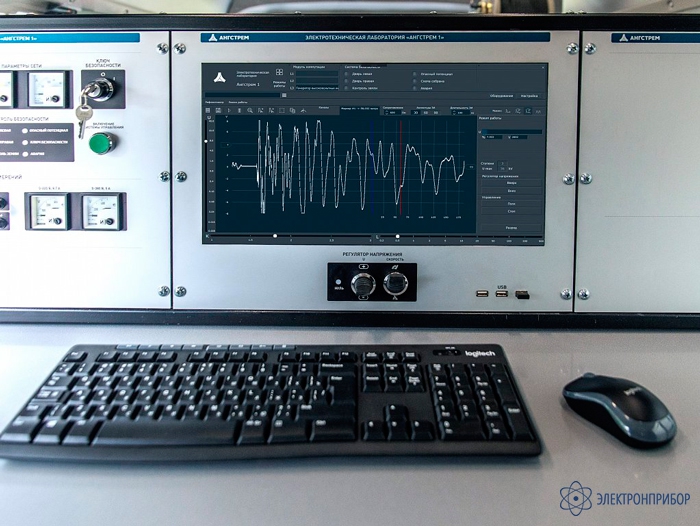

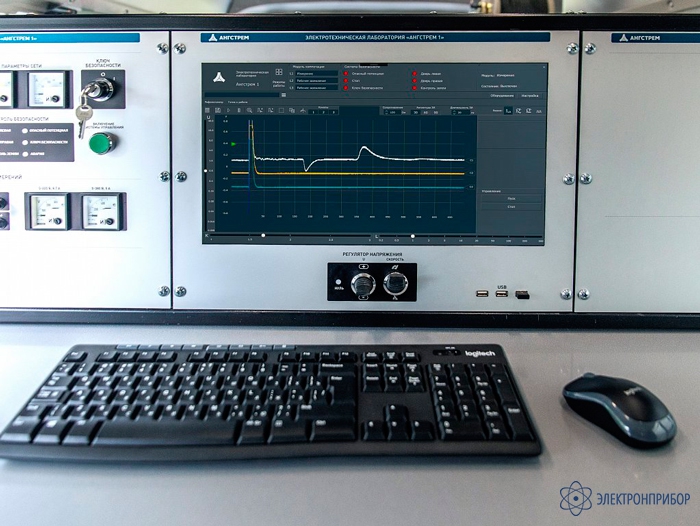

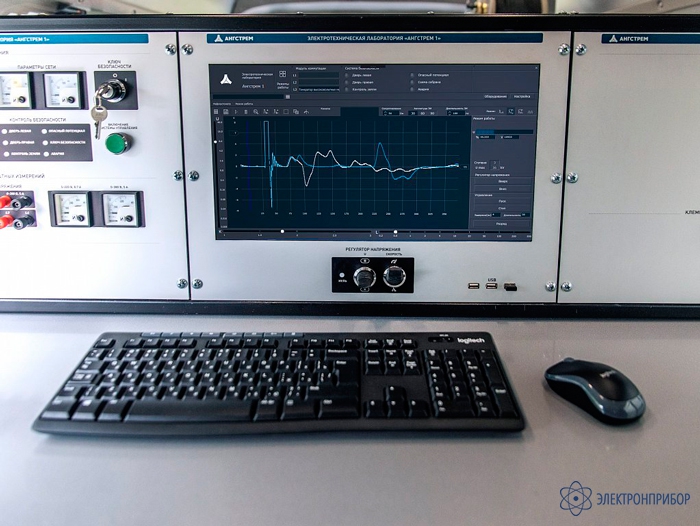

    • Рефлектометр применяется для комплектации электролабораторий.

  • Технические характеристики кабельной рефлектометрической системы КР-90:

    Параметр Значение
    Максимальная частота дискретизации 1 ГГц
    Максимальная длина измеряемой кабельной линии при коэффициенте укорочения 1,5 250 км
    Коэффициент укорочения произвольный (от 1 до бесконечности - задается пользователем)
    Максимальное количество подключаемых фаз 3
    Амплитуда зондирующего импульса 30, 60, 90 В
    Длительность зондирующего импульса от 10 нс до 10 мкс
    Разрешающая способность измерения расстояния при коэффициенте укорочения 1,5 0,1 м
    Одновременная работа с сохраненными рефлектограммами 10 штук
    Диапазон согласующего сопротивления от 10 до 620 Ом
    Возможность установки до 10 маркеров не считая маркера нулевой отметки ✓
    Изменение параметров не останавливая процесс измерения ✓

  • Комплект поставки КР-90

    № Наименование Количество
    1 Рефлектометр КР-90 1
    2 Комплект кабелей 1
    3 Методика «Поиск повреждений подземных силовых кабелей» 1
    4 Паспорт 1
    5 Руководство по эксплуатации 1

    Дополнительная комплектация КР-90:

    (Поставляется за отдельную плату)

    № Наименование
    1 Персональный компьютер с аксессуарами (по выбору заказчика)
    2 Адаптер для режима ARC
    3 Адаптер для режима DECAY
    4 Адаптер для режима ICE
