МИР 305, МИР-305

Рефлектометры для силовых кабелей (измерители неоднородностей линий)

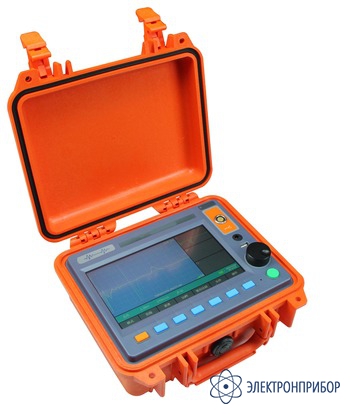

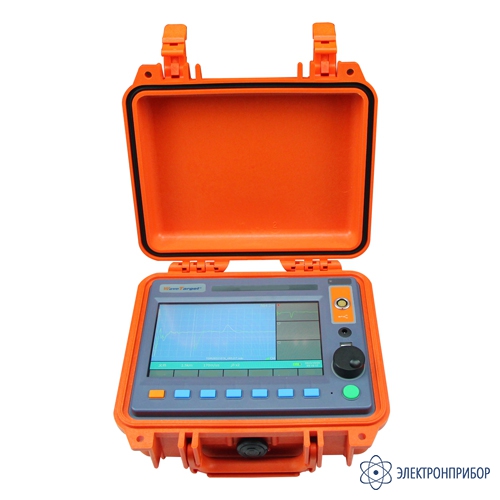

МИР305 — рефлектометр

Код товара: 70458

    • Производитель

      МИР

    Сертификаты

    Назначение рефлектометра МИР305:

    Прибор МИР305 предназначен для предварительного определения мест повреждения в силовых кабелях и кабелях управления с испытательным и импульсным напряжением до 32 кВ, а также для использования в кабелях среднего напряжения до 18 кВ.

    Описание рефлектометра МИР305:

    Прибор МИР305 автоматически показывает конец кабеля и место повреждения в режиме отражения импульсов. Для более точного определения мест повреждений акустическим методом данная система посылает импульсы с энергией до 2 кДж (опционально с помощью генераторов МИР HVA2000 и приемника МИР digiPro).

    Метод отражения от электрической дуги является наиболее распространенным и успешным методом локализации мест повреждении до 32 кВ.

    Преимущества рефлектометра МИР305:

    • Меню на русском языке;
    • Большой контрастный сенсорный дисплей с удобным управлением;

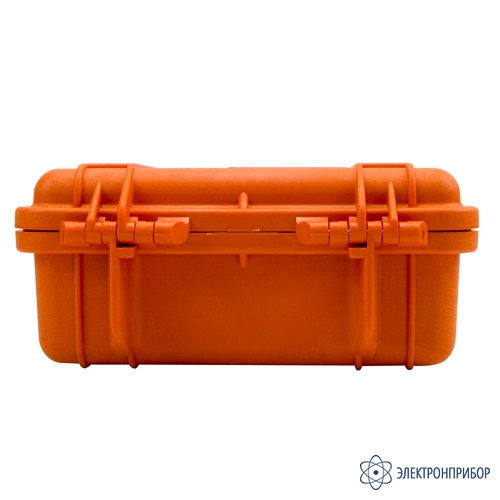

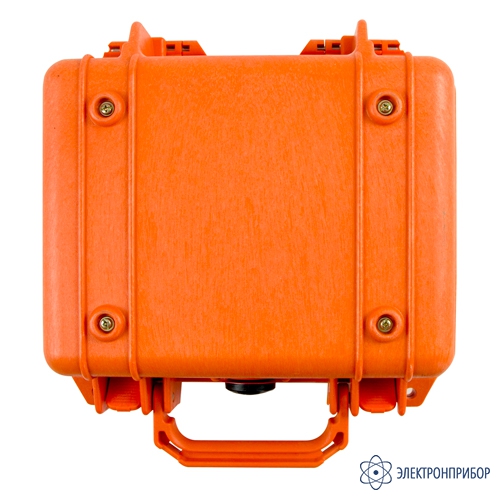

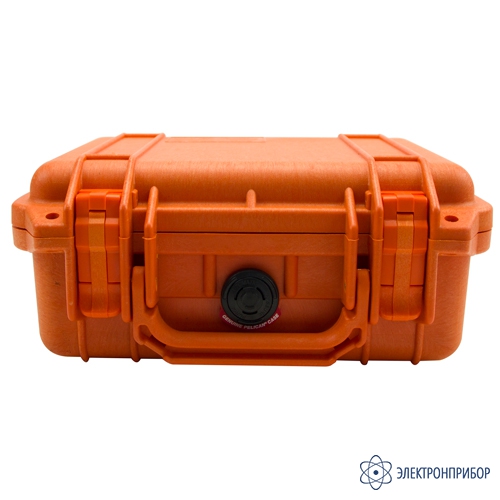

    • Портативное исполнение в ударопрочном кейсе, вес всего 3,5 кг;
    • Импульсное напряжение до 32 кВ (с помощью генератора МИР HVA2000);
    • Мощность импульса до 2000 Дж (с помощью генератора МИР HVA2000);
    • Пять методов определения мест повреждений;
    • Автоматический поиск и локализация с определением расстояния.

    Режимы работы рефлектометра МИР305:

    Благодаря продуманному и обширному функционалу данный прибор имеет возможность производить поиск мест повреждений пятью различными методами. Режимы работы рефлектометра МИР305:

    • TDR - метод отражения импульсов;
    • SIM - метод вторичного импульса (совместно с МИР HVA2000);
    • SIM-DC - метод вторичного импульса в режиме постоянного тока (совместно с МИР HVA2000);
    • SIM-MIM - мультиимпульсный метод (совместно с приборами МИР HVA2000 и МИР MIM);
    • ICM - импульсно-токовый метод (совместно с МИР HVA2000).

    Метод отражения импульсов (TDR):

    Прибор посылает в тестируемый кабель низковольтный импульс, отражение которого от конца кабеля имеет положительную полярность. При первом измерении неисправность с высоким сопротивлением не видна на эхограмме. Высоковольтный импульс, поступающий от генератора импульсов МИР HVA2000, создаёт дугу в месте повреждения кабеля. Прибор МИР305 вновь посылает в тестируемый кабель низковольтный импульс. Этот низковольтный импульс отражается дугой в месте неисправности; отражённый сигнал имеет отрицательную полярность. Обе кривые совмещаются на экране для локализации.

    Импульсно-токовый метод (ICM):

    Высоковольтный импульс, поступающий от генератора импульсного напряжения МИР HVA2000, создаёт дугу в месте повреждения кабеля. Образующиеся в результате этого волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Эти волны захватываются прибором МИР 305. Расстояние между пиками соседних волн соответствует расстоянию до неисправности от точки подключения к системе (ближний конец кабеля).

    Метод анализа затухания сигнала:

    В дефектный кабель вводится напряжение постоянного тока. По достижении порогового напряжения в месте повреждения возникает дуга, которая создаёт волны переходного процесса. Волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Расстояние между пиками соседних волн соответствует расстоянию от точки.

  • Технические характеристики рефлектометра МИР305:

    Параметр Значение
    Методы предварительного определения места повреждения кабеля Режим рефлектометра низковольтный;
    Режим импульса тока высоковольтный;
    Режим мультиимпульсный высоковольтный
    Выборка 400 MГц
    Усиление 0-70 дБ
    Низковольтный импульс 30 В
    Разрешение 0.1 м
    Погрешность ± (0.5%×Дл+ 1M), Дл≥20 м
    Ширина тестирующего импульса 40 нсек ~ 20.5 мксек
    Максимальная длина кабеля 100 км
    Волновая скорость 100 м/мксек ~300 м/мксек
    Слепая зона, не более 2 м
    Аккумуляторы L-ion перезаряжаемые аккумуляторы, 7.4 В. Время работы от одной зарядки до 10 часов
    Компьютерные интерфейсы USB, bluetooth (опция)
    Встроенная память 100 кривых
    Напряжение для зарядки аккумуляторов переменное 220 В, 50 Гц,плюс минус 10%, ток 2 A, время зарядки 6 часов
    Температура рабочая -20...+50°C
    Влажность 5-90％
    Высота над уровнем моря <4500 м
    Размеры прибора 274×218×81 мм
    Вес 2,6 кг

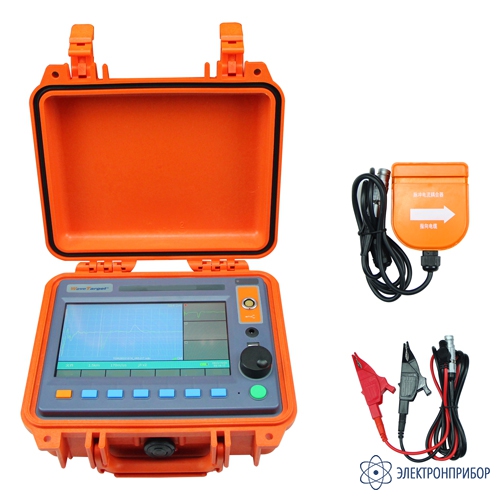

  • Комплект поставки МИР305

    № Наименование Количество
    1 Рефлектометр МИР305 в кейсе 1
    2 Зарядное устройство 1
    3 Комплект соединительных проводов 1
    4 Документация (паспорт, руководство по эксплуатации) 1
