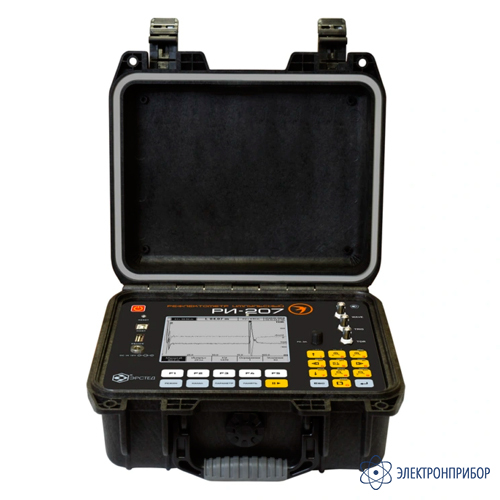

РИ-207 СТРИЖ-С — защищенный импульсный рефлектометр для силовых линий
Код товара: 80626-
-
Гарантия
1 год
-
Производитель
Назначение защищенного импульсного рефлектометра для силовых линий РИ-207 СТРИЖ-С:
РИ-207 СТРИЖ-С – высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.
Методы измерения защищенного импульсного рефлектометра для силовых линий РИ-207 СТРИЖ-С:
Импульсный рефлектометр РИ-207 СТРИЖ-С реализует следующие методы измерений:
- Импульсный метод (англ. Time Domain Reflectometry – TDR);
- Импульсно-Дуговой Метод* (англ. Arc Reflection Method – ARM );
- Метод Колебательного Разряда по току* (англ. Impulse Current Method – ICE);
- Метод Колебательного Разряда по напряжению* (англ. DECAY travelling wave method).
*при использовании совместно с генераторами высоковольтных импульсов (ГВИ), например: ADG-200-2 СКАТ-М.
Импульсный метод (англ. Time Domain Reflectometry – TDR)
Наиболее точный и безопасный режим – эффективен для диагностики низкоомных повреждений (менее 1 кОм) и коротких замыканий, поиска обрывов кабельной линии.
Метод импульсной рефлектометрии (TDR). Практические приемы. Метод позволяет выполнять следующие работы:
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Метод импульсной рефлектометрии основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии. При измерениях импульсным методом в линию посылают прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Отраженные импульсы возвращаются в прибор через некоторое время с момента посылки зондирующего импульса. Зная скорость распространения электромагнитной волны в линии и время задержки отраженного сигнала, можно рассчитать расстояние до неоднородности волнового сопротивления. Отражения от зондирующего импульса наблюдаются на экране, масштабируемом по дальности, и по их виду судят о характере неоднородности линии.
Неоднородности волнового сопротивления являются следствием нарушения технологии производства кабелей, а также следствием механических и электрических повреждений при строительстве и эксплуатации линий. Неоднородность также возникает в местах подключения к линии каких-либо устройств (муфта, отвод, сростка кабеля, катушка Пупина и т.д.), либо в местах неисправностей (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод, разбитость пар и т.д.). Метод импульсной рефлектометрии позволяет фиксировать множественные неоднородности, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.

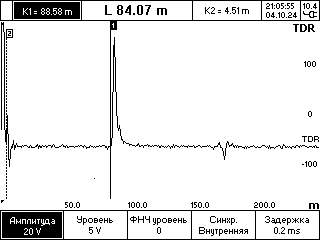

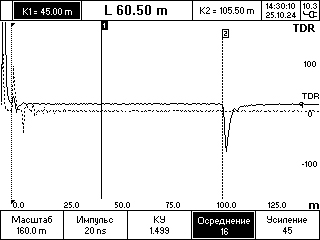

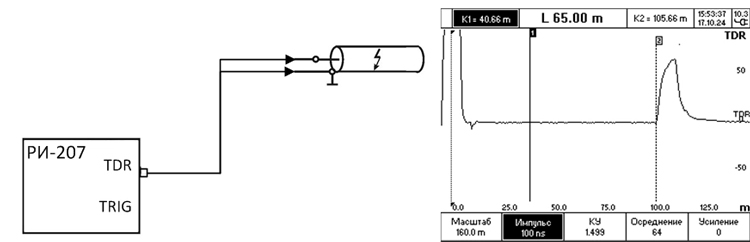

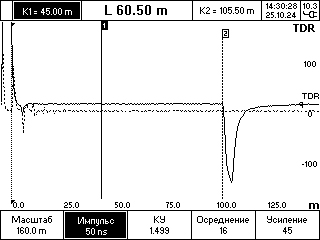

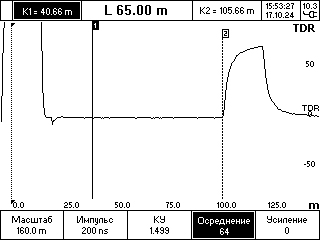

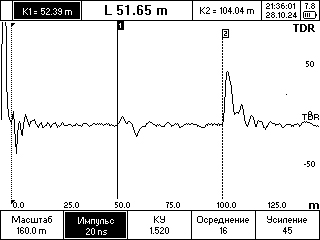

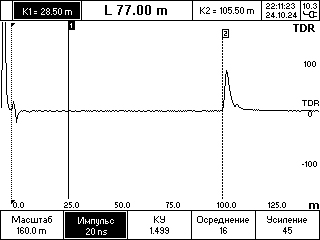

Примеры рефлектограмм кабельной линии:
Импульсно-Дуговой Метод* (англ. Arc Reflection Method – ARM)
В комплексе с генератором высоковольтных импульсов (ГВИ), например ADG-200-2 СКАТ-М, позволяет выявлять высокоомные повреждения (свыше 1 кОм) с точностью импульсного метода.
Локализация замыканий с высоким сопротивлением в месте дефекта обычно затруднительна при использовании низковольтного импульсного метода измерений. Одним из способов локализации таких дефектов на силовых кабелях является импульсно-дуговой метод.

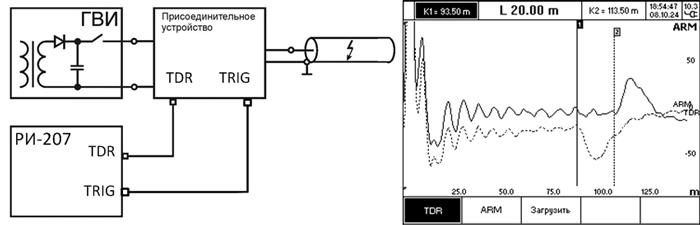

Сущность импульсно-дугового метода заключается в том, что с помощью ГВИ в месте повреждения кабеля создается кратковременная электрическая дуга, низкое сопротивление которой отражает зондирующий импульс рефлектометра.
Метод не требует предварительного прожига изоляции и особенно эффективен при работе на кабелях с полиэтиленовой оболочкой.

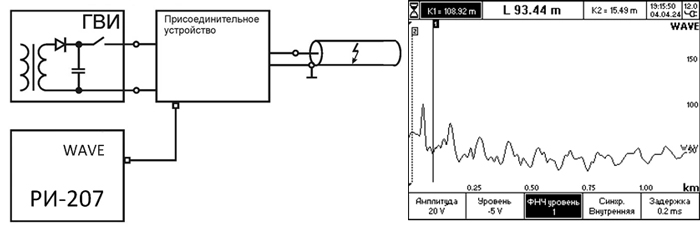

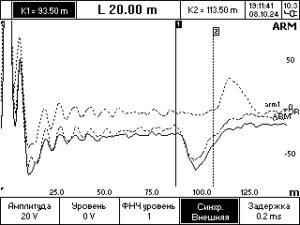

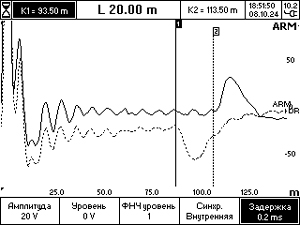

Пример рефлектограммы КЛ полученной импульсно дуговым методом:

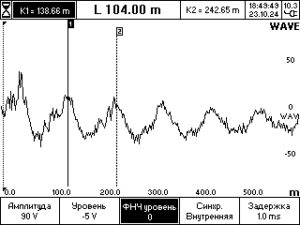

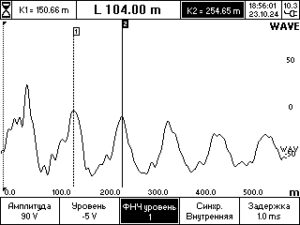

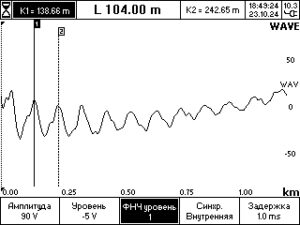

Метод Колебательного Разряда по току и по напряжению* (англ. Impulse Current Method – ICE, DECAY travelling wave method)
в комплексе с генератором высоковольтных импульсов (ГВИ), например ADG-200-2 СКАТ-М, позволяет определять место высокоомных дефектов в тех случаях когда повреждение носит распределенный характер и электрический пробой происходит без образования дуги (соответственно ИДМ не применим).
Локализация повреждений кабельной линии, вызванных заплывающим пробоем изоляции, обычно затруднительна при использовании низковольтного импульсного метода измерений. Одним из способов локализации таких дефектов на силовых кабелях является метод колебательного разряда.

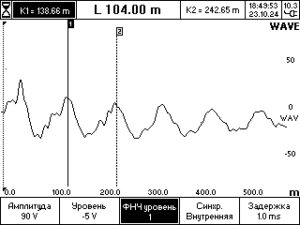

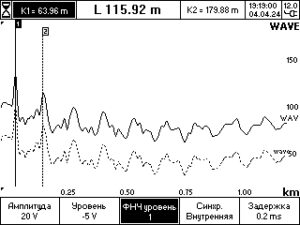

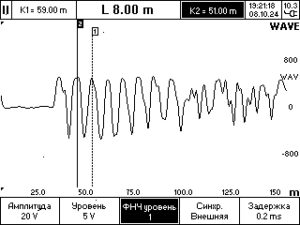

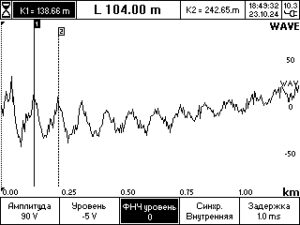

Метод колебательного разряда (волновой) основан на измерении длительности периода колебательного процесса, возникающего при пробое заряженного кабеля.
Для создания колебательного процесса в кабеле используют два способа – создание волны напряжения или создание волны тока.
Для создания волны напряжения, ГВИ плавно поднимают напряжение в кабеле до состояния пробоя, но не выше значения, обусловленного нормами профилактических испытаний.
Для создания волны тока, с помощью ГВИ заряжают встроенный высоковольтный конденсатор, а затем разряжают его в кабель.

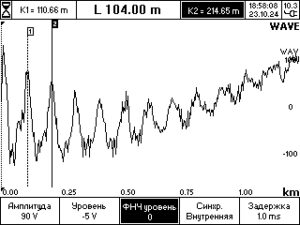

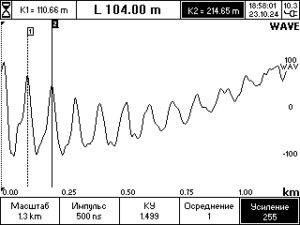

Дефект изоляции вызывает пробой в месте повреждения, возникает искра, имеющая небольшое переходное сопротивление, и в кабеле происходит колебательный разряд. Зная скорость распространения электромагнитной волны по линии и период колебательного процесса, можно рассчитать расстояние до пробоя:
где: Х – расстояние до заплывающего пробоя, м;
v – скорость распространения в линии электромагнитной волны, м/мкс;
tпп – время полупериода колебательного процесса, мкс;
С – скорость света, равная 300 м/мкс;
КУ – значение коэффициента укорочения.
Область применения защищенного импульсного рефлектометра для силовых линий РИ-207 СТРИЖ-С:
Импульсный рефлектометр РИ-207 СТРИЖ-С применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- силовые кабели (АСБ, ВВГ, СИП и т.п.)
- воздушные кабельные линии
- медножильные кабели связи (ТПП, МКС и т.п.)
- кабели сигнализации и управления (СБПЗАВпШп и т.п.)
- компьютерные сети (СКС и т.п.)
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
- для определения длины кабеля при его производстве, складировании и торговле.
Особенности защищенного импульсного рефлектометра для силовых линий РИ-207 СТРИЖ-С:
- возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод, импульсно-дуговой метод, метод волны напряжения, метод волны тока;
- отображение рефлектограмм на монохромной 5.7″ LCD-дисплее с разрешением 320х240 точек;
- максимальная дальность – 164 км;
- возможность зондирования импульсом повышенной амплитуды (U2 = 86 В в режиме х/x) для работы на длинных КЛ или КЛ с большим затуханием; двухкурсорная измерительная система с регулируемой точкой отсчета;
- высокая точность измерения – до 0,04%;
- возможность детального рассмотрения любого участка рефлектограммы – функция многократной горизонтальной и вертикальной растяжки;
- подавление асинхронных помех;
- встроенный регулируемый НЧ-фильтр;
- встроенная таблица коэффициентов укорочения с возможностью ее пополнения;
- энергонезависимая память – не менее 1000 рефлектограмм с возможностью одновременного отображения до 3 из них для сравнения;
- возможность редактирования некоторых параметров (КУ и положение измерительных курсоров) в уже записанной в память рефлектограмме с последующей перезаписью. Позволяет быстро провести зондирование, а уточнение КУ и положения курсоров сделать позже, в “спокойной” обстановке;
- функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
- USB-порт для быстрого и удобного обмена данными с ПК – прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения и “снимков” экрана на внешний USB-накопитель;
- брызгозащитное исполнение в корпусе с повышенной механической прочностью.
-
-
Технические характеристики защищенного импульсного рефлектометра для силовых линий РИ-207 СТРИЖ-С:
Параметр Значение Режимы измерений импульсный (TDR)
импульсно-дуговой (ARM)
волны напряжения (Decay)
волны тока (ICE)Дисплей монохромный LCD 5,7” (320х240 пикселей) Диапазон измерения расстояния (временной задержки) от 0 до 163840 м (от 0 до 1638,4 мкс) Поддиапазоны измерений 0 – 40 м (0 – 0,4 мкс)
0 – 80 м (0 – 0,8 мкс)
0 – 160 м (0 – 1,6 мкс)
0 – 320 м (0 – 3,2 мкс)
0 – 640 м (0 – 6,4 мкс)
0 – 1280 м (0 – 12,8 мкс)
0 – 2560 м (0 – 25,6 мкс)
0 – 5120 м (0 – 51,2 мкс)
0 – 10240 м (0 – 102,4 мкс)
0 – 20480 м (0 – 204,8 мкс)
0 – 40960 м (0 – 409,6 мкс)
0 – 81920 м (0 – 819,2 мкс)
0 – 163840 м (0 – 1638,4 мкс)Погрешность измерения расстояния от 0,04% до 0,3% от поддиапазона Эффективная частота дискретизации 800 МГц Выходной импеданс 75 Ом Длительность зондирующего импульса от 10 нс до 100 мкс Амплитуда зондирующего импульса (на открытую цепь) U1 – не менее 18 В (не менее 9 В на согл. нагрузку)
U2 – не менее 86 В (не менее 43 В на согл. нагрузку)Чувствительность приёмного тракта 0,9 мВ Диапазон перекрываемого затухания для амплитуды U1 – не менее 80 дБ
для амплитуды U2 – не менее 93 дБДиапазон установки коэффициента укорочения от 1,000 до 10,000, с шагом 0,001 Диапазон регулирования временной задержки (импульсно-дуговой метод) от 0 до 50 мс, с шагом 0,2 мс Синхронизация (импульсно-дуговой метод) измерительный вход
вход TRIGСинхронизация по амплитуде (волновой метод) от -165 до +165 В, с шагом 5 В Объем энергонезависимой памяти для рефлектограмм не менее 1000 рефлектограмм Интерфейс с ПК через внешний накопитель USB-Flash Время непрерывной работы от аккумуляторной батареи не менее 8 часов Время непрерывной работы через зарядное устройство не ограничено Габаритные размеры 270х246х124 мм Диапазон рабочих температур от -20 °С до +40 °С Масса прибора с аккумуляторной батареей не более 2,5 кг -
Комплект поставки РИ-207 СТРИЖ-С
№ Наименование Количество 1 Рефлектометр импульсный РИ-207 СТРИЖ-С 1 2 Сетевой адаптер 1 3 Кабель соединительный 75 Ом, 3 м, BNC.M – «крокодил» с шириной захвата 25,4 мм 1 4 Кабель соединительный 75 Ом, 1 м, BNC.M – BNC.M 1 5 Сумка для аксессуаров 1 6 Руководство по эксплуатации 1 Дополнительная комплектация РИ-207 СТРИЖ-С
(Поставляется за отдельную плату)
№ Наименование 1 Генератор дуговых разрядов ADG-200 (10 кВ, 200 Дж, 17 кг) 2 Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В 3 Кабель-удлинитель 5 м, 75 Ом, BNC.M – BNC.F 4 Кабель соединительный 1,5 м, 75 Ом, BNC.M – крокодилы 25,4 мм 5 Кабель соединительный 0,1 м, 75 Ом, BNC.M – крокодилы 6 Переходник BNC.M – клеммы -
